radiant dicom viewer 新手使用教程

RadiAnt DICOM Viewer 是一款在 Windows 平台上广泛使用的 DICOM 医学影像查看软件。对于初次接触 CT、MRI 或 X 光检查数据的用户来说，最大的障碍往往不是复杂的医学知识，而是面对满屏按钮时不知道从哪里下手。序列在哪里切换？亮度怎么调？测量工具藏在哪？

本教程将带你建立 RadiAnt 的整体界面地图，依次认识各个核心区域的功能。请注意，软件仅用于辅助查看影像文件，具体的医学诊断结论必须由专业医务人员结合完整临床资料做出。

概述：整体界面布局

打开一个包含 DICOM 文件的文件夹后，RadiAnt 的主窗口通常呈现为深色背景，主要划分为以下几个区域：顶部的菜单与工具栏、左侧或底部的系列预览栏、中央的图像视图区，以及显示患者和检查信息的状态栏。

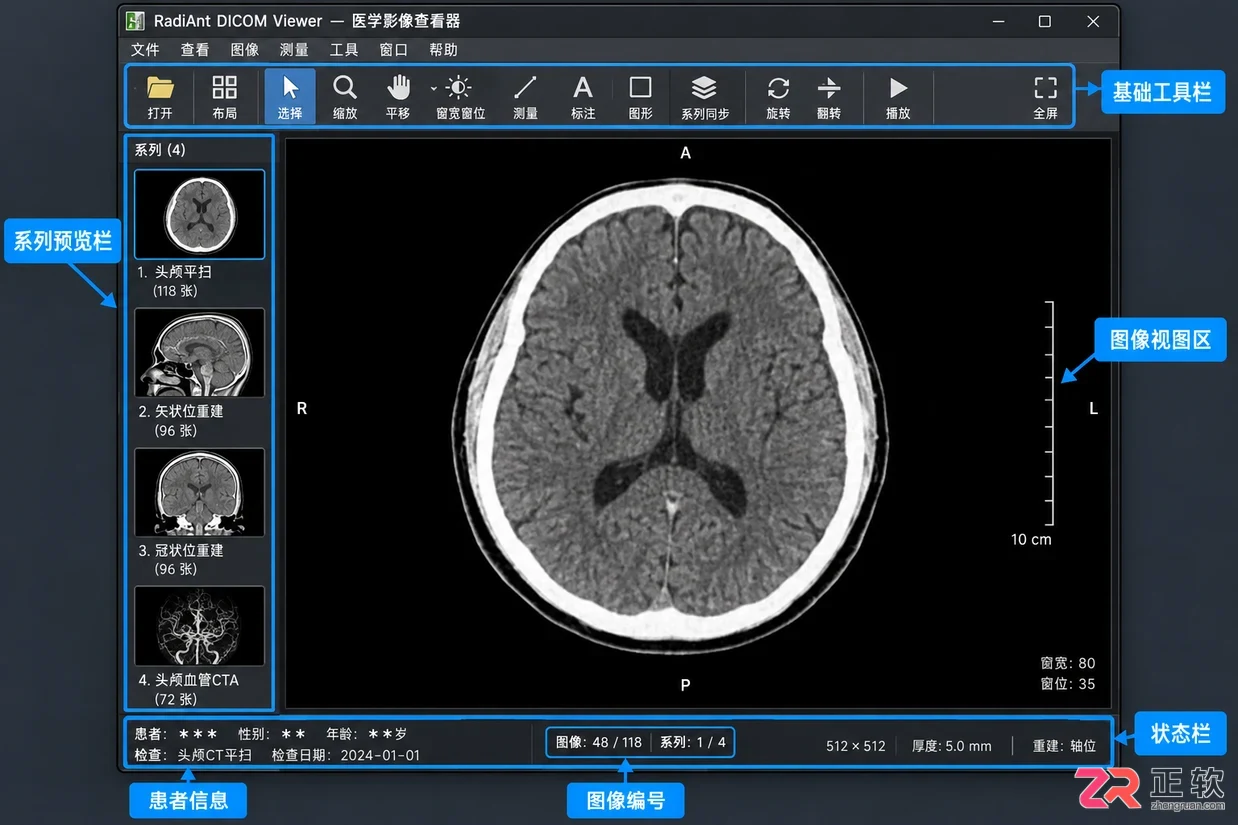

RadiAnt DICOM Viewer 主界面整体布局，标注了系列预览栏、工具栏和图像视图区

不同版本的布局可能略有差异，但“中央看图、侧边选序列、顶部选工具”的基本逻辑保持不变。熟悉这个空间关系，是后续高效操作的基础。

关于【系列预览栏】

系列预览栏通常位于界面的左侧或底部，以缩略图形式展示当前检查中包含的所有序列。CT 或 MRI 检查往往由多个序列组成，例如平扫、增强或不同角度的切片。

点击预览栏中的某个缩略图，中央图像区就会切换到对应的序列。如果该序列包含多张切片，你可以直接在中央图像区滚动鼠标滚轮来前后浏览。预览栏的核心作用是“选择看哪一组数据”，而不是调整图像的明暗对比。

如果界面空间紧张，预览栏可能会被隐藏。你可以通过顶部菜单栏的【Window】（窗口）选项，找到显示或隐藏系列预览栏的命令，在全屏专注查看与多序列切换之间灵活调整。

关于顶部【基础工具栏】

RadiAnt 将最高频的操作集中在顶部的基础工具栏中。这里包含了浏览、显示调整和测量三大类功能：

• 浏览序列：在当前序列的切片间前后移动；

• 调整图像窗口：即调整窗宽窗位（WW/WL），控制图像的亮度和对比度范围；

• 平移与缩放：移动视野位置或放大局部细节；

• ROI 工具：进行长度、角度、面积等测量及标注。

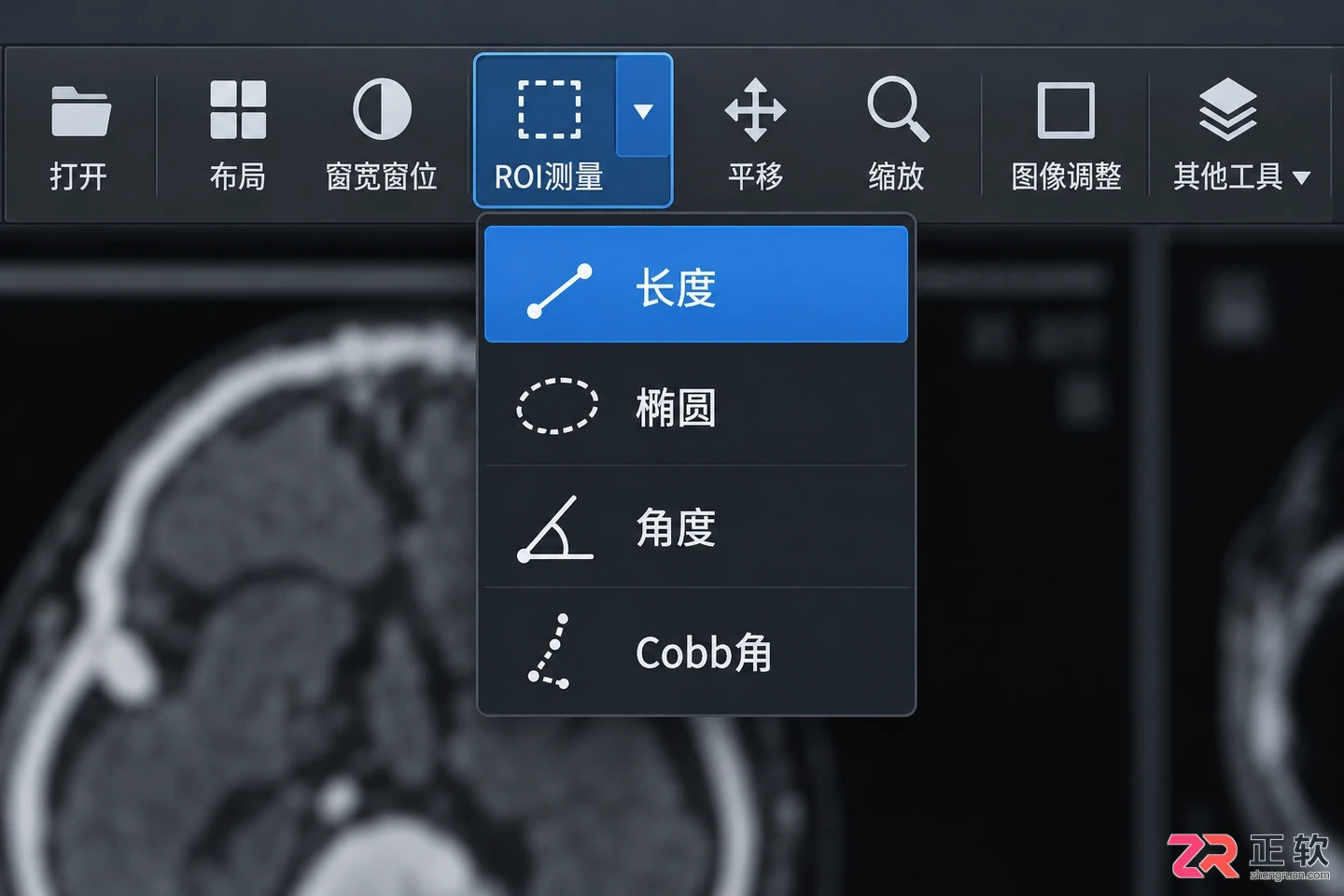

点击工具栏按钮右下角的小箭头可展开更多选项

值得注意的是，许多工具按钮右下角带有小箭头。点击箭头可以展开下拉菜单，例如在 ROI 工具中选择具体的测量类型（如长度、椭圆、Cobb 角等）。不要只盯着默认图标，很多进阶功能都藏在这个下拉列表中。

关于【窗宽窗位】工具

窗宽窗位（Window Width/Level）是查看 DICOM 影像最核心的概念之一。它不改变原始数据，只是调整灰度值的显示范围，让特定的组织层次更清晰。

选中工具栏中的“调整图像窗口”工具后，在中央图像区按住鼠标左键并拖动，即可实时改变图像的亮度和对比度。向上或向下、向左或向右拖动的具体效果取决于当前的鼠标映射设置，通常屏幕会有提示。

不同的组织（如肺窗、骨窗、脑窗）需要不同的窗宽窗位设置。如果发现图像整体过白或过黑，首先尝试调整此工具，而不是怀疑文件损坏。

关于【平移】和【缩放】工具

当需要观察细微结构时，缩放和平移是必用组合。

缩放：选中缩放工具后，在图像上拖动框选区域，或使用鼠标滚轮，即可放大图像。放大后，图像往往会超出窗口边界。

平移：此时切换到平移工具，按住鼠标拖动图像，即可将目标区域移至视野中心。平移不会改变切片顺序，只改变当前画面的显示位置。

如果不小心把图像拖出视野或缩放比例失调，可以使用工具栏中的“适合窗口”或“重置”按钮，一键恢复默认显示状态。

关于【ROI测量工具】

ROI（Region of Interest，感兴趣区域）工具用于在图像上进行定量测量和标注。RadiAnt 提供了丰富的测量选项，包括长度、椭圆、多边形、角度、Cobb 角、箭头和铅笔等。

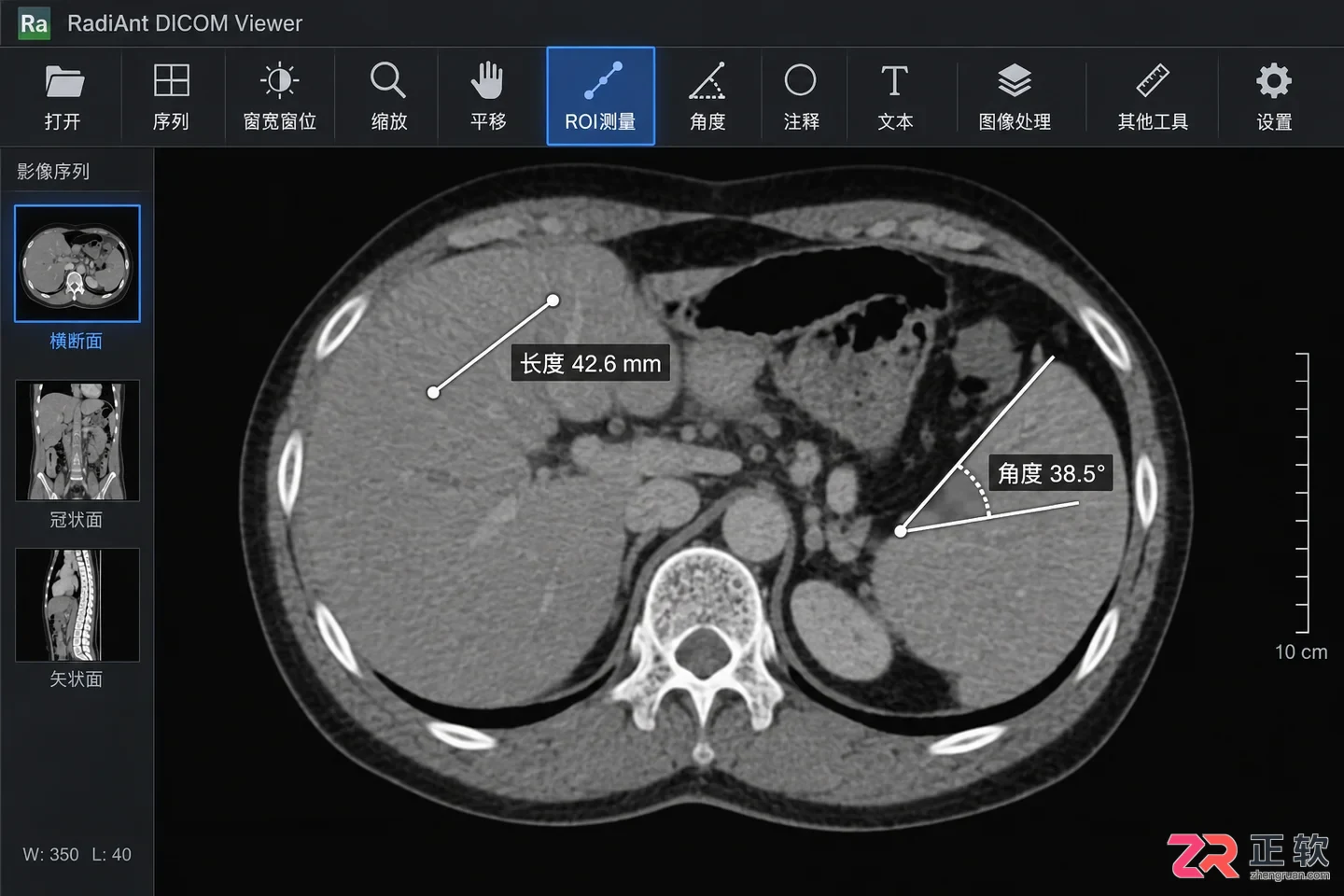

使用 ROI 工具进行长度和角度测量

• 长度测量：选择长度工具，在图像上点击起点和终点，软件会自动计算两点间距离。注意，测量结果的准确性依赖于 DICOM 文件中的空间标定信息。

• 面积与统计：使用椭圆或多边形工具框选区域，可获取面积及内部像素的统计值。

• 角度与 Cobb 角：适用于脊柱侧弯等特定场景的角度测量。

• 标注：箭头和铅笔工具主要用于标记病灶位置或做临时笔记，这些标注不会写入原始 DICOM 文件，仅保存在软件的会话或导出文件中。

关于图像信息与隐私保护

DICOM 图像周围通常叠加了患者姓名、ID、检查日期和序列信息等文本。RadiAnt 默认显示这些信息以便核对。

在截图或分享图像前，请务必注意隐私保护。未经脱敏处理的影像包含敏感个人信息，严禁随意传播。如需对外交流，请使用符合机构规定的脱敏流程或软件自带的匿名化功能。

关于【全屏】与无干扰模式

为了获得更大的观察视野，RadiAnt 支持全屏和无干扰模式。点击工具栏右侧的全屏按钮，或使用快捷键，可以隐藏操作系统任务栏和软件边框。

无干扰模式则更进一步，它会隐藏工具栏、状态栏和系列预览栏，只保留纯净的图像区域。这在演示病例或专注阅片时非常有用。再次按下相同快捷键或点击退出按钮，即可恢复完整界面。

关于【同步】功能

当同时打开多个图像面板对比不同序列时，“同步”功能至关重要。RadiAnt 允许将切片位置、缩放比例、平移位置和窗宽窗位同步到所有面板。

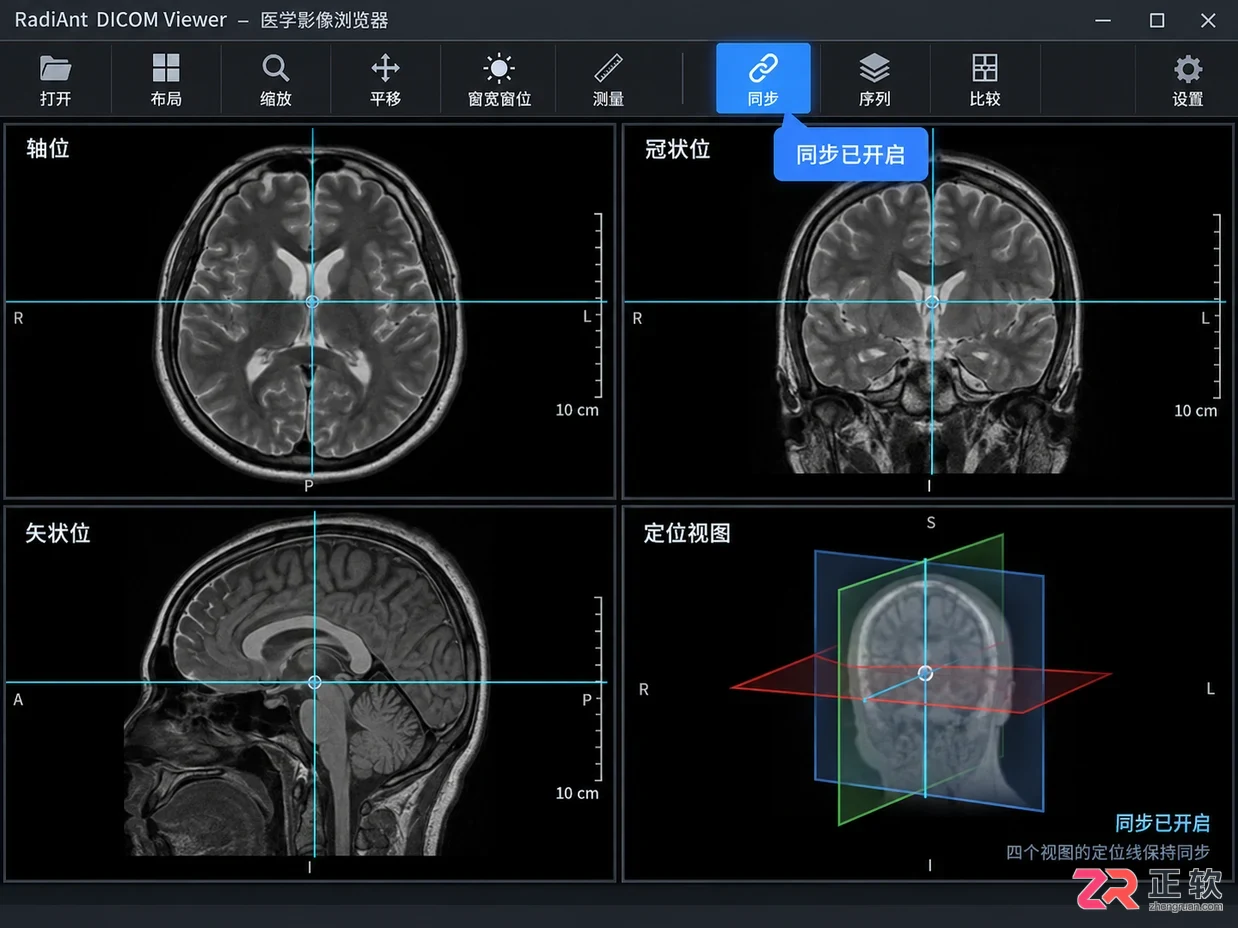

开启同步后，多个面板的切片位置保持一致

在工具栏中找到同步按钮，可以选择自动同步、手动同步或禁用同步。自动模式下，在一个面板中滚动切片，其他面板也会随之联动，极大提高了对比阅片的效率。如果不需要联动，记得关闭同步，以免误操作影响其他视图。

关于鼠标按钮分配

RadiAnt 允许用户自定义鼠标按键的功能。默认情况下，左键、右键和滚轮可能分别对应不同的工具（如左键调窗、滚轮浏览、右键缩放）。

如果你发现鼠标操作与预期不符，请检查当前激活的工具图标上的鼠标指示，或进入设置查看鼠标映射。外接多键鼠标时，侧键也可以被分配为常用功能，以提升操作流畅度。

建议的初次查看流程

为了养成良好的操作习惯，建议按以下顺序查看一份新的检查数据：

1. 在系列预览栏中确认要查看的序列；

2. 在中央图像区滚动浏览切片，了解大致情况；

3. 根据组织类型调整窗宽窗位，优化显示效果；

4. 使用缩放和平移工具仔细观察可疑区域；

5. 如需记录，从 ROI 下拉菜单中选择相应的测量或标注工具；

6. 多面板对比时，确认同步功能已开启；

7. 查看结束后，退出测量状态和全屏模式，保持界面整洁。

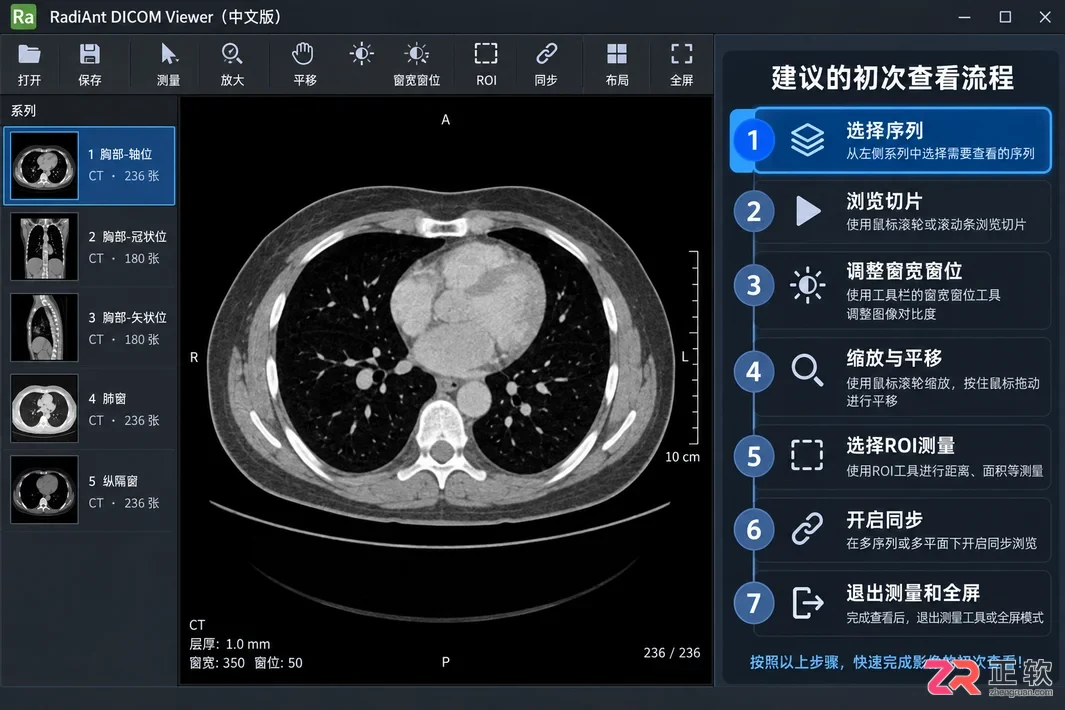

建议的初次查看流程
