实现AutoCAD2020图形绕Z轴旋转
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
AutoCAD2020是一款专业的绘图软件，然而很多用户对于如何在该软件中绕Z轴旋转感到困惑。下面我们将通过这篇文章向大家介绍如何进行操作，一起来看看吧！首先，在AutoCAD中创建一个新的三维模型文档，然后将视图切换到前视图。在该视图中，绘制一个矩形。接着，我们将展示如何让这个矩形围绕Z轴旋转±60°。切换当前视图为东南等轴视图，然后点击Z轴坐标。拾取矩形的一个角作为端点，并移动鼠标以确定Z轴方向与旋转中心轴线方向一致。接着，点击旋转命令，选择矩形作为旋转对象。拾取旋转轴的一点作为基点，并输入C以确定旋
AutoCAD2020是一款专业的绘图软件，然而很多用户对于如何在该软件中绕Z轴旋转感到困惑。下面我们将通过这篇文章向大家介绍如何进行操作，一起来看看吧！

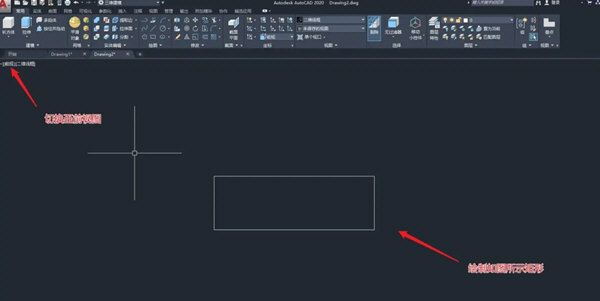

首先，在AutoCAD中创建一个新的三维模型文档，然后将视图切换到前视图。在该视图中，绘制一个矩形。接着，我们将展示如何让这个矩形围绕Z轴旋转±60°。

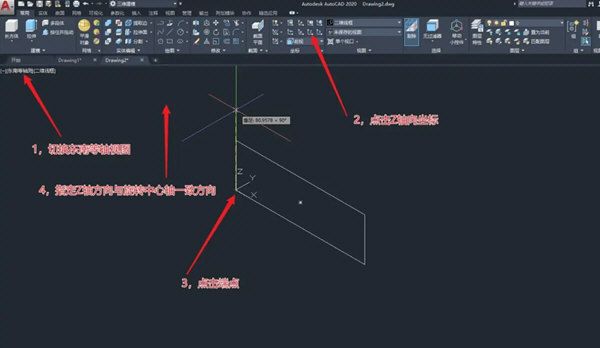

切换当前视图为东南等轴视图，然后点击Z轴坐标。拾取矩形的一个角作为端点，并移动鼠标以确定Z轴方向与旋转中心轴线方向一致。

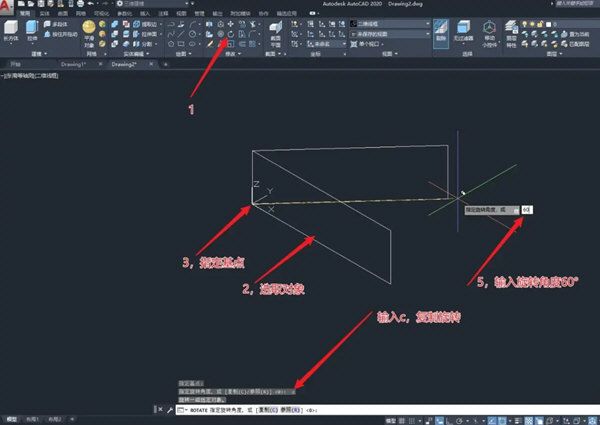

接着，点击旋转命令，选择矩形作为旋转对象。拾取旋转轴的一点作为基点，并输入C以确定旋转模式为旋转复制。最后输入旋转角度60°。

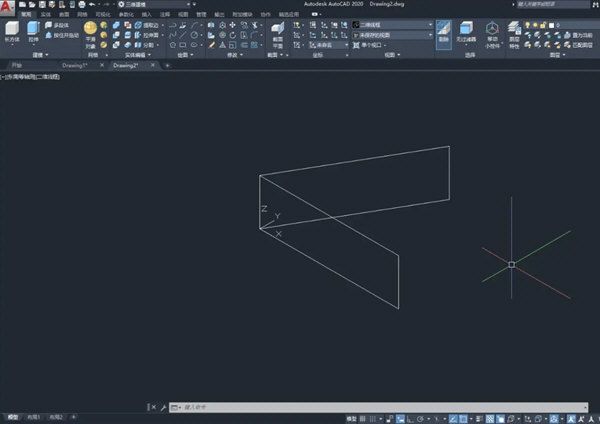

如图所示,为旋转后的效果.
ps: 旋转方向和角度的正负有关,其关系可以用右手大拇指指向Z轴方向, 手心方向为正,手背为负.

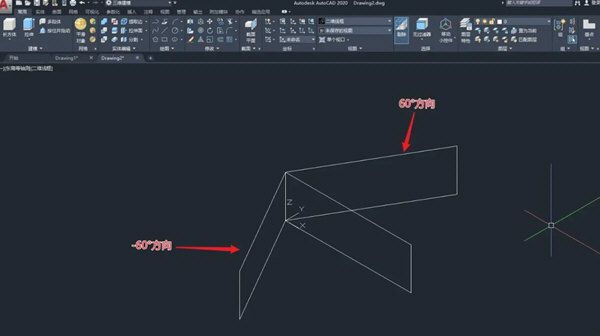

根据第四步的说明,我们现在旋转一个-60°的图形如下图所示.
可以看到,旋转后的图形是和60°图形旋转方向是相反的.
通过以上步骤，你应该已经学会了在AutoCAD2020中绕Z轴旋转图形的方法。希望这篇文章能够帮助到你。
