Revit设置特定角度的管件绘制管路的图文步骤
打开【机械设置】,可以通过点击【管理】选项卡下【MEP设置】打开,或者直接点击系统选项卡下机械设备面板下面的斜三角打开机械设置对话框,展开管道找到【角度】节点。我们会看到在使用特定的角度栏中只勾选了90°和45°,所以我们对于其他的角度的连接是没办法生成模型的。为了确保连接的稳定性,在选择使用特定角度连接管道时需要注意,管道连接的角度必须根据实际情况任意选择。但是,任意角度连接的管道可能会存在一些非标准的管件,与实际施工情况不符。因此,最好选择使用特定角度的连接方式,然后从预设的角度中选择合适的软件预设角

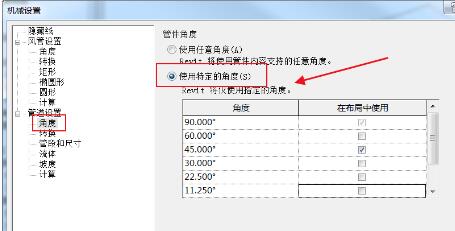

打开【机械设置】,可以通过点击【管理】选项卡下【MEP设置】打开,或者直接点击系统选项卡下机械设备面板下面的斜三角打开机械设置对话框,展开管道找到【角度】节点。

我们会看到在使用特定的角度栏中只勾选了90°和45°,所以我们对于其他的角度的连接是没办法生成模型的。
为了确保连接的稳定性, 在选择使用特定角度连接管道时需要注意,管道连接的角度必须根据实际情况任意选择。但是,任意角度连接的管道可能会存在一些非标准的管件,与实际施工情况不符。因此,最好选择使用特定角度的连接方式,然后从预设的角度中选择合适的软件预设角度,这样就不会出现问题了(90度为必选项,因此不可取消勾选)。

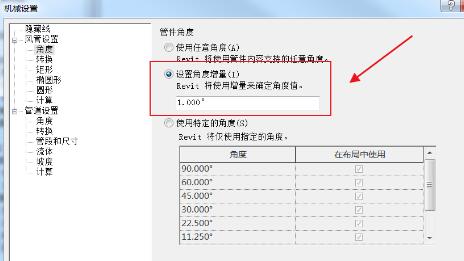

同理,风管和电缆桥架也可以对连接件进行角度的设置,不同的是,风管、电缆桥架和线管可以设置角度增量来确定角度值。
