Proe方向阵列创建环扣环模型的操作步骤

  发布于2025-05-05 阅读(0)

扫一扫,手机访问

1、新建一个文件。

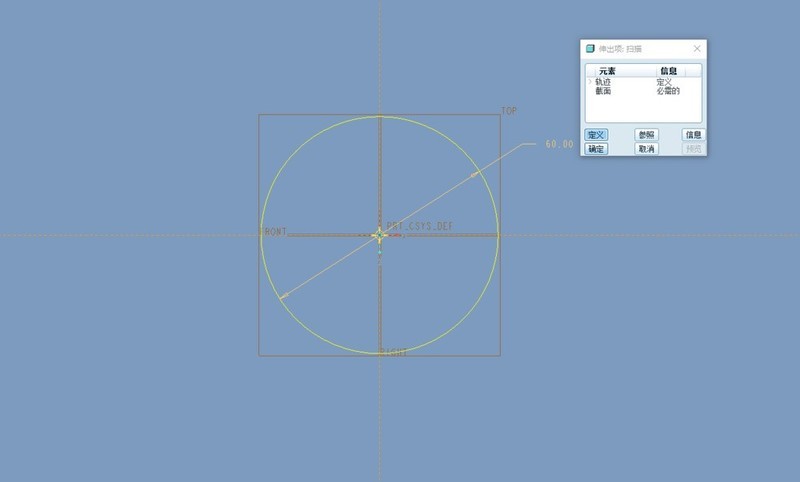

2、点击【插入】-【扫描】-【伸出项】,在TOP平面绘制如下轨迹。

Proe方向阵列创建环扣环模型的操作步骤

3、进行如下设置。

Proe方向阵列创建环扣环模型的操作步骤

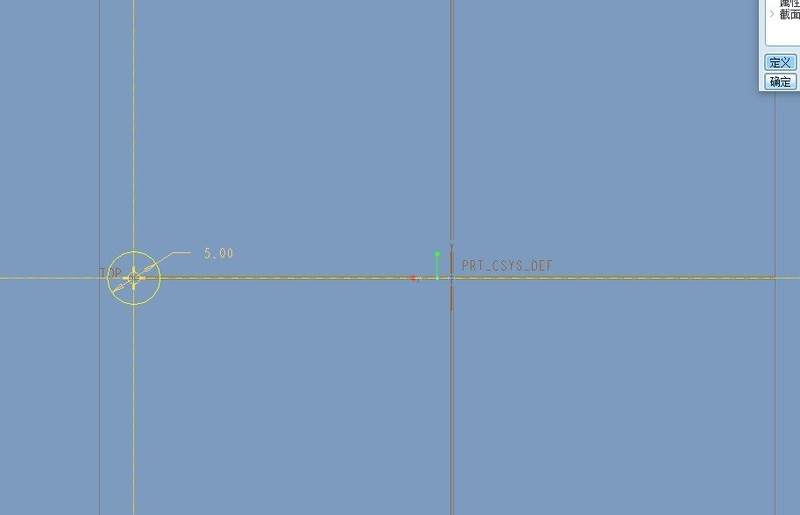

4、绘制如下截面。

Proe方向阵列创建环扣环模型的操作步骤Proe方向阵列创建环扣环模型的操作步骤

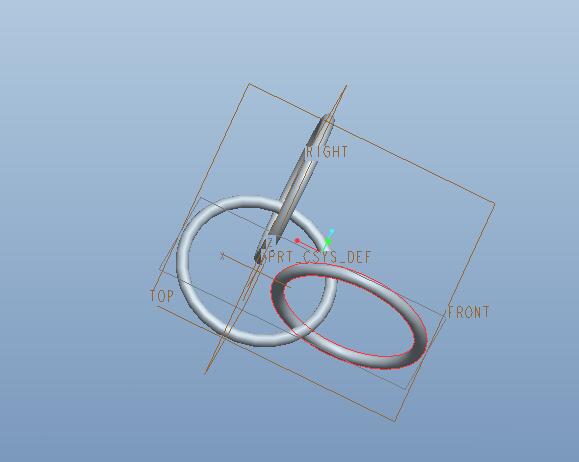

5、在余下的两个基准平面创建步骤2一样的特征(可偏移中心点10mm)。

Proe方向阵列创建环扣环模型的操作步骤

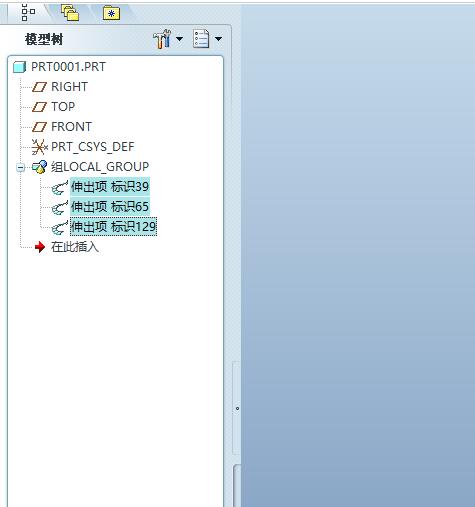

6、将三个扫描特征进行【组】。

Proe方向阵列创建环扣环模型的操作步骤

7、在模型树选择【组】,鼠标右击选择【阵列】,阵列类型为方向。

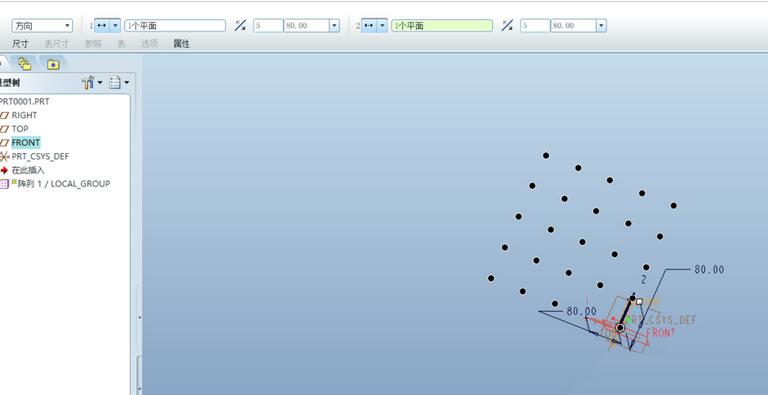

8、选择FRONT平面作为第一方向参照,RIGHT平面作为第二方向参照,数量均为5,成员之间的间距为80。

Proe方向阵列创建环扣环模型的操作步骤

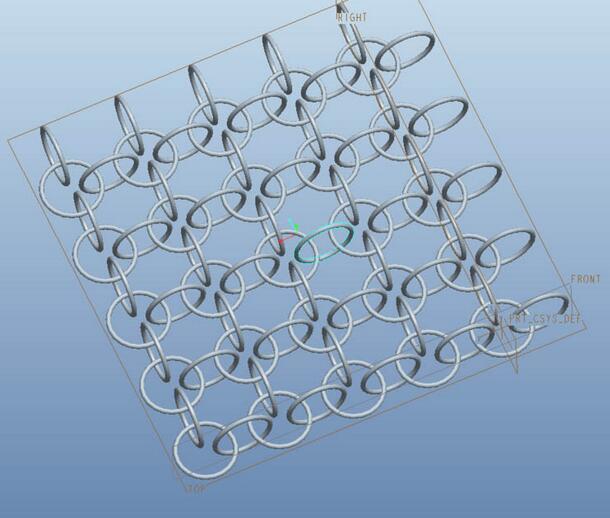

9、点击勾号完成。

Proe方向阵列创建环扣环模型的操作步骤
