autocad2014怎么设置图形界限_autocad2014设置图形界限方法
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
1、电脑打开CAD，输入limits命令，空格键确定。2、确定命令后，选择格式中的图形界限。3、点击图形界限后，会出现重新设置模型空间界限，接着再点击键盘上的回车键。4、之后再在命令栏中输入相对应的倍数，如果用户想要扩大100倍，此时则输入42000,29700。5、确定图形界限后，输入命令Z，空格键确定。6、然后输入A，空格确定。7、确定A后，就可以看到新设置的图形界限了。

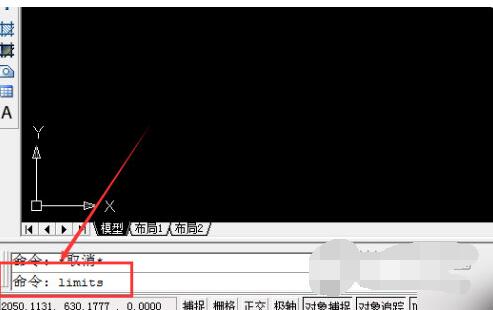

1、电脑打开CAD，输入limits命令，空格键确定。

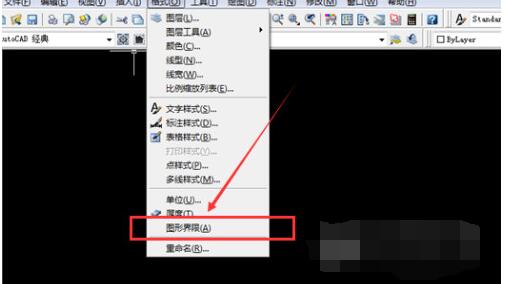

2、确定命令后，选择格式中的图形界限。

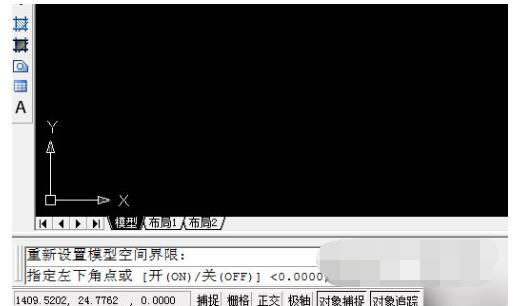

3、点击图形界限后，会出现重新设置模型空间界限，接着再点击键盘上的回车键。

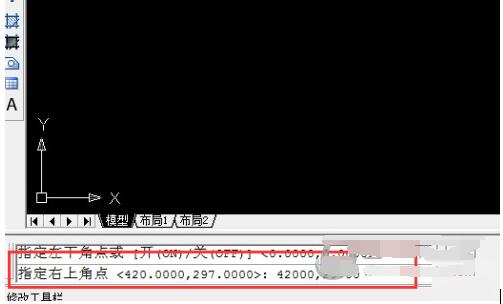

4、之后再在命令栏中输入相对应的倍数，如果用户想要扩大100倍，此时则输入42000,29700。

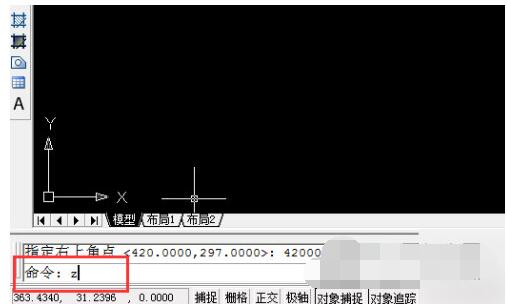

5、确定图形界限后，输入命令Z，空格键确定。
6、然后输入A，空格确定。

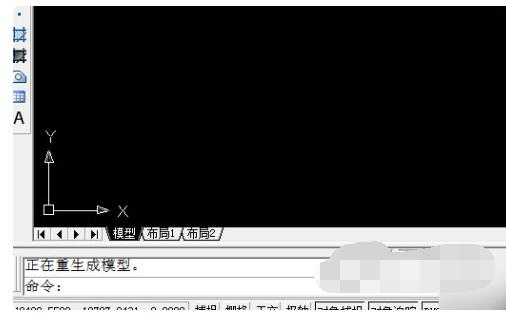

7、确定A后，就可以看到新设置的图形界限了。
