实际操作时有个省时省力的技巧：先把CAD图纸导入SketchUp。为什么推荐这个方法？因为CAD图纸通常包含精确的墙体结构和保温层分层信息，相当于自带施工蓝图。

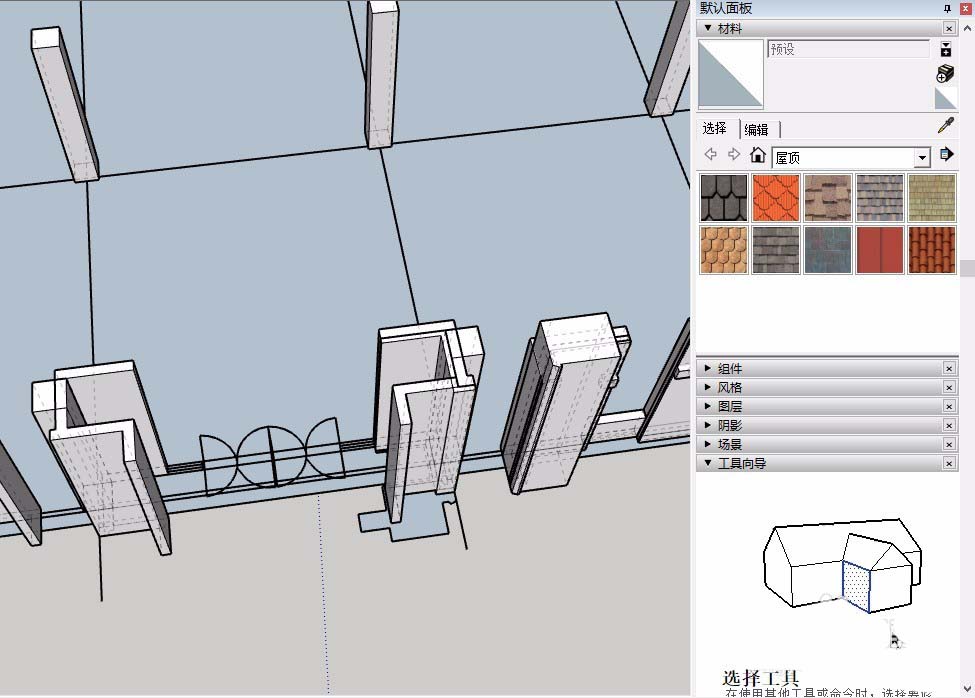

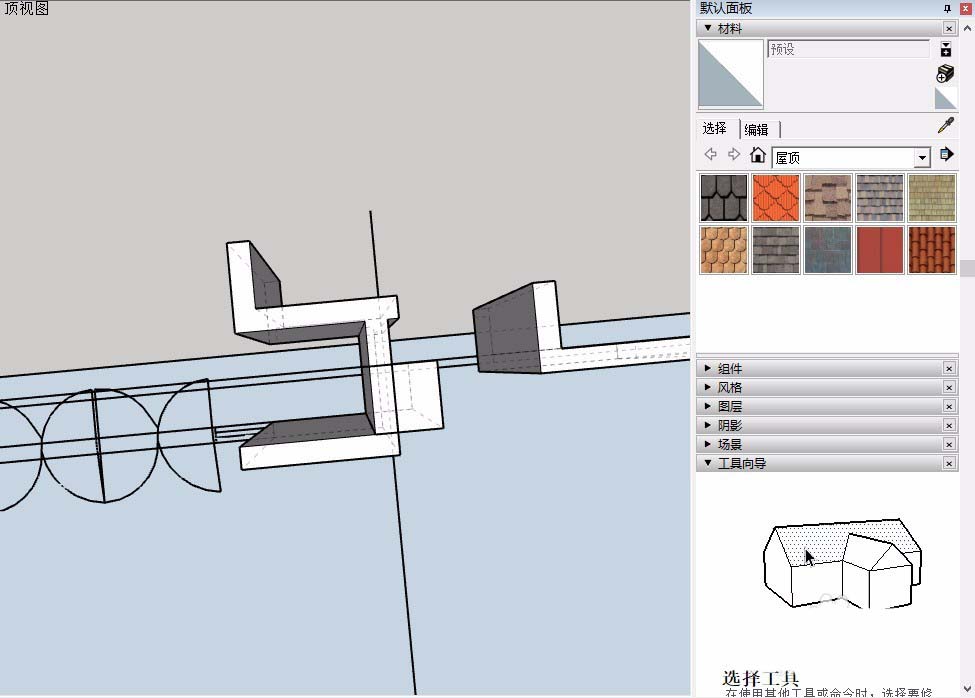

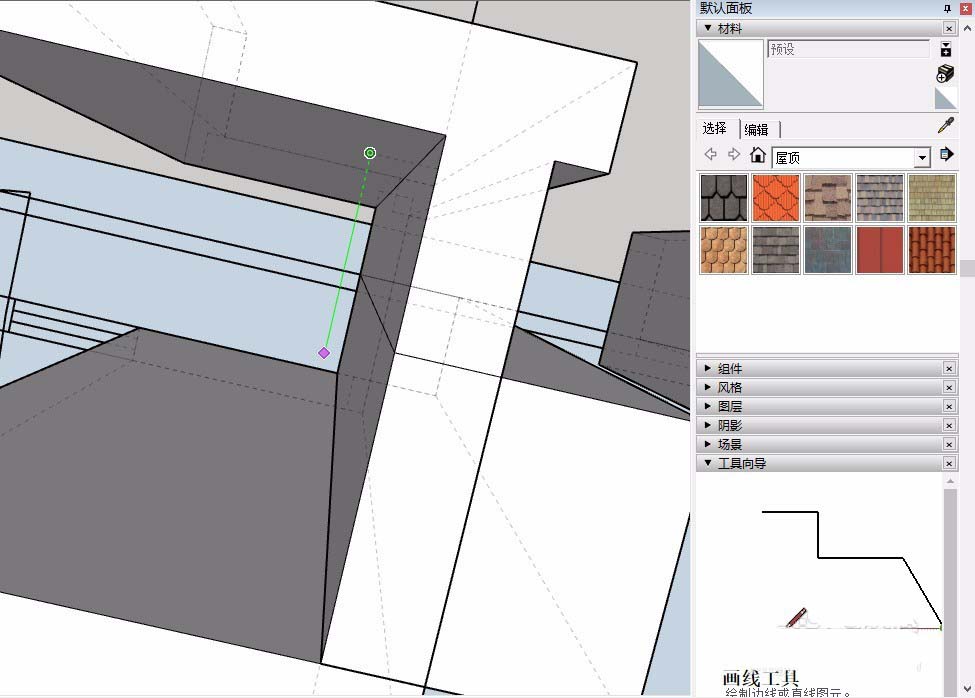

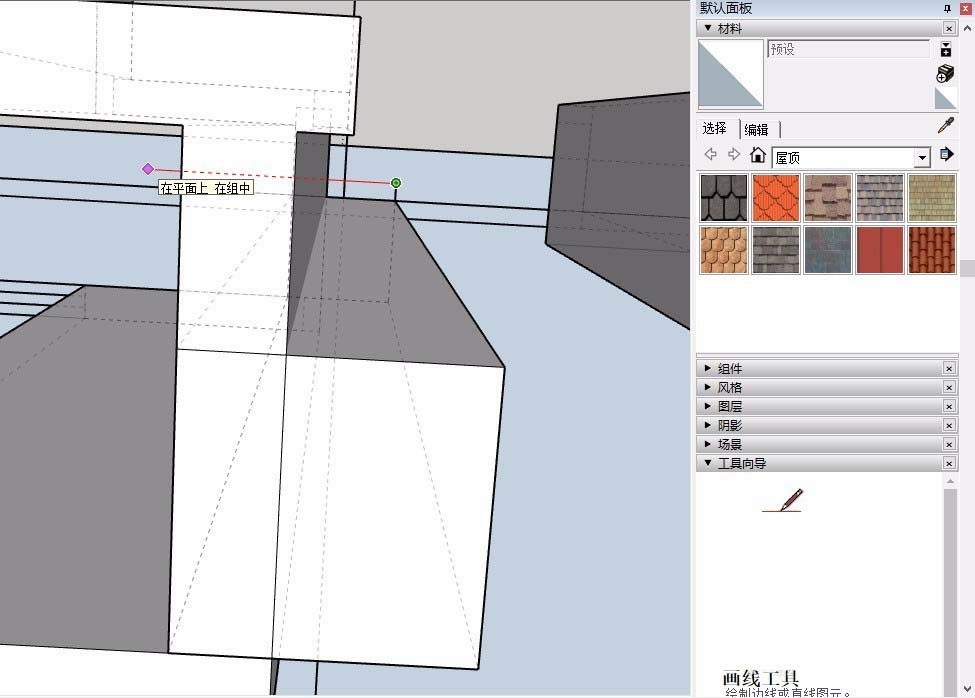

接下来分三步走：先用推拉工具把墙体主体建起来，然后切换到俯视图——这时候地面上的CAD底图就清晰可见了。找准位置后，直接用铅笔工具沿着保温层轮廓描线就行。

这里要注意个细节：保温层和主体墙线在图纸上通常会用不同线型区分。由于保温层往往位于外墙外侧，描线时务必确认绘制方向，避免后期调整的麻烦。

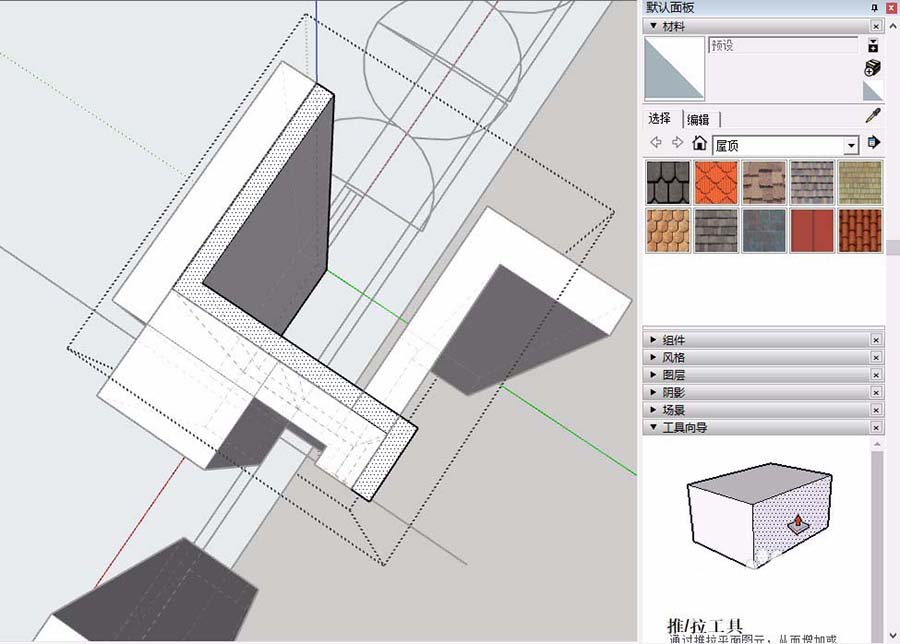

轮廓描好后，按P键切换到推拉工具——这个操作相信大家都很熟悉了。直接把二维轮廓向上推拉，直到达到设计标高，三维的保温层就初具雏形了。

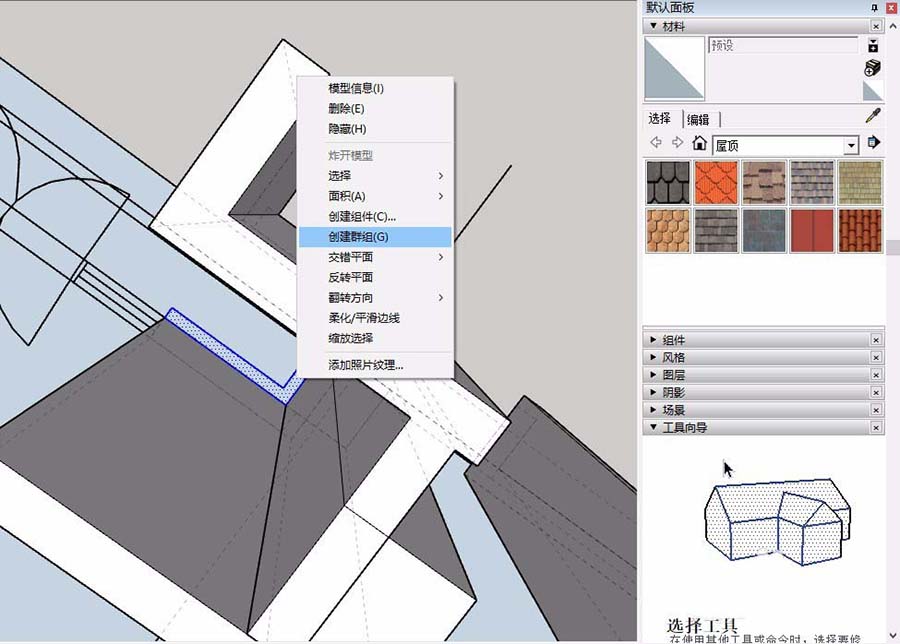

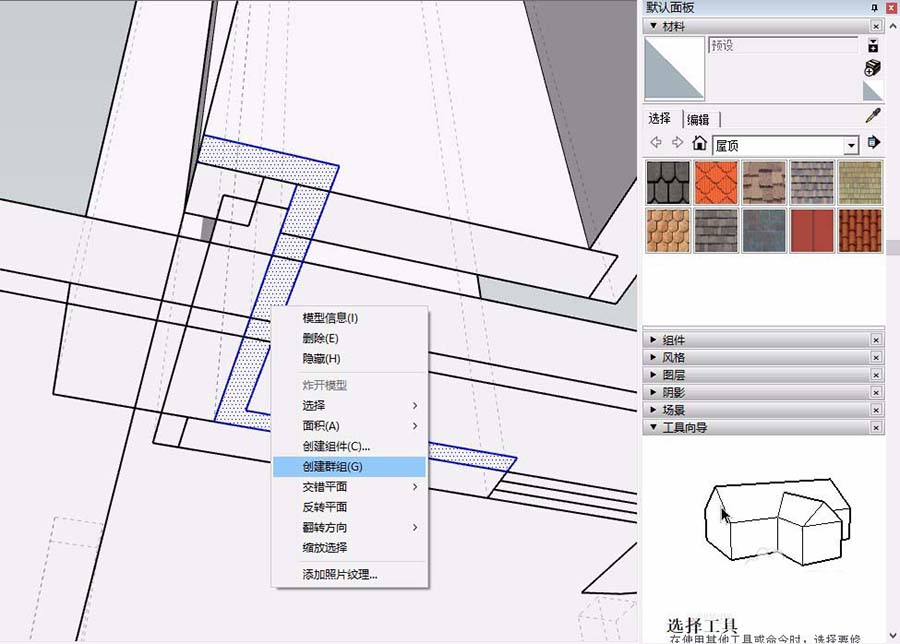

模型建完别忘了整理：在保温层上连续三击鼠标左键，全选所有关联组件后右键编组。这个习惯养成后，后期修改效率能提升不少。

遇到构件重叠影响操作的情况怎么办？按下K键开启透视模式，相当于给模型开了“X光眼”，再复杂的重叠结构都能轻松选中底层构件。

最后提醒个重要原则：不同功能的构件一定要分开编组。墙体、保温层、装饰面各归各类，这样后续调整材质或修改结构时，才不会牵一发而动全身。
