科技媒体 Tom‘s Hardware 日前发布的一篇博文，揭示了英特尔在上月国际固态电路会议（ISSCC）上的一项重量级发布。这是一款专为完全同态加密设计的加速芯片，代号“Heracles”。

现代加密技术有个众所周知的软肋：数据在传输和存储时往往是安全的，可一旦进入CPU或GPU进行处理，就必须先解密成明文。这个环节，恰恰成了安全链条上最脆弱的一环。

英特尔推出Heracles，目标就是彻底堵上这个缺口。这款芯片专为完全同态加密而生，其核心能力在于：能够直接“吞下”加密数据，在全程不解密的状态下完成计算任务，最终输出的仍然是加密结果。这意味着，数据从被创建到最终被销毁，整个生命周期都处于加密保护之下。

这里需要解释一下，完全同态加密被誉为加密技术的“圣杯”。它允许对加密后的数据直接进行运算，而且最终解密得到的结果，与直接对原始明文数据进行相同操作的结果完全一致。听起来像魔法，但却是实实在在的数学奇迹。

当然，为了实现这种“魔法”，Heracles并非我们熟悉的通用x86处理器。它无法运行普通的操作系统，其架构是针对FHE那套极其复杂的数学运算彻底重构的。

性能提升有多夸张？根据英特尔在ISSCC上披露的数据，这颗芯片运行在1.20 GHz的频率下。在七种典型的FHE工作负载测试中，其处理速度达到了24核英特尔至强 W7-3455处理器（频率2.50 GHz - 4.80 GHz）的1074倍到5547倍。这个数字足以让任何关注数据安全与隐私计算的人为之侧目。

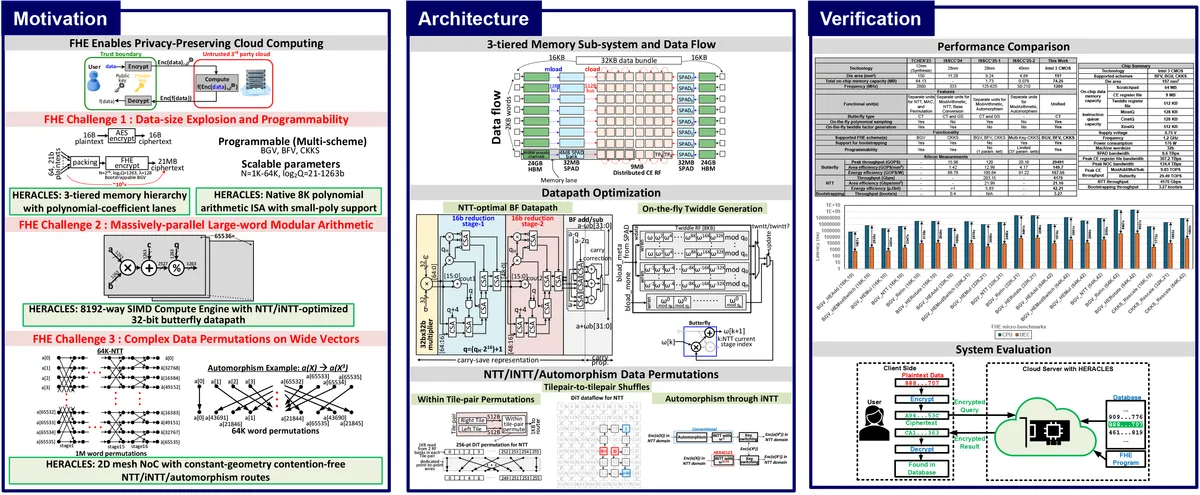

如此惊人的性能，源自其独特的内部架构。Heracles采用了8192路的SIMD计算引擎，这些引擎由64个磁贴对组成，排列成8×8的网格阵列。每一个磁贴都集成了专门的算术单元，为模加、模减、模乘以及核心的数论变换运算做了深度优化。

为了喂饱这个计算怪兽，英特尔为它配备了高达48GB的HBM3显存，内部带宽达到了TB/s级别。同时，芯片内部还集成了64MB的暂存内存和大型寄存器堆，确保海量数据能够以极低的延迟紧贴计算核心，避免成为性能瓶颈。

从技术规格来看，Heracles芯片面积为197 mm²，采用英特尔自家的Intel 3先进工艺制造。其峰值性能在执行关键的蝶形运算时可达29.5 TOPS，在模运算下则为9.8 TOPS。

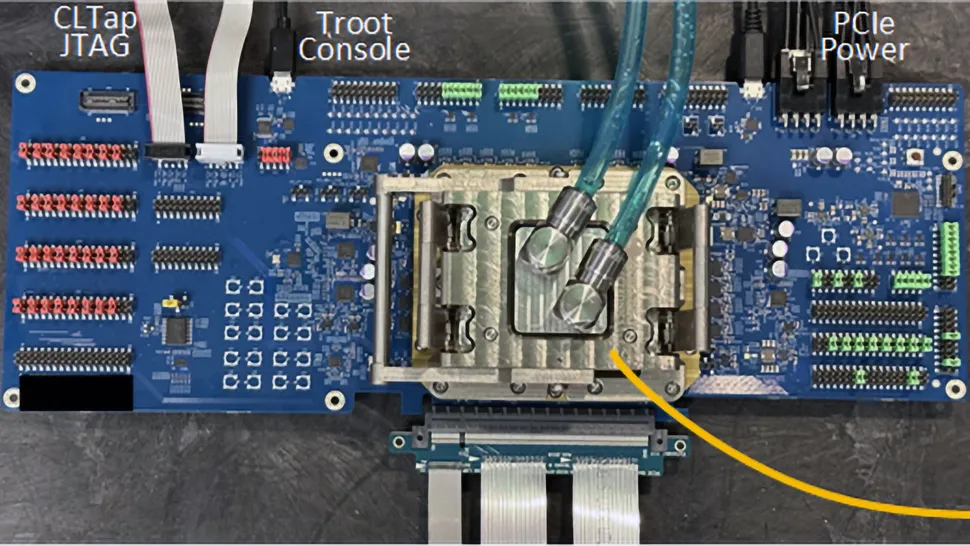

高集成度和强大性能的背后，是对散热系统的严苛考验。目前这款芯片的功耗约为176W，并采用了液冷方案来确保稳定运行。现阶段，Heracles以PCIe加速卡的形式存在，可以安装到标准服务器中，并且支持BGV、BFV和CKKS等当前主流的所有FHE加密方案。这为其未来在金融、医疗、云计算等隐私敏感领域的应用铺平了道路。
