在AutoCAD中使两条直线共线,需先绘制两条独立线段,然后切换至参数化选项卡,选择重合约束功能。依次点击两条直线的目标端点,使其端点重合并锁定几何关系。完成后可拖动线段验证联动效果,或使用查询工具核对端点坐标以确保共线。这一操作利用参数化约束提升了设计精确度。
在工程设计领域,AutoCAD无疑是绕不开的行业基石。这款由美国欧特克公司开发的软件,早已成为二维绘图和三维设计的标准工具,从宏伟的建筑蓝图到精密的机械零件,从复杂的土木工程到流畅的产品设计,它支撑着无数创意从概念走向现实。其强大的绘图、编辑、注释与协作功能,构成了一个完整的数字化工作流,让精准与高效贯穿从草图到施工的每一个环节。
今天,我们就来深入探讨一个在精确绘图中非常实用的操作:如何让两条独立的直线实现共线。这个功能在确保设计几何关系的严谨性时尤为关键。
第一步:创建绘图环境
首先,启动AutoCAD软件。在初始界面中,点击【开始绘制】按钮来创建一个新的图形文件。当然,你也可以通过快捷键Ctrl+N来执行“新建”命令。一个空白的绘图区域,就是你开始所有创作的基础画布。

第二步:绘制初始线段

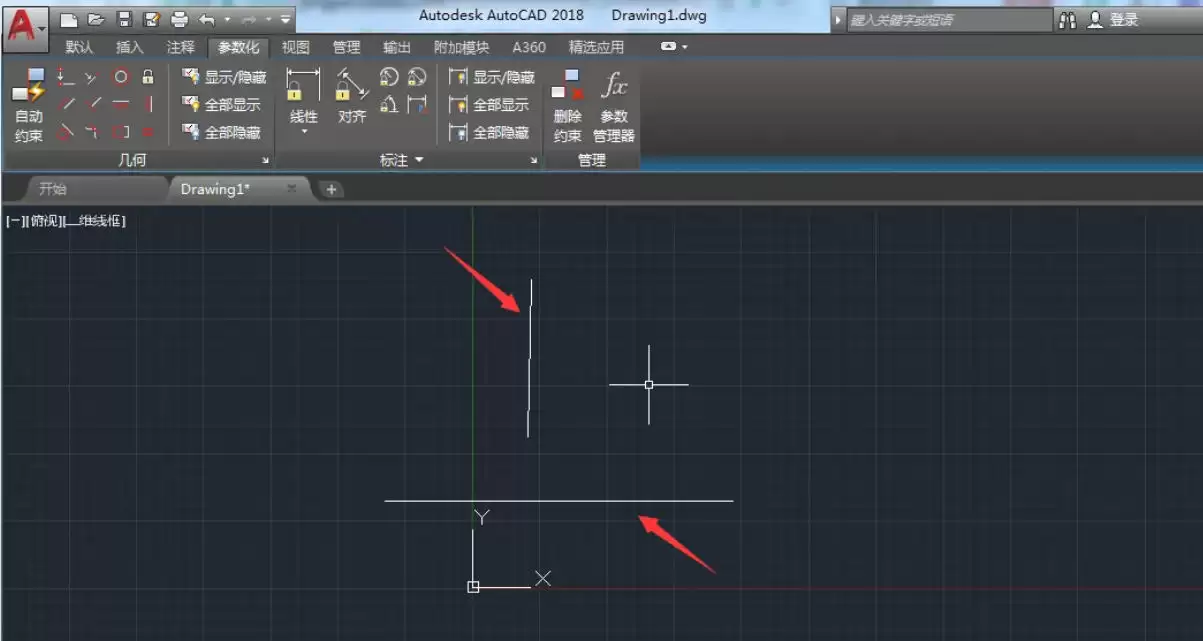

接下来,我们需要两条独立的直线作为操作对象。在命令行输入直线命令的快捷键“L”并回车,或者直接在功能区“默认”选项卡中找到【直线】工具。在绘图区任意位置分别绘制两条线段,确保它们最初是分开的,既不相交,也未对齐。这是演示共线约束效果的前提。

第三步:启用参数化工具

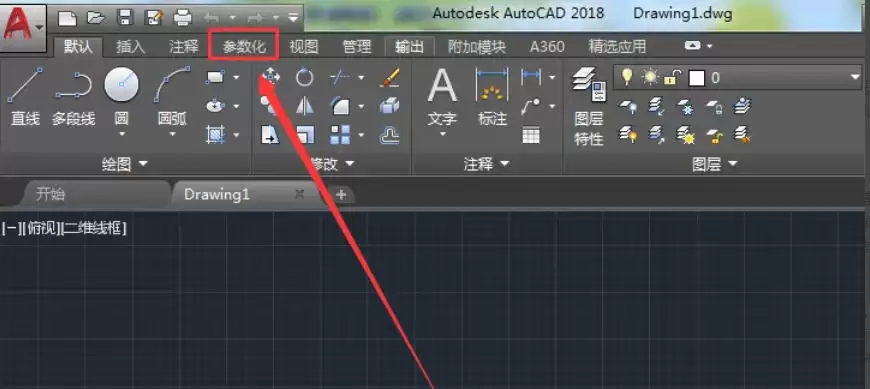

AutoCAD的参数化功能是管理图形几何关系的强大模块。将视线移至软件顶部的菜单栏,找到并切换至【参数化】选项卡。如果你使用的是经典界面风格,可能需要通过点击【工具】菜单,依次选择【选项板】和【参数化】,来调出相应的工具栏。

第四步:选择共线约束

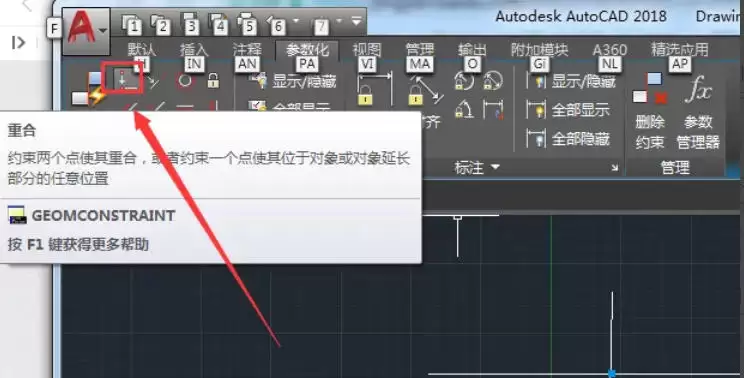

在【参数化】选项卡下,你会看到一系列几何约束按钮。我们的目标是【重合】约束,它的图标通常是两个重叠的点或小圆圈。点击这个按钮,准备为两条直线建立连接。

第五步:应用约束并完成共线
点击【重合】按钮后,请注意命令行窗口的提示。它会依次要求你选择两个对象:
当提示“选择第一个对象”时,用鼠标点击第一条直线你希望使其共线的那个端点。
紧接着,当提示“选择第二个对象”时,再点击第二条直线对应的目标端点。

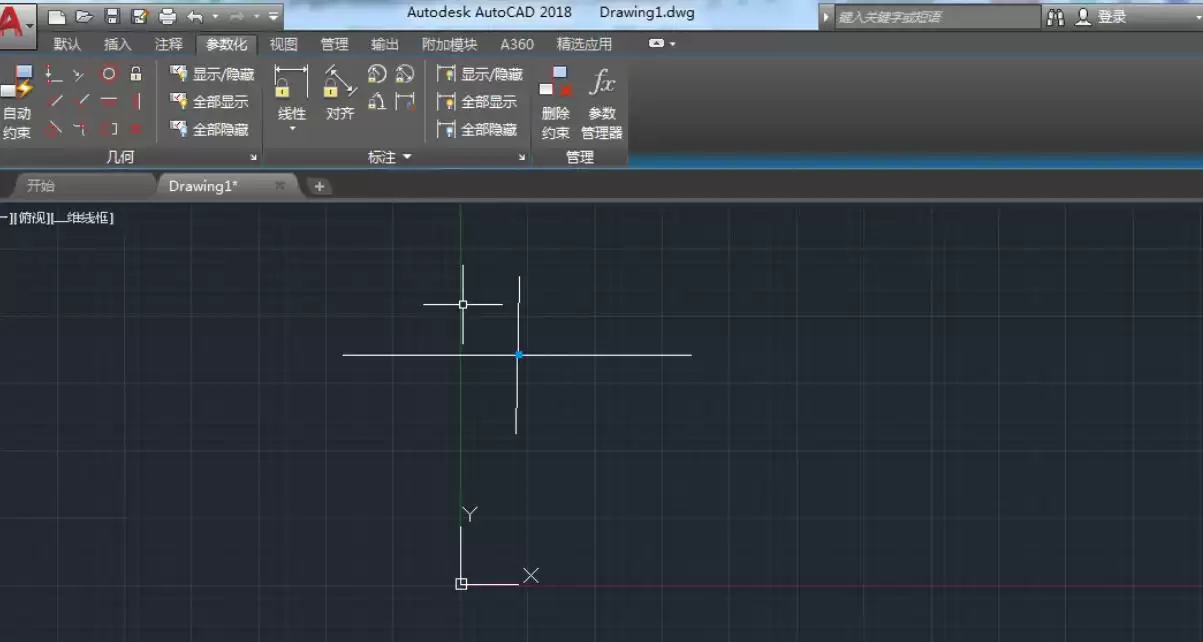

完成选择后,奇迹发生了——两个端点会立即吸附到一起,实现重合。同时,绘图区会显示一个小的约束图标(可能像一把锁或一个重合标记),直观地表明此处已存在几何约束关系。至此,两条直线便通过这个共同的端点实现了共线。

第六步:验证约束效果
最好的检验方法就是动手试试。尝试用鼠标拖动其中一条直线,你会发现另一条直线会随之同步移动,因为它们共享的端点已被牢牢“锁”在一起。为了从数据上确认,你可以使用【查询】工具(在命令行输入“LIST”命令),分别选择两条直线,查看它们端点的坐标值是否完全一致。数据上的吻合,是共线关系最严谨的证明。

通过以上六个步骤,你就能熟练运用AutoCAD的参数化约束功能,轻松驾驭线条间的几何关系,让设计图纸的精确度再上一个台阶。这不仅仅是完成一个操作,更是理解CAD软件智能设计逻辑的开始。
