coreldraw怎么编辑块

AutoCAD中的“块”功能可将多个图形组合为整体,便于重复使用和统一修改。编辑块时,需先进入经典工作区,通过菜单或命令打开块编辑器,选择目标块后进入独立编辑环境。在此可进行常规图形修改或创建动态块,完成后保存并退出,所有引用该块的位置将同步更新,从而提升绘图效率。

AutoCAD,这款由美国欧特克公司开发的计算机辅助设计软件,早已成为建筑、机械、电子等多个领域的数字化设计标准。它集强大的二维绘图与三维建模能力于一身,是工程师和设计师进行精确图纸设计与修改的得力工具。说到设计,很多朋友可能也会用到CorelDRAW,但今天咱们聚焦AutoCAD,来聊聊一个非常实用的功能——如何编辑“块”。

所谓“块”,其实就是将多个图形对象组合成一个整体,方便重复调用和统一修改。掌握它的编辑方法,能极大提升绘图效率。下面,就让我们一起走一遍编辑块的标准流程。

第一步:进入经典工作区

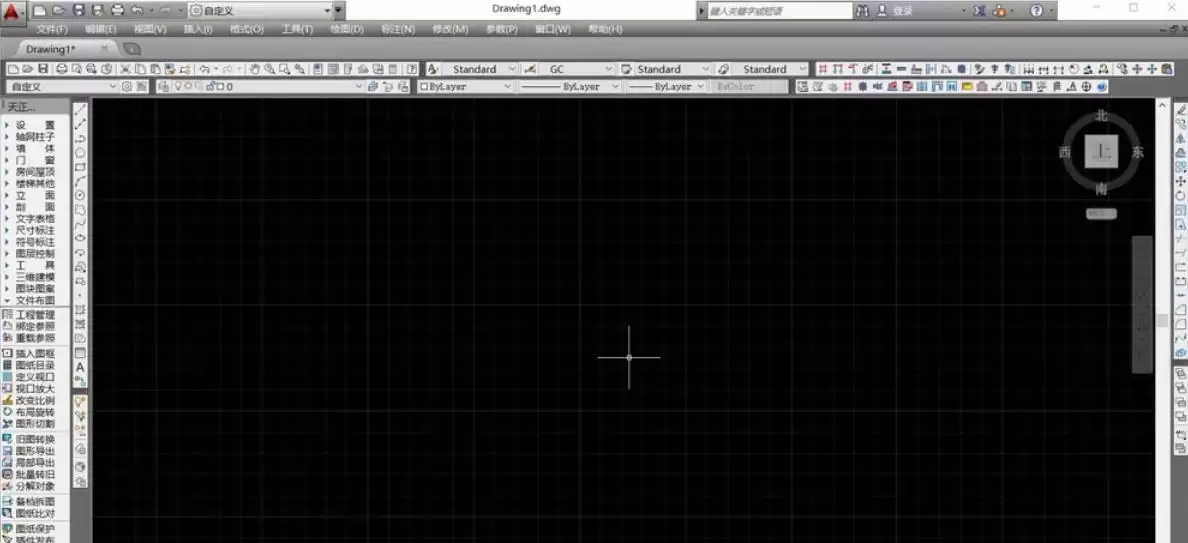

首先,启动AutoCAD软件。为了操作界面更直观,建议切换到“经典绘图”工作区(或者你当前习惯使用的任何工作空间)。

第二步:打开块编辑器

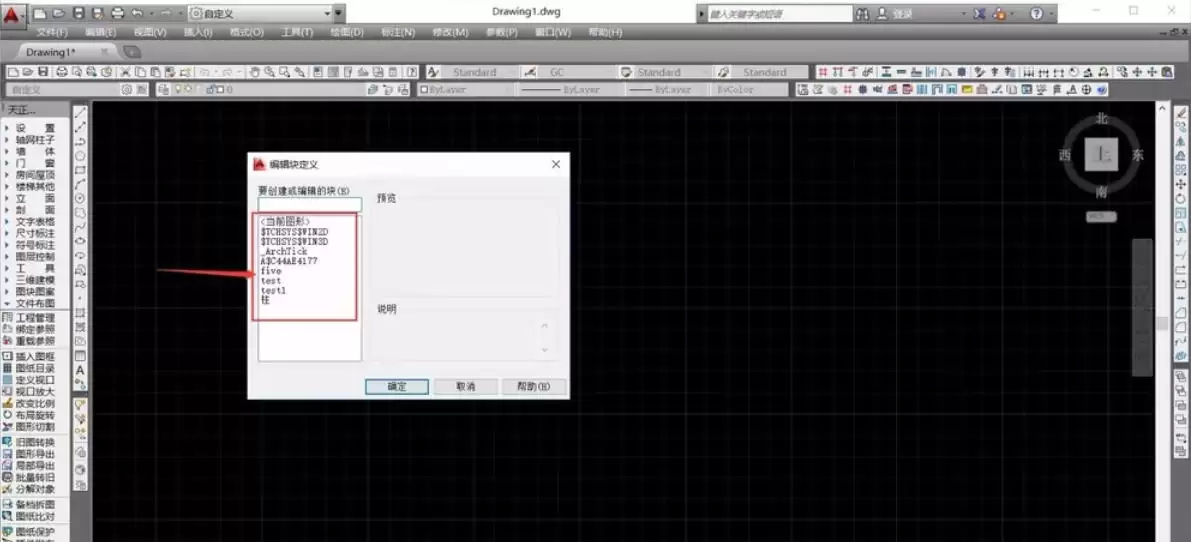

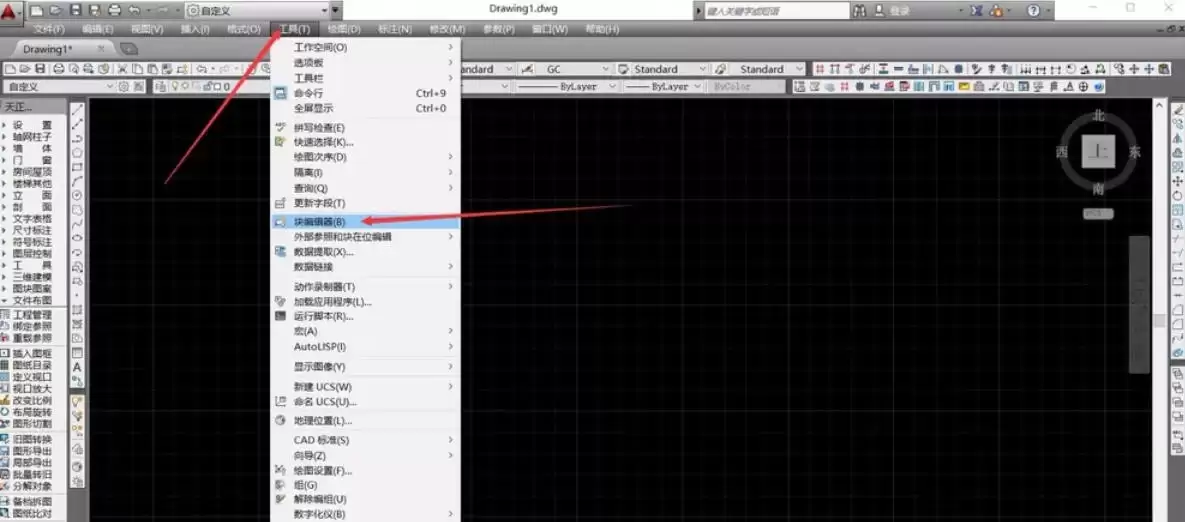

接下来,有两种方式可以启动块编辑功能:一是点击顶部菜单栏的【工具】→【块编辑器】;二是直接在命令行输入快捷命令“BEDIT”并回车。这时,系统会弹出一个名为“编辑块定义”的对话框,左侧列表清晰地展示了当前图纸中所有已定义的块名称。

第三步:选择目标块

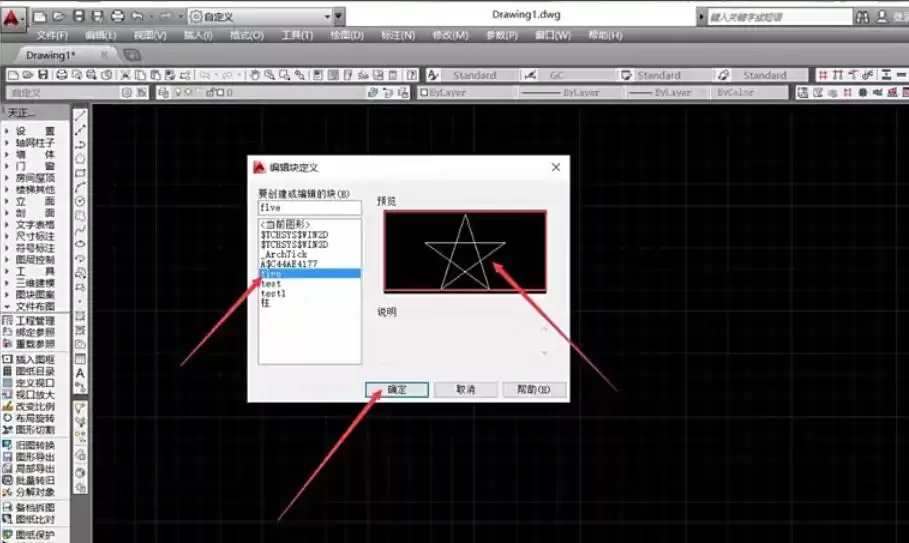

在左侧列表中,找到并点击你需要修改的那个块名称。如果不确定是哪一个,可以借助对话框右侧的预览窗口进行图形确认,确保选对目标。

第四步:进入独立编辑环境

选中目标块后,点击【确定】按钮。此时,界面会跳转到一个专门的块编辑页面。注意,这个绘图区现在只显示你所选块的内容,图纸中的其他图形会暂时隐藏起来,让你可以心无旁骛地专注于这个块的修改。

第五步:执行编辑操作

现在,你就可以对这个块“动手术”了。编辑方式主要分两大类:

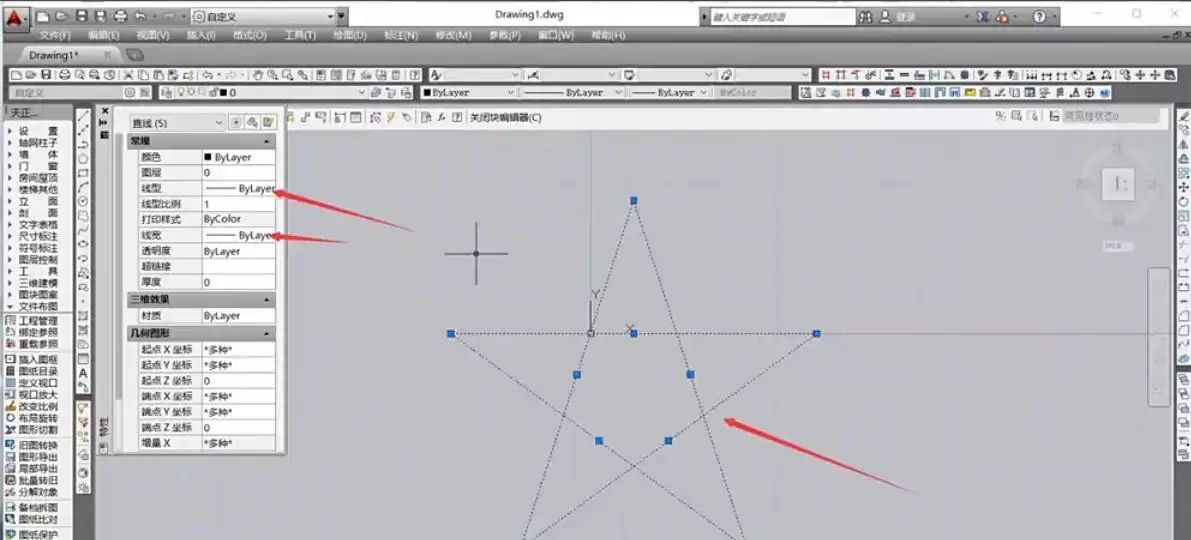

常规操作:这和我们平时绘图没什么两样。你可以直接使用左侧的绘图工具(比如直线、圆、修剪等)来增减或修改图形。如果想调整某个元素的属性,只需选中它,然后按Ctrl+1打开“特性”面板,在这里可以自由更改图层、颜色、线型等参数。

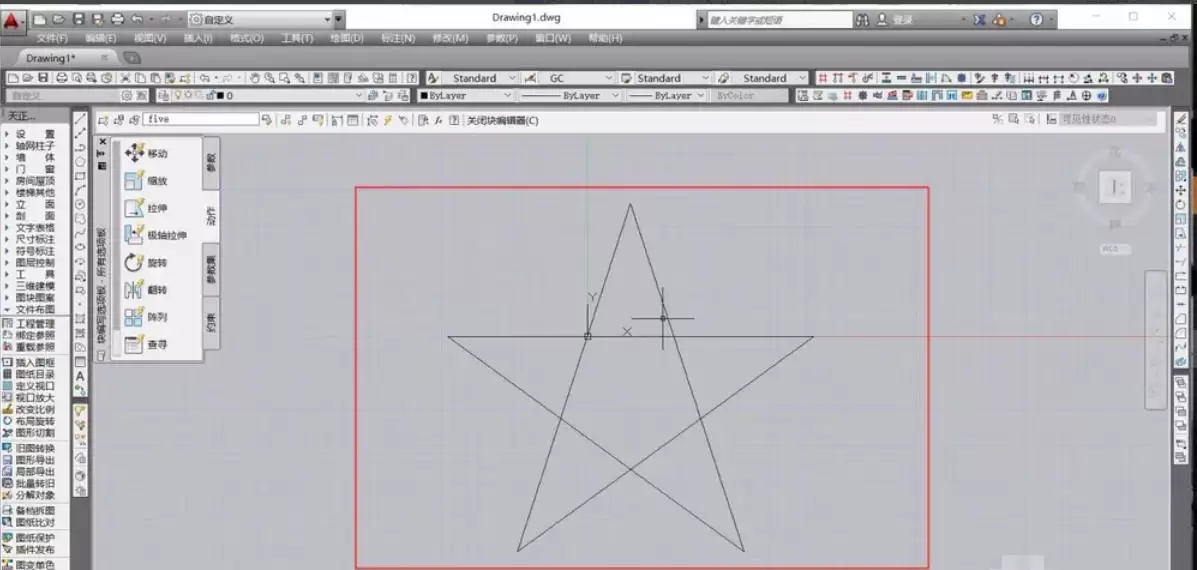

高级操作:如果你想赋予这个块更智能的行为,比如让它能拉伸、旋转或阵列,那就涉及到“动态块”功能了。在块编辑器顶部的【块编辑器】选项卡中,你可以找到“参数”和“动作”工具,通过它们的组合来创建动态功能。此外,利用“几何约束”或“尺寸约束”工具,可以确保图形在修改时保持特定的几何关系或尺寸比例。

第六步:保存并退出

所有修改完成后,最关键的一步来了:保存。点击块编辑器顶部功能区最右侧的【保存块定义】按钮(或者输入命令“SA VEBLOCK”)。然后,点击【关闭块编辑器】。此时,系统会弹出一个提示框,询问是否保存对块的更改,务必选择“保存更改”。这样,图纸中所有引用该块的地方都会同步更新为你刚刚修改后的样子。

至此,一个完整的块编辑流程就结束了。整个过程逻辑清晰,从进入专用环境到精细修改,再到全局保存,每一步都确保了修改的高效与准确。下次再遇到需要批量修改重复图形的情况,不妨试试这个功能,你会发现绘图工作变得轻松许多。
