最早用于 Exynos 2800:三星被曝研发新手机内存封装技术,带宽最高提升 30%
三星研发名为MultiStackedFOWLP的新内存封装技术,通过提升铜柱纵横比增加连接点数量,有望将内存带宽提高15%至30%,堆叠容量增加超1.5倍。该技术结合VCS与FOWLP工艺以增强可靠性,可能应用于未来Exynos平台,助力AI计算等任务,但目前仍处于研发阶段。
5月15日,一则来自韩媒ETNews的报道引起了业界关注。报道称,三星电子正在研发一项名为Multi Stacked FOWLP的新一代移动内存封装技术。根据披露的信息,这项技术有望将内存带宽提升15%至30%,同时让堆叠容量增加超过1.5倍。

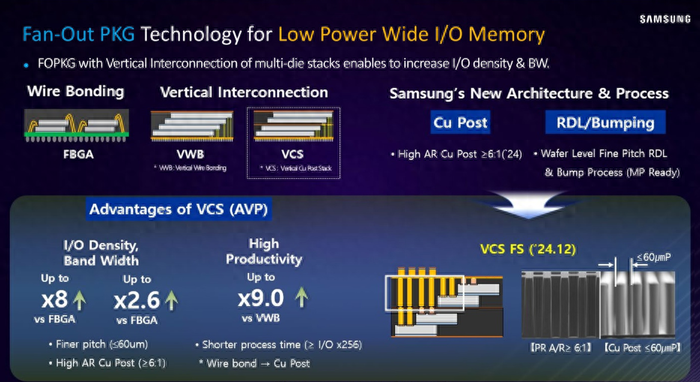

这项新技术并非凭空而来,它建立在三星已有的垂直铜柱堆叠(VCS)技术基础之上。其核心思路,是通过制造更高纵横比的铜柱,来突破当前LPDDR封装在带宽和容量上面临的天花板。
要理解它的价值,得先看看现在的瓶颈在哪。目前主流的移动内存封装,大多依赖传统的铜线键合技术。这种方式下,I/O端子的数量通常被限制在128到256个之间。数量上不去不说,还伴随着信号损耗偏高、散热效率一般以及能效较弱等问题。

三星的新方案,可以看作是对现有技术路线的“极限压榨”。简单来说,就是在同样的空间里,把铜柱做得更细、更高,从而塞进更多的连接点。具体的技术参数目标是,将VCS封装中铜柱的纵横比,从目前的3:1到5:1,大幅提升至15:1到20:1。连接点数量上去了,内存带宽自然就有了提升的基础。
当然,把铜柱做细也带来了新的挑战。当直径细到10微米以下时,这些微小的铜柱变得非常脆弱,容易发生弯曲甚至断裂。为了解决这个可靠性难题,三星引入了FOWLP(扇出型晶圆级封装)工艺。其思路是在芯片封装完成后,向外延伸布线结构,为这些“细高个”铜柱提供额外的物理支撑,确保其在复杂工况下的稳定性。
据报告分析,这种“VCS+FOWLP”的组合拳设计,有望在单位面积内集成更多的I/O端子。这正是其实现带宽提升15%-30%、堆叠容量增加超1.5倍预期目标的关键。

如果这项技术最终成功落地,对于终端设备意味着什么?最直接的想象空间在于日益繁重的本地AI计算任务。无论是智能手机还是XR设备,更强悍的内存子系统能为复杂的AI模型提供更高效的数据吞吐支持,从而提升响应速度和处理能力。不过,需要冷静看待的是,报道中并未提及具体的测试条件,因此这些理论提升在转化为用户可感知的体验增益时,具体幅度还有待观察。
目前,这项技术仍处于研发阶段,具体的量产和商用时间表尚未明确。部分行业观察者的预测指向了未来的Exynos 2800或Exynos 2900平台,认为这或许是该技术最早亮相的舞台。一切,还有待时间的验证。
