AutoCAD2007怎么使用图形缩放

AutoCAD 2007，作为Autodesk旗下的一款经典CAD软件，至今仍在许多工程、建筑和制造领域发挥着重要作用。它不仅在二维绘图上功能扎实，其三维建模环境的优化——比如新增的视觉样式和材质库——也让设计呈现更加直观。当然，其中最实用的功能之一，莫过于“图形缩放”。这个操作看似基础，但用得好，能极大提升绘图效率。下面，我们就来一步步拆解，在AutoCAD 2007中如何精准、灵活地使用缩放功能。

第一步：启动与界面准备

首先，打开你的AutoCAD 2007软件。为了确保操作界面与经典教程一致，建议在软件顶部工具栏的右侧，将工作空间切换为“AutoCAD经典”。这个模式会显示我们熟悉的传统工具栏布局，方便找到所需工具。

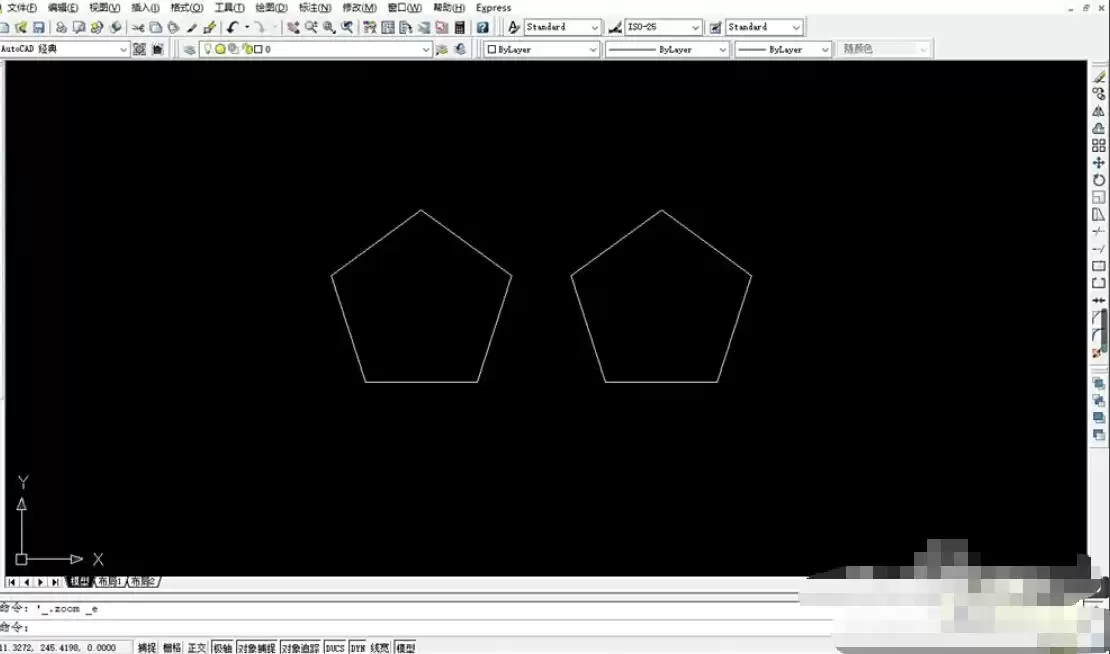

第二步：绘制基础图形

在开始缩放前，我们需要有操作对象。使用左侧绘图工具栏中的直线、矩形或圆等工具，随意绘制两个相同的图形。这样做是为了在后续步骤中，能有一个清晰的缩放前后对比。

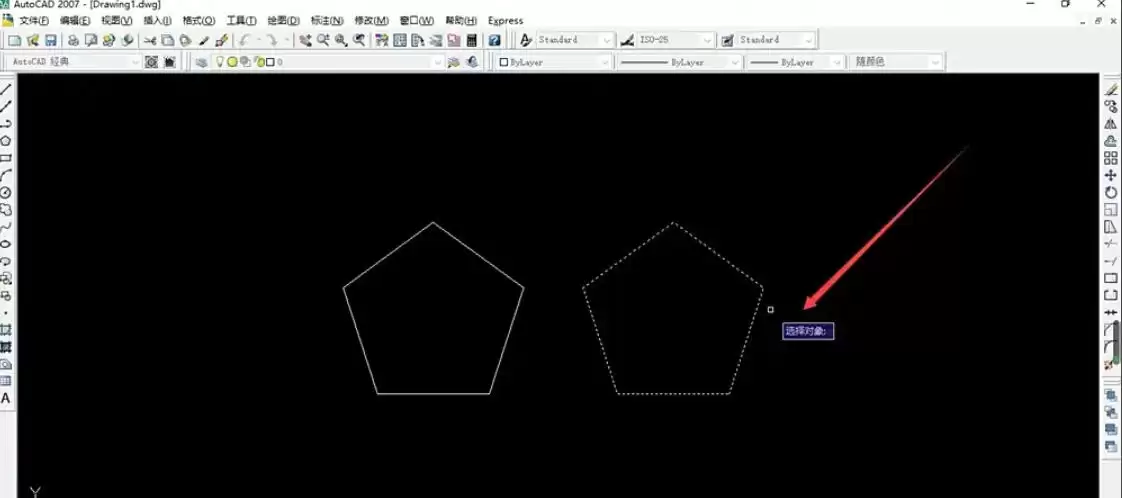

第三步：找到并启动缩放命令

绘制完成后，将目光移到右侧的“修改”工具栏。在这里，找到那个图标是“带箭头的矩形”的按钮，它就是“缩放”工具。当然，老手更习惯直接在命令行输入快捷命令“SCALE”（回车确认）。点击工具或输入命令后，单击选择你想要缩放的图形，然后按空格或回车确认选择。如果需要同时缩放多个对象，可以框选或按住Shift键逐个添加。

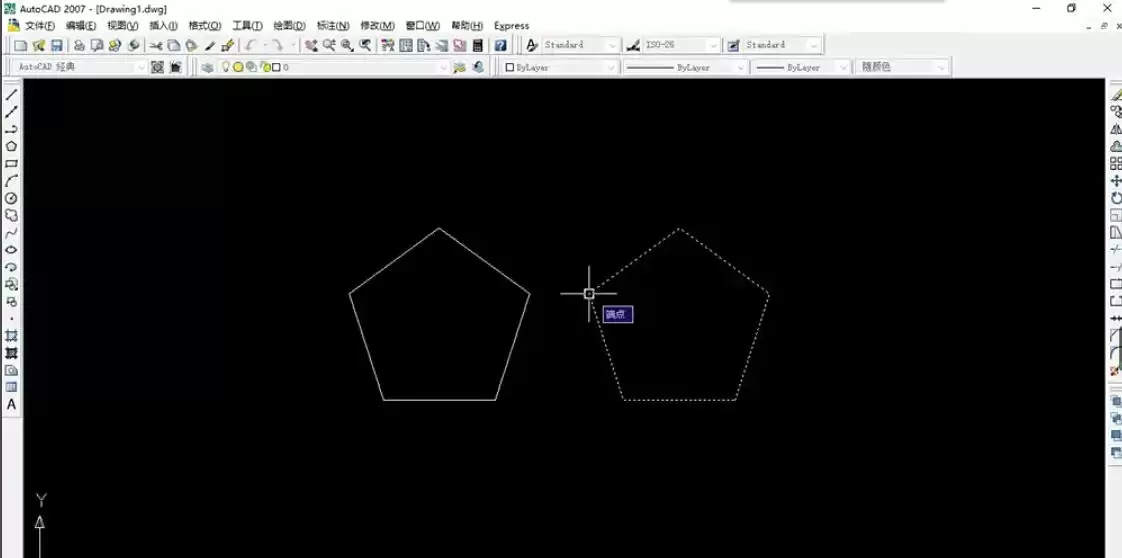

第四步：指定缩放基点

选择图形后，命令行会提示你指定“基点”。这个点至关重要，它是图形缩放时固定不动的那个中心点。用鼠标在图形上单击选择一个点，比如正方形的中心或某个角点。

这里有个小技巧：如果你希望图形缩放后位置基本不变，就选择它的几何中心；如果你想让它围绕某个特定点（比如一个轴端点）进行缩放，那就选择那个点作为基点。

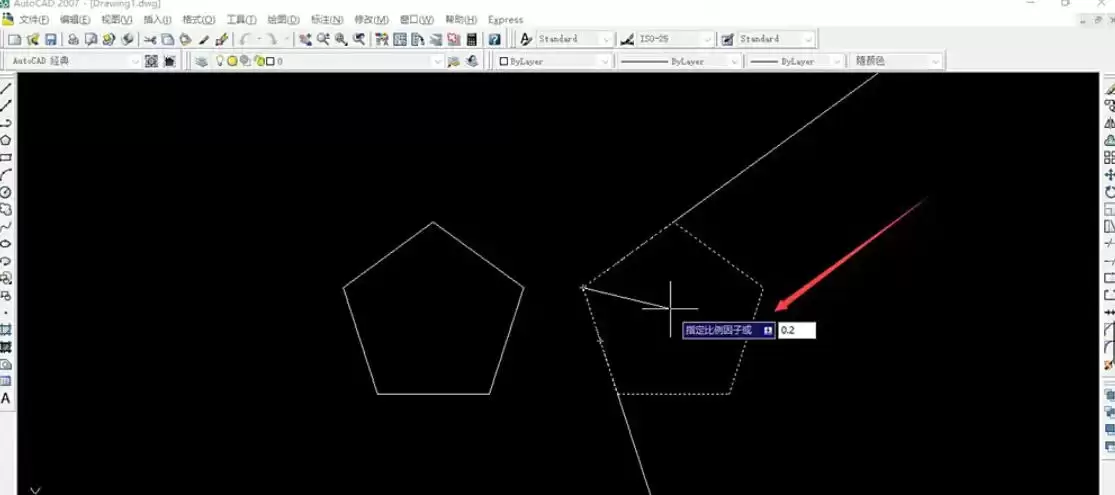

第五步：输入比例因子

指定基点后，就到了最关键的一步：输入比例因子。这时，注意命令行或光标旁的动态输入框。

• 输入大于1的数值（例如2），图形会放大为原来的2倍。
• 输入介于0和1之间的数值（例如0.5），图形会缩小为原来的一半。
• 输入负值则会产生镜像缩放的效果，日常绘图中使用较少。

举个例子，输入1.5并回车，你选中的图形就会以刚才设定的基点为固定点，放大1.5倍。

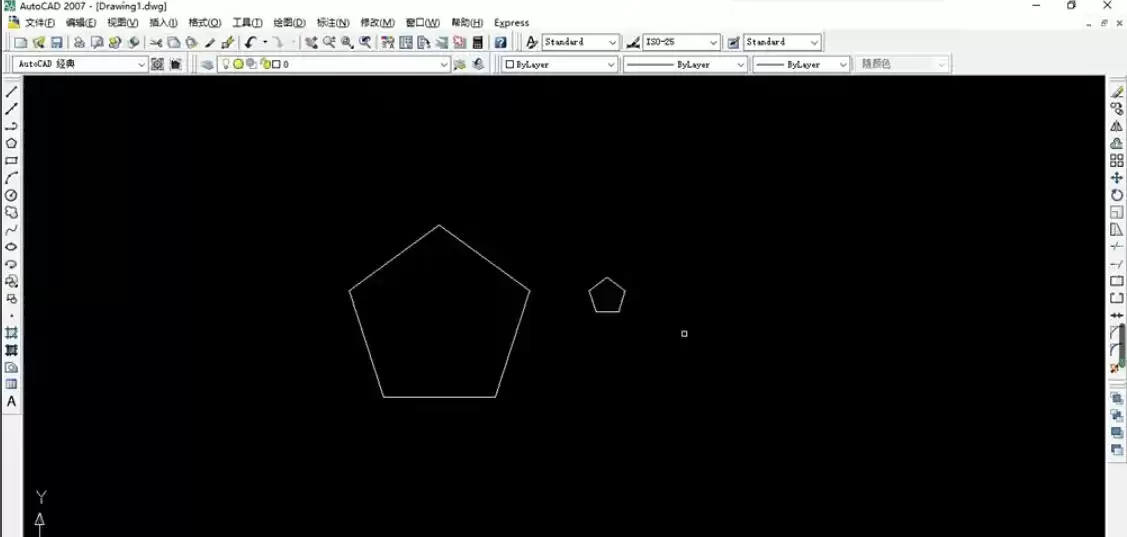

第六步：确认并对比效果

输入比例因子后，再次按回车或空格键确认。缩放操作即刻完成。现在，你可以清晰地看到缩放后的图形与旁边未缩放的原始图形之间的尺寸差异。为了更精确地对比，可以开启状态栏的“对象捕捉”功能，辅助对齐观察。

至此，一个完整的图形缩放流程就结束了。掌握这个基础操作，再结合“复制”、“阵列”等其他修改命令，就能应对大部分图纸的调整需求，让设计工作更加得心应手。
