AutoCAD2007如何使用拉伸工具
AutoCAD LT是Autodesk推出的专业二维CAD设计与文档编制软件，Mac版本提供原生界面、多点触控及分屏查看体验。用户可精确创建和编辑DWG图形，完成图层管理、尺寸标注、表格、PDF参考、外部参照及打印输出。
在AutoCAD2007中，先绘制二维矩形，切换至“西南等轴测”视图，通过“绘图”菜单的“建模”选项选择“拉伸”命令，设置拉伸高度后即可将矩形转换为三维长方体。
要在AutoCAD 2007里把一个二维矩形变成立体的长方体，过程其实很直观。咱们一步步来，跟着操作就行。
首先，当然是启动软件。找到桌面上AutoCAD 2007的图标，双击打开它。
软件启动后，咱们从画一个基础的矩形开始。在左侧的绘图工具栏里，找到并单击那个“矩形”工具。
接下来，在绘图区里，按照你需要的尺寸，单击确定矩形的两个对角点，把它画出来。这里的长宽尺寸决定了长方体底面的形状。

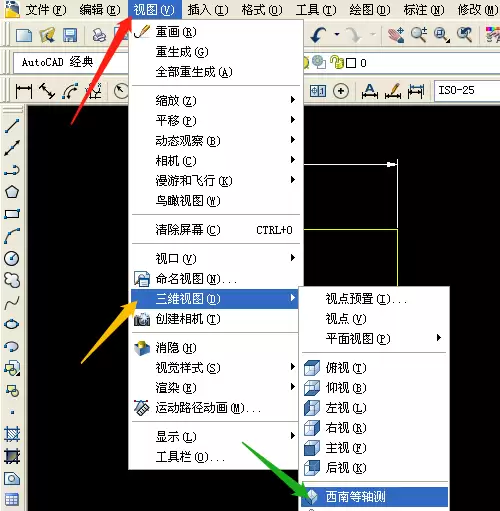

平面图画好了，但我们要看的是立体效果。这时候，需要切换一下视角。点击顶部菜单栏的“视图”，在下拉菜单中选择“三维视图”，然后在弹出的子菜单里点击“西南等轴测”。这个视角能让我们更好地观察三维操作。

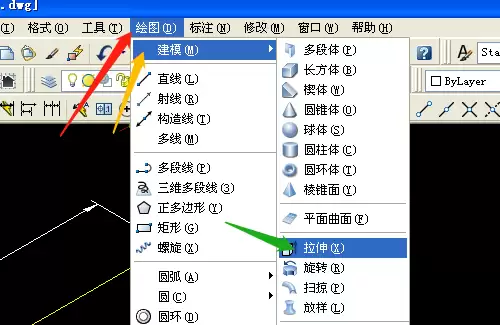

视角调整到位，重头戏来了——拉伸。再次点击顶部菜单栏的“绘图”，找到“建模”选项，然后选择“拉伸”。
执行命令后，系统会提示你选择要拉伸的对象。用鼠标单击刚才画好的那个矩形，然后按回车键确认。紧接着，命令行会提示你指定拉伸的高度。比如，输入“15”然后按回车键。看，一个平面的矩形瞬间就被“拉”起来，变成了一个有厚度的长方体。
