AutoCAD2007如何绘制螺旋图形
在AutoCAD2007中绘制三维螺旋线,需先切换至三维视图,使用螺旋命令。依次指定底面和顶面中心点与半径,设置圈数与总高度,即可生成螺旋线。通过调整半径、圈数等参数,可创建不同形态的螺旋结构,为三维建模奠定基础。
在AutoCAD 2007中绘制三维螺旋线,是许多设计师从二维绘图迈向三维建模时,会遇到的第一个有趣挑战。这个功能看似简单,却是构建弹簧、螺纹、螺旋楼梯等复杂模型的基础。今天,我们就来一步步拆解这个过程,让你轻松掌握。
首先,启动AutoCAD 2007。为了能直观地看到螺旋线的三维形态,我们需要先将视图切换到三维空间。
第一步:切换至三维视图

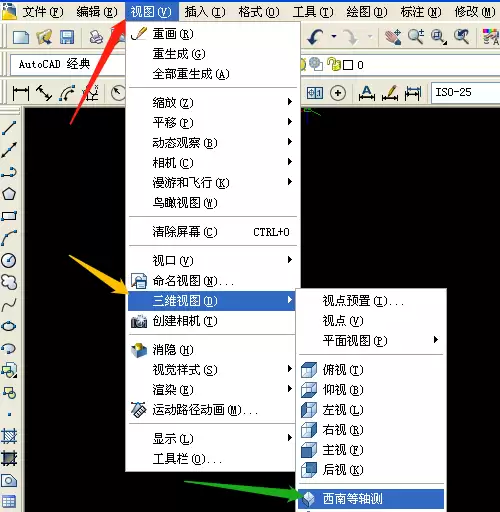

在顶部菜单栏找到“视图”菜单,依次点击【三维视图】→【西南等轴测】。这个视图能让我们从斜上方观察模型,更好地感知其立体结构。

第二步:找到螺旋命令

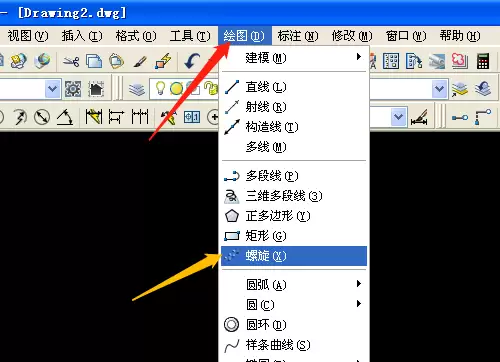

视图切换好后,就可以开始绘制了。点击“绘图”菜单,在下拉列表中直接选择【螺旋】命令。这个命令就是专门用来创建三维螺旋线的。

第三步:指定底面中心与半径
执行命令后,命令行会提示“指定底面的中心点”。在图形窗口的空白区域单击一下,确定螺旋线底面的圆心位置。
紧接着,需要指定底面半径。例如,在命令行输入数值“30”然后回车,一个半径为30的底面圆就确定了。


第四步:指定顶面半径
下一步,系统会提示指定顶面半径。这里决定了螺旋线是圆柱形的(上下半径相等)还是圆锥形的。我们输入“10”并回车,这样螺旋线从上到下会有一个收拢的效果。

第五步:设置圈数与高度
现在来到了关键步骤。命令行会显示当前的圈数(默认通常是3)并等待输入高度。如果你想修改圈数,别急着输入高度值。

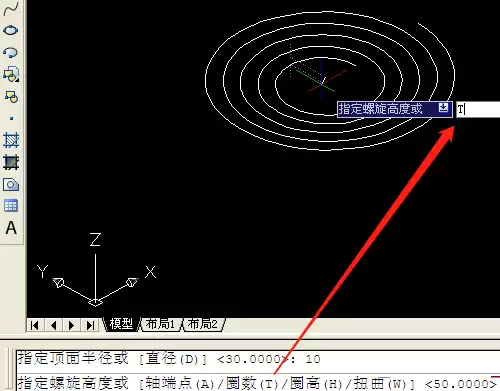

这时,请注意看命令行提示,输入字母“T”(即“圈数”的英文Turns首字母)并回车。然后,输入你想要的圈数,比如“5”,再次回车。
最后,输入螺旋的总高度,例如“50”,回车确认。一个底面半径30、顶面半径10、5圈、高50的三维螺旋线就跃然屏上了。



整个过程其实非常流畅。掌握这个基础操作后,你就可以通过调整底面、顶面半径以及圈数和高度,创造出各种形态的螺旋结构,为后续的三维建模和渲染打下扎实的基础。
