AutoCAD 2020怎么绘制螺母图形
在AutoCAD2020中绘制标准六角螺母,首先绘制垂直虚线作为基准。以交点为圆心画半径50的圆作为内孔。使用多边形工具,选择六边、外切于圆模式,以同一交点为中心,输入外切圆半径80生成六角外形。最后将图形线宽设为0.30毫米并显示线宽,即完成精确绘图。
在机械制图和三维建模中,螺母作为基础的标准件,其绘制方法是每位CAD学习者都应掌握的技能。今天,我们就来详细拆解一下,如何在AutoCAD 2020中,从零开始绘制一个标准的六角螺母图形。整个过程清晰明了,只需几个核心步骤。
第一步:建立绘图基准
首先,启动AutoCAD 2020软件。绘图的第一步是建立基准,我们使用直线工具绘制两条相互垂直的辅助线。为了清晰区分,建议将这两条直线的颜色设置为醒目的红色,并将线型调整为虚线,这样它们就能作为后续绘图的精准定位中心。

第二步:绘制螺母内孔
基准有了,接下来绘制螺母的内孔。选择圆工具,以两条辅助线的相交点作为圆心。在命令提示中输入半径值“50”,按回车确认,一个代表螺母螺纹内径的圆就绘制完成了。

第三步:勾勒六角外形
螺母的核心特征是其六角外形。在绘图工具栏中找到“多边形”工具,启动命令后,首先需要输入边数,这里我们输入“6”。接着,软件会提示指定多边形的中心点,同样捕捉两条辅助线的交点。关键的一步在于选择多边形创建方式:当提示“输入选项 [内接于圆(I)/外切于圆(C)]”时,选择“外切于圆(C)”。最后,输入外切圆的半径值“80”并回车。这样一来,一个精确外切于半径为80的虚拟圆的六边形便生成了,它定义了螺母的对边距离。




第四步:完善与出图

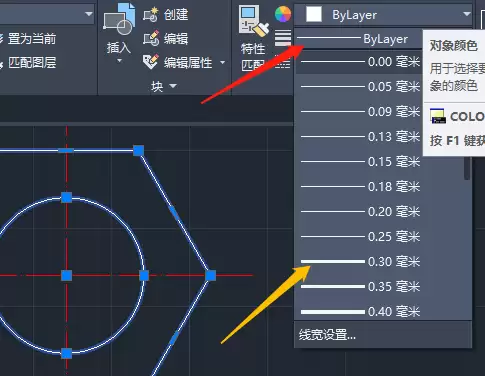

图形要素已经齐全,最后一步是让其符合出图标准。同时选中绘制好的圆和六边形,在属性栏或线宽设置中,将它们的线宽修改为“0.30毫米”。别忘了在软件界面底部状态栏开启“显示线宽”按钮,这样设置好的线宽就能在视图中直观呈现出来。至此,一个线型分明、尺寸准确的螺母二维图形就绘制完成了。
