CAD怎么填充图案-CAD快速填充图案的方法

在CAD绘图里,给图形加上填充图案,是个能让图纸瞬间变得直观、专业的常用技巧。它就像给设计图上色,不同的图案能清晰地区分材料、结构或区域。下面,我们就来把填充图案这个功能,从头到尾理清楚。 第一步:找到工具,开始填充 打开你的CAD软件和需要处理的图形文件。填充的入口很好找:通常在绘图工具栏里有一个

在CAD绘图里,给图形加上填充图案,是个能让图纸瞬间变得直观、专业的常用技巧。它就像给设计图上色,不同的图案能清晰地区分材料、结构或区域。下面,我们就来把填充图案这个功能,从头到尾理清楚。

第一步:找到工具,开始填充

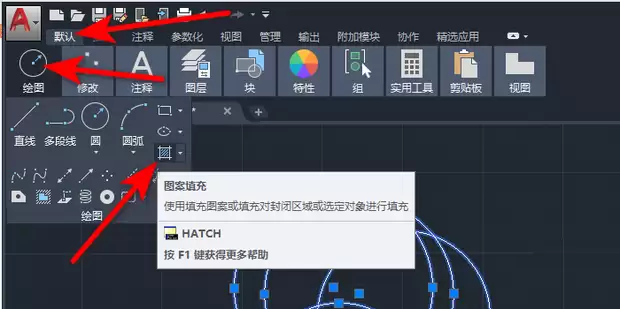

打开你的CAD软件和需要处理的图形文件。填充的入口很好找:通常在绘图工具栏里有一个叫“图案填充”的图标。如果你习惯用命令,直接输入快捷键 BHATCH(或者简写 H)回车,效果是一样的。

第二步:核心设置都在这里

点击工具或输入命令后,界面会弹出“图案填充创建”选项卡。所有的魔法,都发生在这个面板里。

1. 选对图案:丰富库随你挑

点击“图案”旁边的下拉箭头,你会看到一个庞大的图案库。这里面分门别类,应有尽有:纯色的实体填充、各种建筑材料(如砖墙、混凝土)、机械剖面线(如金属、塑料)、甚至草地、砂石等。选择的关键,在于贴合你的设计意图。画建筑平面图,就选代表墙体的填充;做机械制图,金属材质的剖面线就是标准答案。

2. 调好比例:疏密全靠它

“比例”这个参数,直接决定了图案看起来是密集还是稀疏。数值设得太大,图案单元会稀稀拉拉;数值太小,又会挤成一团,看不清细节。这里没有固定值,需要你根据当前图形的打印比例和视觉清晰度,实时拖动滑块或输入数值来预览,找到那个“刚刚好”的状态。

3. 定准边界:范围别出错

告诉CAD你要填充哪个区域,主要有两种方式:

拾取点:点击这个按钮,然后在图形内部空白处点一下。CAD会自动寻找并高亮显示包围该点的最小封闭区域。这是最快捷的方法,前提是你的边界必须严格封闭,没有缺口。

选择边界:如果图形复杂,你可以手动框选或逐个点击组成边界的线条。这种方式更精确,适合处理特殊边界。

4. 其他实用选项

除了上面三个核心设置,还有几个选项能帮你微调:

角度:可以旋转填充图案的方向,比如让剖面线倾斜一定角度,以适应图形布局。

关联性:这个选项默认是开启的。它意味着填充图案会“绑定”在边界上。以后如果你修改了边界形状,填充区域会自动跟随更新,非常智能。如果不需要这个功能,可以关闭它。

第三步:修改与调整

填充完成后觉得不满意?很简单,直接双击已经填充的图案,“图案填充编辑”对话框就会再次打开。之前所有的设置——图案类型、比例、角度等等——都可以在这里重新调整,改到满意为止。

说到底,熟练掌握填充功能,是提升CAD绘图效率与出图质量的关键一步。它让图纸信息层次分明,减少了大量文字说明的麻烦。不妨现在就打开一张图,亲手试试这些步骤,感受一下它带来的便利吧。
