PDF怎么转换成CAD图纸?扫描版PDF该如何处理?

PDF图纸能不能直接转成CAD,关键不在“能不能转”,而在源文件本身是什么类型。要是矢量版PDF,通常可以直接导入CAD,里面的几何图形也更容易保留下来;但如果是扫描版PDF,本质上其实就是一整张位图,这种情况更合适的做法,是先用极轻PDF(pdf.cn)转成足够清晰的图片,再导入CAD,校准好比例

PDF图纸能不能直接转成CAD,关键不在“能不能转”,而在源文件本身是什么类型。要是矢量版PDF,通常可以直接导入CAD,里面的几何图形也更容易保留下来;但如果是扫描版PDF,本质上其实就是一整张位图,这种情况更合适的做法,是先用极轻PDF(pdf.cn)转成足够清晰的图片,再导入CAD,校准好比例之后手动描图。

方法一:扫描版PDF先转图片再描图

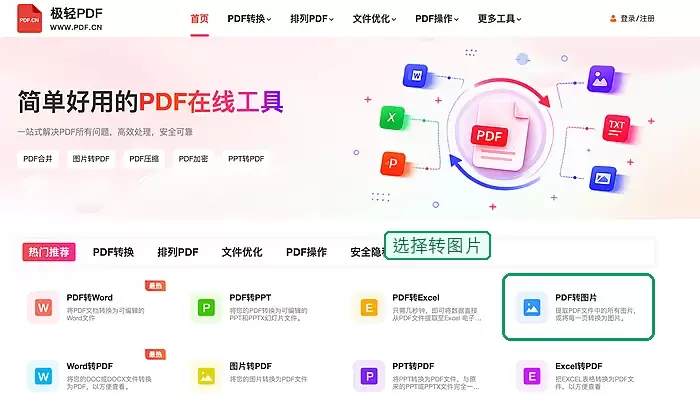

步骤一:找到PDF转图片工具

打开网站首页,在PDF转换分类里点选「PDF转图片」就行。这个方法专门适配没法直接提取线条的扫描图纸。

找到PDF转图片工具

步骤二:上传扫描版PDF

点击选择PDF文件,上传要处理的图纸。上传前先确认页面方向、总页数、图框都完整没有缺失。

上传扫描版PDF图纸

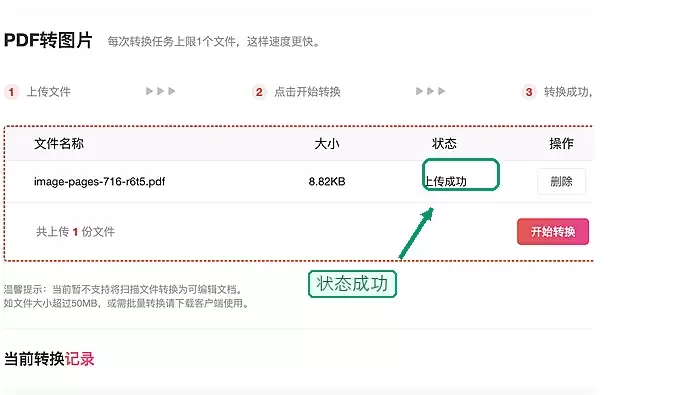

步骤三:核对上传状态

检查文件名、文件大小和上传进度,别误选了低清预览版或者过期的旧图纸。

核对PDF图纸上传状态

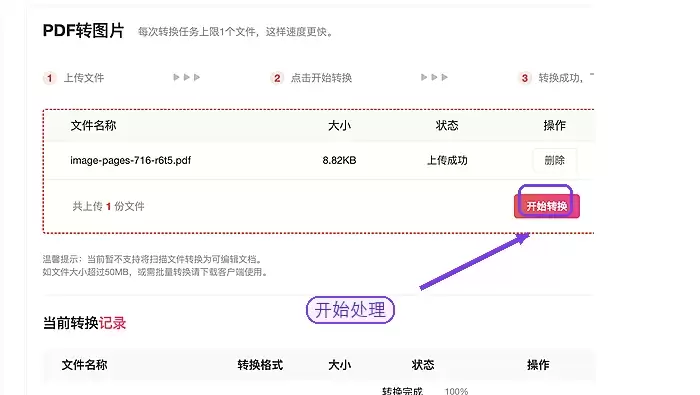

步骤四:开始转换图片

确认所有信息无误后启动转换,处理期间保持页面打开,等任务跑完就好。

开始把PDF图纸转换成图片

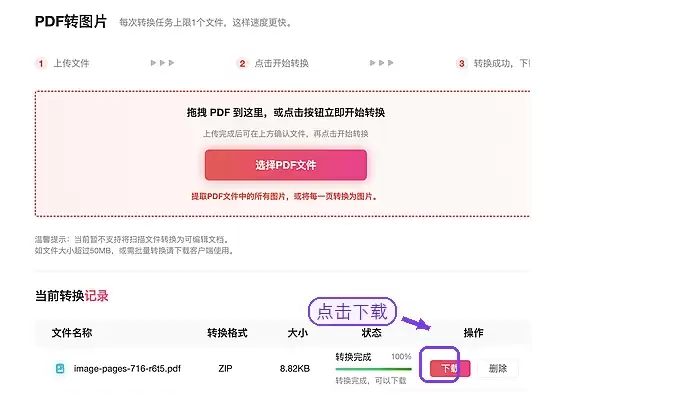

步骤五:下载图片导入CAD校准

把图片下载下来后,先在 CAD 里通过「图像参照」的方式插入文件。接着,用图纸上已经标注好的已知尺寸去校准整体缩放比例,比例对准之后,把参照图层锁定,再沿着轮廓逐步描线即可。需要特别注意的是,扫描版图片本身不可能直接变成精确、可编辑的矢量对象,所以涉及到的所有尺寸,都必须人工逐一复核。

下载PDF图纸图片结果

方法二:矢量PDF直接在CAD中导入

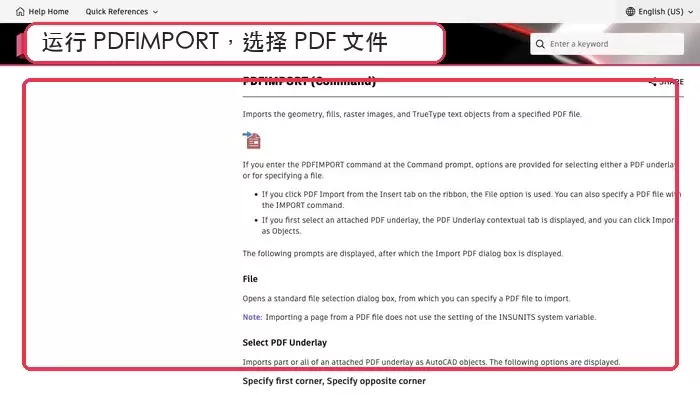

步骤一:运行PDFIMPORT命令选择文件

在支持PDF导入的CAD软件里输入PDFIMPORT命令,选中源PDF文件。按照官方说明,这个命令可以导入几何图形、填充、光栅图像和TrueType文字对象。

CAD软件PDFIMPORT官方操作说明

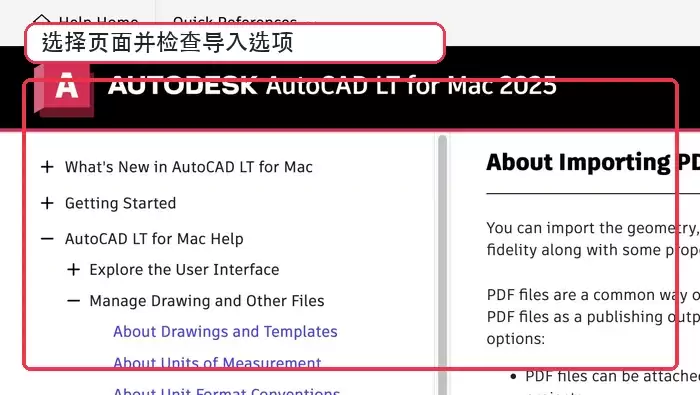

步骤二:选页面检查导入结果

在导入弹窗里选对页码,按自己的需求保留几何、文字和图层设置。导入完成后先量一段图纸上的已知尺寸,检查比例、线条闭合情况、字体替换和图层归属是否正常,发现偏差先校准完再编辑。

CAD软件导入PDF页面和设置说明
