PDF图纸怎么转成CAD可用底图？导入后如何校准比例？

极轻PDF(pdf.cn)目前还不支持直接导出DWG或DXF格式的文件。要是你想在CAD中使用PDF图纸，比如描图、对照查看或添加标注，那可以先把PDF页面转换为图片，再将其作为底图导入CAD。但需注意，这种方法不会生成可编辑的矢量线条，导入后还得根据已知尺寸校准比例。

步骤一：进入PDF转图片功能

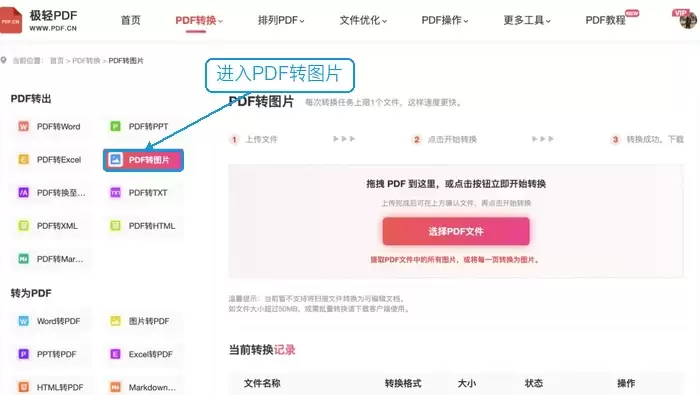

打开「PDF转图片」页面，确认左侧选中的是对应功能。点击「选择PDF文件」，上传需要处理的图纸PDF就好。

步骤二：确认文件并开始转换

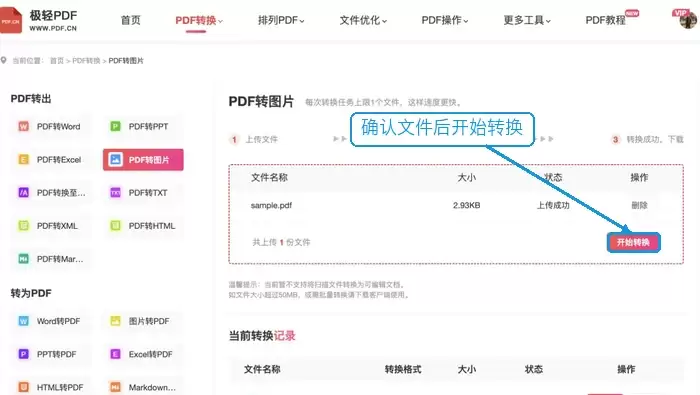

文件上传成功后，先核对下文件名和大小对不对，没问题就点击「开始转换」。要是图纸页数比较多，最好先确认下是不是只需要其中某几页，避免导入一堆无关的图片。

步骤三：下载图片结果

转换完成后，在当前的转换记录里点击「下载」就行。下载的文件通常是压缩包格式，解压后记得按页码检查下图片全不全、方向对不对，优先选清晰度高的页面图来用。

步骤四：在CAD中导入并校准底图

打开CAD图纸后，通过IMAGEATTACH命令选中刚下载的图片，再设置好插入点、比例和旋转角度——Autodesk官方说明里也说了，这个命令就是用来附着图像引用的。导入后，得找一条已知长度的尺寸线，用缩放或对齐工具校准比例，之后就可以分图层描线了。

导入后为什么不能直接编辑线条？

图片底图本质上是栅格图，不包含CAD的线段、圆弧和图层信息。需要编辑的话，得以底图为参照重新描线；如果一定要拿到可编辑的矢量数据，得使用经过授权的专业矢量化工具，并且重点复核尺寸、比例、文字和线型这些内容。
