CAD一键生成PDF图纸

从CAD图纸到PDF文件，用打印功能就能一步到位，省时又省心

无论你是建筑设计师、机械制图员，还是刚接触CAD的初学者，把DWG图纸转成PDF都是日常工作中绕不开的操作。借助CAD软件自带的打印与导出功能，无需安装任何第三方转换器，就能直接输出高清、标准的PDF文件。下面这套经过验证的流程，能帮你快速上手，避免常见踩坑。

步骤1：画好图纸后，直接启动打印命令

图纸绘制或修改完成后，点击顶部菜单栏的“打印”图标，或直接使用快捷键 Ctrl+P（Mac 用户为 Command+P），调出打印设置面板。这是整个转换流程的起点，所有后续配置都从这里开始。

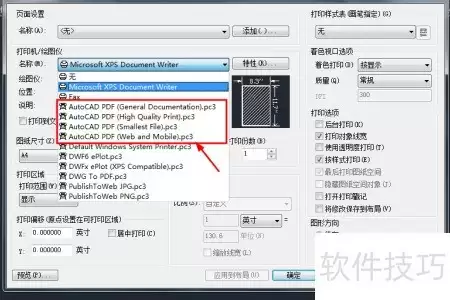

步骤2：选择PDF虚拟打印机，并确认输出样式

在打印对话框的“打印机/绘图仪”下拉列表中，选中系统中已安装的PDF虚拟打印机（例如 DWG To PDF.pc3 或 Adobe PDF）。接着在右侧的“打印样式表”里确认或选择你需要的线型与颜色方案，确保输出的PDF符合行业或项目规范。

? 小提示： 如果列表中找不到PDF虚拟打印机，请检查CAD安装组件是否完整，或前往“绘图仪管理器”手动添加 DWG To PDF.pc3 设备。

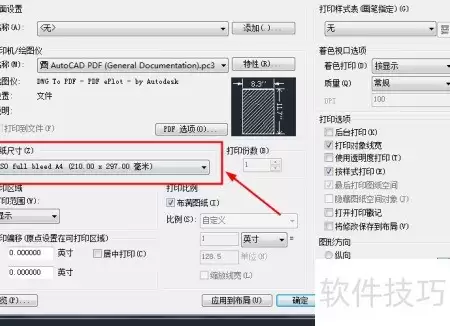

步骤3：设定图纸尺寸，匹配输出需求

在“图纸尺寸”下拉菜单中，根据你的图框大小和出图比例选择合适的幅面，例如 A3（420×297）、A4（297×210） 或自定义尺寸。如果图纸中包含图框与标题栏，建议尺寸与图框严格对应，避免后续打印偏移或裁切。

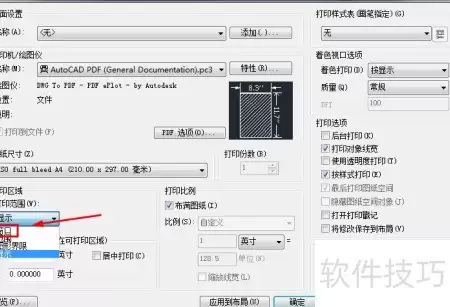

步骤4：将“打印区域”切换为“窗口”模式

在“打印区域”选项中，默认可能是“显示”或“范围”。请务必将其修改为 “窗口”，这是最精准、最常用的区域选择方式。切换后，系统会返回图纸界面，让你手动框定需要输出的具体范围。

? 小提示： 使用“窗口”模式能有效过滤图纸边界外的辅助线、标注或图框外元素，让PDF内容更干净、专业。

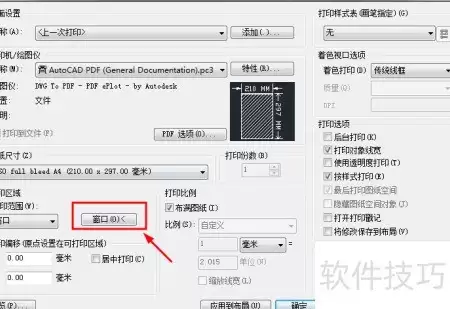

步骤5：返回图纸界面，框选要输出的区域

点击“窗口”按钮后，CAD会自动切换到绘图区域。此时用鼠标依次点击目标区域的 左上角 和 右下角，形成一个矩形选框。确保选框完整包围所有需要输出到PDF的图形、标注和图框。

步骤6：预览效果，确认无误后执行打印

框选完成后，点击打印面板底部的 “预览” 按钮。在预览界面中仔细核对：图纸是否居中、比例是否正确、线条与文字是否清晰完整。确认无误后，点击左上角的“打印”图标，正式生成PDF文件。

? 小提示： 预览时如果发现图纸偏移或比例失调，请返回检查“图纸尺寸”和“打印偏移”设置，或勾选 “居中打印” 选项快速修正。

步骤7：选择保存路径，完成PDF输出

打印命令发出后，系统会弹出“另存为”对话框。浏览并选择你希望存放PDF的目标文件夹，为文件命名（建议使用项目编号+图纸名称的格式），最后点击 “保存”。至此，一张CAD图纸就成功转换为标准PDF文档了。

常见问题

• 问：预览时图纸显示不完整，部分图形丢失怎么办？
  答：通常是因为“窗口”选框没有完全覆盖所有图形。返回步骤5重新框选，确保选框边界超出图框外缘 2~5mm；也可以尝试将“打印区域”改为“范围”再切回“窗口”刷新选框状态。
• 问：输出的PDF线条非常细或颜色与CAD显示不一致，怎么调整？
  答：在打印面板中点击“打印样式表”旁边的编辑按钮，为不同颜色图层指定线宽和颜色映射；推荐直接使用 monochrome.ctb 样式实现黑白统一线宽输出。
• 问：每次都要重复设置图纸尺寸和打印区域，能不能保存成模板？
  答：可以的。在打印面板中完成所有设置后，点击“页面设置”旁边的“添加”按钮，将当前配置保存为命名页面设置。下次打印时直接调用即可一键套用。
• 问：一套图纸有几十张，有没有批量导出为PDF的方法？
  答：AutoCAD 支持“发布”功能（快捷键 Ctrl+Shift+P），可以将多个布局同时发布为多页PDF或单页文件，大幅提升批量出图效率。
• 问：PDF文件太大，如何压缩又不损失清晰度？
  答：在打印面板的“绘图仪特性”中，将“矢量分辨率”适当降低（例如从 1200 dpi 降至 600 dpi），同时关闭“光栅图像”的高质量选项；也可以在导出后用专业PDF工具做二次压缩。

掌握这套 CAD转PDF 的标准操作流程，你就能在任何项目中快速、稳定地输出高质量的图纸文件。不管是日常交付、图纸归档还是团队协作，都能游刃有余。现在就去打开你的CAD文件，试着输出第一张PDF吧。
