天正电气CAD自动生成图纸目录
对于经常与CAD打交道的朋友来说,编图纸目录这件事,听起来简单,做起来却常常让人头大——手动逐项输入图纸名称、图号、比例,不仅枯燥,还容易出错。说到底,就是缺少一把趁手的“工具”。其实天正CAD里早就内置了一个非常实用的功能:自动生成图纸目录。它的原理和CAD属性提取差不多——先把标题栏做成带属性的
对于经常与CAD打交道的朋友来说,编图纸目录这件事,听起来简单,做起来却常常让人头大——手动逐项输入图纸名称、图号、比例,不仅枯燥,还容易出错。说到底,就是缺少一把趁手的“工具”。其实天正CAD里早就内置了一个非常实用的功能:自动生成图纸目录。它的原理和CAD属性提取差不多——先把标题栏做成带属性的图块,插到每张图纸里,然后系统自动把这些属性信息(图名、图号、比例等)提取出来,汇总到天正自带的表格中,一份规范的目录就自动生成了。这个过程几乎不需要手动输入,效率一下子提了上来。
不过,天正的帮助文档对这个功能的介绍比较简略,很多朋友第一次接触时往往摸不着头脑。下面就把操作步骤拆开来讲,一步步说清楚,希望能帮你快速上手。

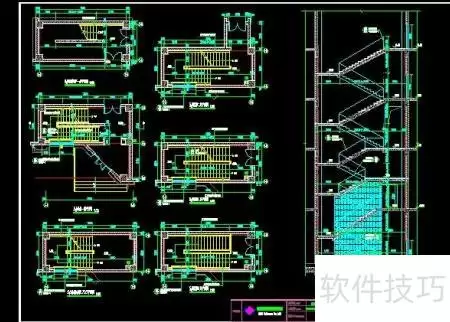

1、 标题栏按1:1比例绘制,与实际图纸尺寸一致。将图纸名称和图号以CAD属性形式插入标题栏内,文字样式及字高可自行设定,确保不影响正常使用即可。
2、 输入ATT快捷方式,即可开启属性定义功能。

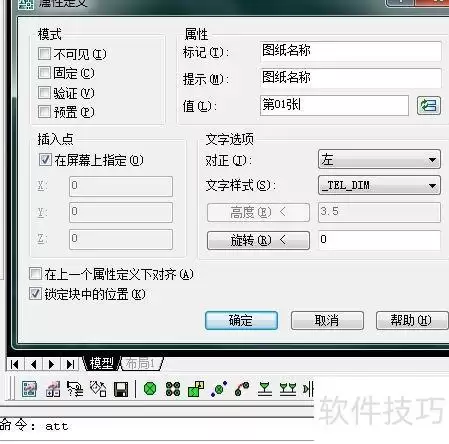

3、 在属性栏中将图纸名称替换为第01张,提示文字设为图纸名称,完成修改。

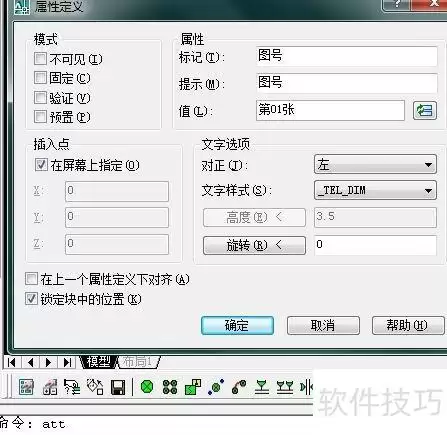

4、 图号同样采用此法完成。

5、 将完成的标题栏创建为天正图块,方便后续插入图框时调用。
6、 天正菜单中设置图库管理选项

7、 图库管理:图片资源库

8、 图库中的普通标题栏图框集合

9、 新图纸入库普通标题栏

10、 选定入库区域后点击端点


11、 新图制作完成并入库


12、 天正菜单中选择文件布图并插入图框


13、 选取图幅并插入标准标题栏


14、 选新入库标题栏并插入


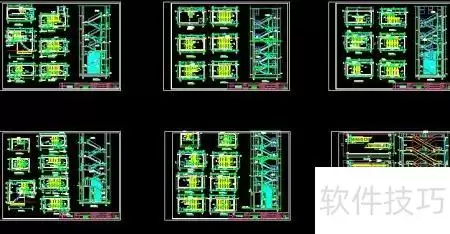

15、 根据每张图纸的内容,将图框中的图形名称和图号逐一填写完整(示例中仅设置了前两个,其余请自行补充),设置完成后务必保存文件,避免信息丢失。
16、 双击标题栏,依次修改图号与图纸名称后确认。


17、 重复步骤2,修改第二个标题栏,图号更新为第02张。


18、 完成所有标题栏修改后,依次点击天正菜单中的文件布图与图纸目录选项。

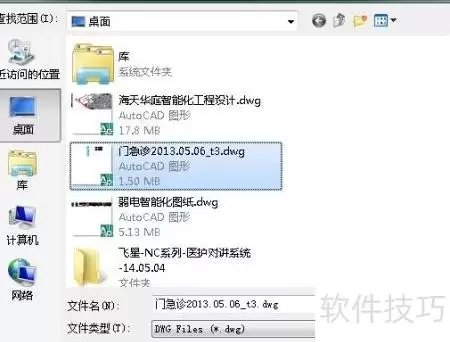

19、 挑选文件


20、 生成目录结构
