微型忆阻型射频开关无需供电可保持工作状态

先说几个核心判断：射频开关这个“小东西”，正在成为5G/6G芯片里最头疼的瓶颈之一。2G时代一个收发单元只需要4个开关，到了5G可能就要50个甚至上百个——数量一多，芯片面积、成本、功耗全跟着涨。而新加坡国立大学领衔的国际团队，刚刚在《自然》上发了一篇论文，他们用了一种带“记忆”的微型开关，直接把这个问题往前推了一大步。

先搞明白射频开关是干什么用的。它就像无线系统里的交通指挥员，负责决定信号往哪走、走不走。传统开关一断电就“失忆”，每次重新上电都得重新配置，功耗自然降不下来。而这次团队的思路是：把忆阻型射频开关——就是那种能记住自己状态、断电后也不丢配置的器件——塞进通信芯片里。

关键材料是六方氮化硼（hBN），一种二维材料。团队把厚度只有8纳米的hBN薄膜夹在两层金电极之间，当成开关的核心。当施加一个短暂的电脉冲，hBN内部会形成或断裂纳米尺度的导电通道，器件的电阻状态就变了。更妙的是，电脉冲一消失，这个状态还能一直保持下去——这就是所谓的“记忆”能力。

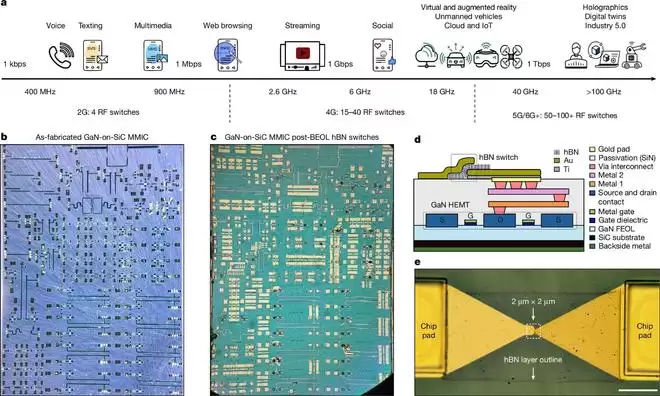

从尺寸上看，差距相当惊人。单个hBN开关只有2微米×2微米，而传统射频开关至少得占0.1平方毫米，换算下来是hBN开关的2.5万倍。团队把这套忆阻开关直接集成到了商用的氮化镓芯片平台上，并进一步实现了可重新配置的单片微波集成电路（MMIC）。测试结果表明，这个器件能在最高100吉赫兹的频率范围内工作——5G的频段完全覆盖，6G探索中的频段也够得着。其中性能最好的串联开关，信号损耗只有0.3分贝。

光有开关还不够，得看能不能跑实际电路。团队把它装进了衰减器、功率分配器和滤波器里。滤波器这边，实现了6吉赫兹的频率调节，证明这玩意儿不仅能当个功能单元用，还能撑起完整的射频电路功能。

下一步的方向也很明确：团队打算直接在氮化镓芯片上生长hBN材料，省掉复杂的转移工序，同时优化电极结构和芯片表面处理来提升器件寿命。另外，他们还会用计算模型辅助设计更大规模的电路，在真正动手制造之前就把性能预测出来。

总的来说，这枚小小的忆阻开关，把射频芯片的尺寸和功耗同时往下压了一截——对于5G和未来6G那种动辄几十上百个开关的系统来说，这个方向值得持续关注。
