柏楚CypCut激光切割软件实战：从图形导入到安全加工的全流程指南

柏楚激光切割软件（如CypCut）并非普通的办公工具，它直接控制物理切割设备。图形导入、材料参数、加工顺序及空跑检查中的任何疏忽，都可能导致板材报废、撞头、漏切或边缘发黑。新手应优先通过简单图形掌握完整流程，而非直接处理复杂订单，以确保操作安全与质量。

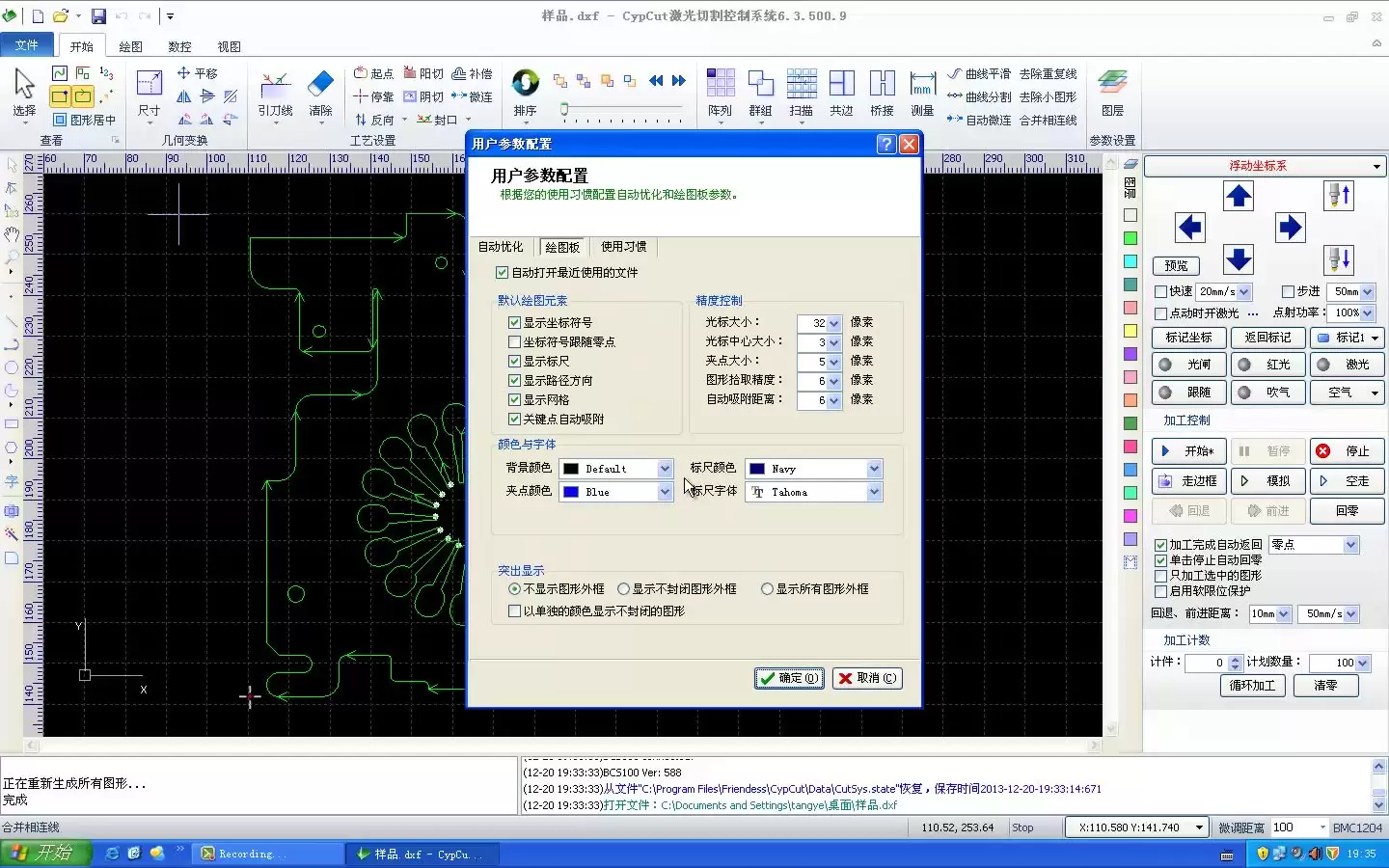

导入图形后的关键检查：尺寸与闭合

图形文件通常源自CAD、排版软件或客户提供的矢量文件。导入软件后，首要任务并非排版，而是严格检查单位与尺寸。毫米图纸若被误识别为英寸，或缩放比例错误，将导致零件尺寸完全失真。建议选中外框，核对软件显示的宽高是否与图纸一致，并使用测量工具验证关键孔位。

其次，必须检查图形是否闭合。激光切割依赖连续路径，断开的线段、重叠线或极短碎线会严重影响加工质量。发现异常时，应在软件内清理节点、合并线段并删除重复路径，而非依赖现场切割验证。图形越干净，后续的排序与引线设置越稳定。

参数设置：拒绝万能值，匹配材料特性

激光切割参数需综合考量材料类型、板厚、喷嘴规格、气体类型、切割速度、功率及焦点位置。新手常见误区是将上一张板的参数直接套用于下一张板。薄板与厚板、不锈钢与碳钢、切割与打标，其参数要求截然不同。

虽然可参考设备商提供的工艺库，但实际加工前必须进行小样测试。设置速度时，需平衡效率与质量：速度过快可能导致切不透，过慢则易烧边。功率亦非越高越好，过高会导致边缘挂渣及热影响区变宽。稳健的做法是先调用相近材料工艺，再根据试切结果微调，直至达到切透、边缘不过烧且挂渣可控的标准。

加工顺序与引线优化：影响成品稳定性

加工顺序对成品质量至关重要。一般原则是“先内孔，后外轮廓”。若先切开外轮廓，零件可能因应力释放发生轻微移动，导致内部小孔切割位置偏移。软件中应检查并手动调整路径顺序，这对多小孔、细长结构或易翘曲零件尤为关键。

引线位置的选择同样需要谨慎。将引线置于外观关键边会留下明显痕迹，置于窄小区域则可能引起烧蚀或变形。建议新手将引线放置在不影响装配和外观的位置，并通过预览路径确认入口与出口方向，以减少视觉瑕疵。

加工前必做：模拟、边框与空运行检查

正式切割前，必须运行模拟功能，观察路径是否存在跳跃、漏切或顺序异常。随后进行边框检查，让机头沿加工范围移动一圈，确认图形未超出板材边界且不会撞击夹具。此步骤在新图、新板材或新夹具布局时不可省略。

空运行阶段可不开启激光，仅观察运动轨迹与速度变化。一旦发现异常，立即停止并返回软件修改图形或参数。切勿带着疑问开始加工，因为激光切割不同于文档编辑，错误往往不可逆。

切后复盘：根据边缘状态反推问题

切割完成后，需根据边缘状态反推潜在问题：

• 切不透：检查速度是否过快、功率是否不足、焦点是否偏离或气压异常。
• 边缘发黑：通常因速度过慢或热量过大导致。
• 挂渣严重：可能涉及焦点位置、气体类型或速度设置不当。
• 孔变形：可能与加工顺序、引线位置或热积累有关。

每次调整仅修改一个主要参数，以便准确判断变化来源。此外，正式加工前需核对板材原点与零件方向。软件中的图形正确不代表机床上的方向正确，尤其是涉及安装孔、折弯方向或左右件区分的零件，镜像错误会导致整板报废。建议通过边框功能确认加工范围，并让机头移动至关键角点，验证其与实际板材位置的一致性。

新手实战：使用测试图建立安全闭环

初次练习建议使用专用测试图，而非直接处理客户订单。可绘制一个50mm方形，内部包含两个圆孔及一小段文字打标。该测试图能同时验证尺寸精度、内外轮廓顺序、打标工艺及引线效果。切割后使用卡尺测量外框与孔距，观察切口完整性，并确认文字仅为打标而非切穿。

记录每次试切的参数（材料、厚度、速度、功率、气压）及效果，建立个人工艺参考库。柏楚软件虽便捷，但无法替代现场经验，需结合软件参数、设备状态及材料批次综合判断。

最后，加工前需进行设备侧确认：检查冷却系统、气压、抽风装置、板材固定及急停按钮是否正常，并确保操作人员处于安全位置。软件路径正确不代表现场条件完备，特别是在更换板材、喷嘴或刚完成维护后，务必先进行低风险试跑。将软件检查与设备检查结合，方构成完整的激光切割操作闭环。

学习柏楚激光切割软件的核心不在于记忆所有按钮，而在于建立安全闭环：图形干净、尺寸正确、参数有据、路径可预览、边框已检查、试切可复盘。掌握这些基础，处理真实订单时将更加稳健可靠。
