sata接口线怎么接硬盘与主板连接图解教程

SATA接口的核心优势在于“防呆”，只要不暴力硬插，物理上几乎不可能接错。但很多新手在机箱狭窄空间内操作时，常因分不清哪头接主板、哪头接硬盘，或误将供电线强行插入数据口而导致针脚弯曲。SATA连接的本质是两条独立通路：一条负责数据传输（SATA数据线），一条负责电力供应（SATA供电线），两者缺一不可。

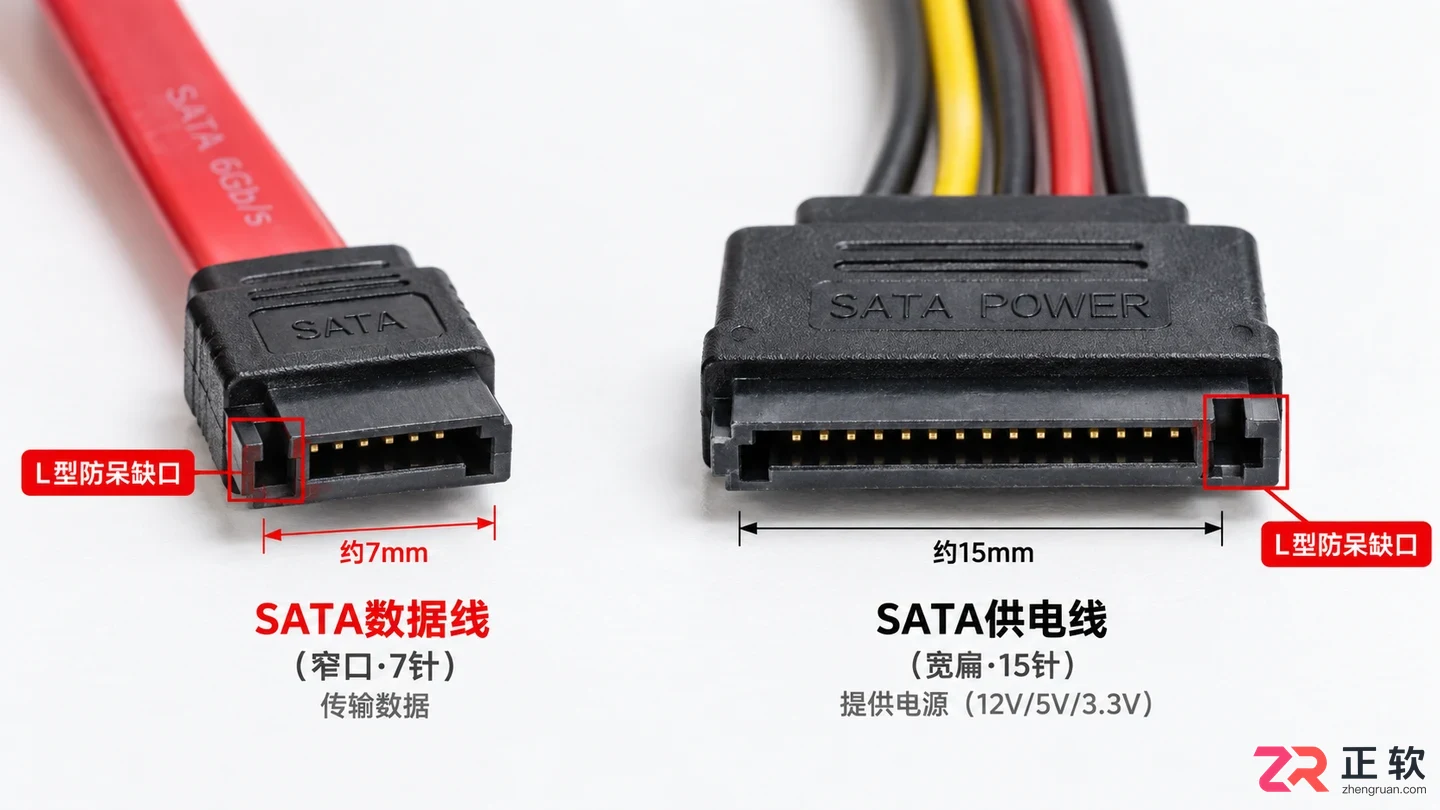

左侧为窄口SATA数据线，右侧为宽口SATA供电线，注意L型缺口方向差异

识别两种不同的SATA线材

在动手之前，必须先分清手里拿的是什么线。SATA系统由两根完全不同的线缆组成，它们的接口形状和来源截然不同。

SATA数据线通常较细，两端接口相同，呈L型缺口设计。这根线的一端连接主板上的SATA接口，另一端连接硬盘的数据口。线材颜色多样（红、黑、蓝常见），内部有7个针脚位置。

SATA供电线则来自电源供应器（PSU），接口较宽，呈扁平长条状，同样具有L型防呆缺口，但缺口方向与数据线不同。它内部有15个针脚位置，负责为硬盘提供3.3V、5V和12V电压。切记：数据线接口窄，供电线接口宽，两者物理结构互不兼容，无法互换插入。

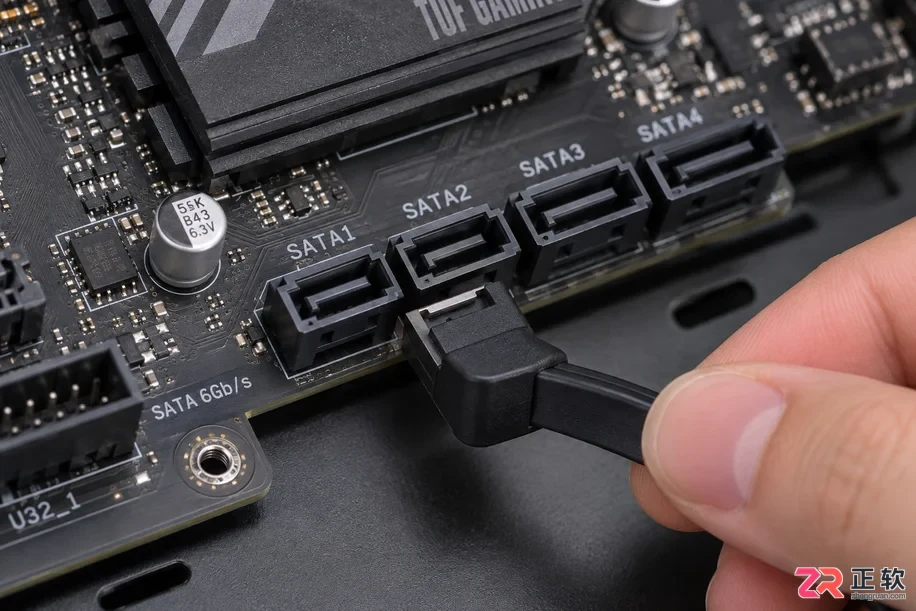

主板边缘的SATA接口阵列，标注有SATA1/SATA2字样

第一步：连接主板端数据线

先处理主板端，因为机箱内部空间复杂，先固定好主板侧的线路有助于后续理线。

1. 找到主板边缘标有“SATA1”、“SATA2”等字样的接口。这些接口通常成排排列，颜色可能相同也可能不同（不同颜色往往代表不同的SATA版本或控制器通道，但对普通使用无影响）。
2. 观察接口内部的塑料挡片，确认L型缺口的方向。
3. 拿起SATA数据线的一端，将接口的L型缺口对准主板接口的凸起部分。
4. 垂直插入并轻轻按压，直到听到轻微的“咔哒”声或感觉到卡扣锁紧。部分高端主板带有金属卡扣，需按下卡扣后再拔出。

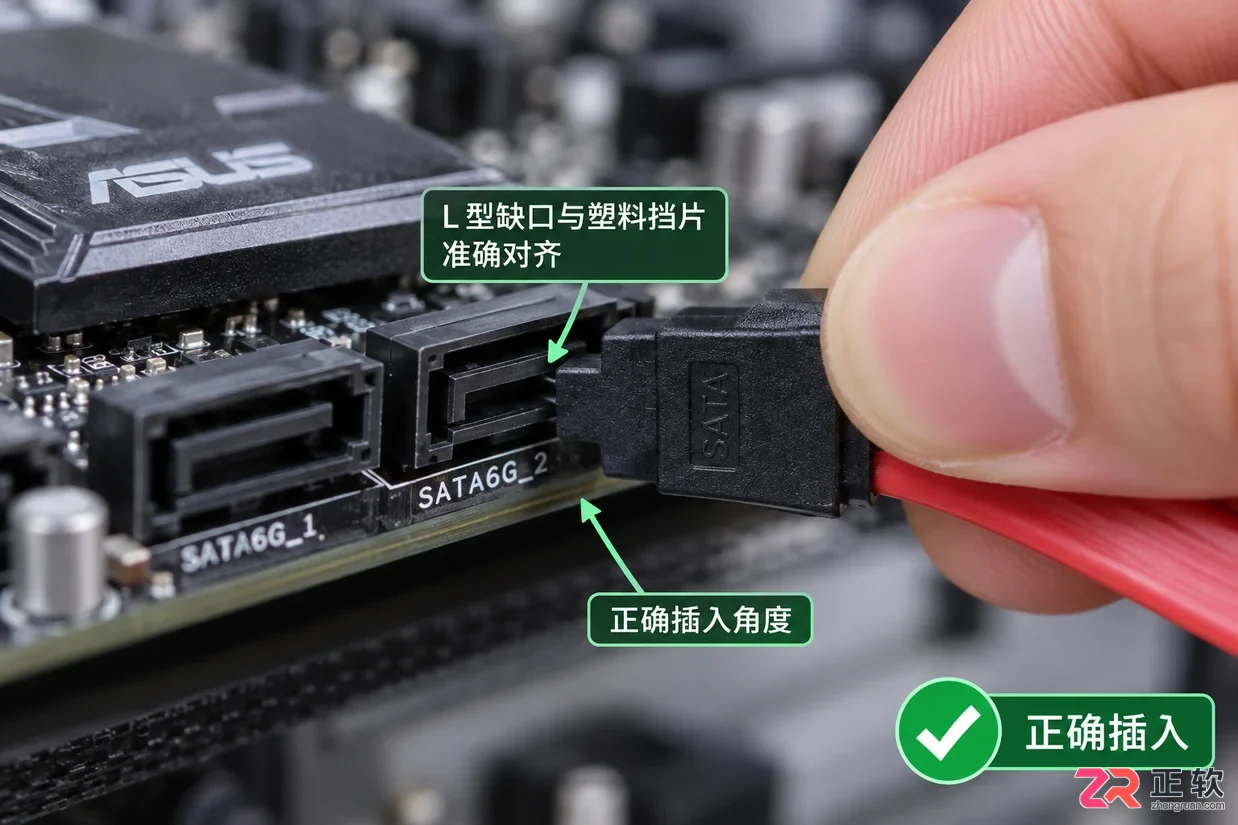

SATA数据线L型缺口对准主板接口凸起插入

第二步：连接硬盘端数据与供电

接下来处理硬盘端。如果是3.5英寸机械硬盘或2.5英寸固态硬盘，接口布局一致：较短的是数据口，较长的是供电口。

1. 连接数据线：将SATA数据线的另一端插入硬盘较短的接口。注意L型缺口方向，确保平整插入。由于硬盘通常固定在托架或机箱壁上，空间狭小，建议使用直角弯头的数据线，或者先插好线再固定硬盘。
2. 连接供电线：从电源引出的SATA供电线中找到对应的扁平接口。将其对准硬盘较长的供电接口，L型缺口对齐后推入。供电线通常没有卡扣，依靠摩擦力固定，务必插到底，避免接触不良导致硬盘频繁掉线。

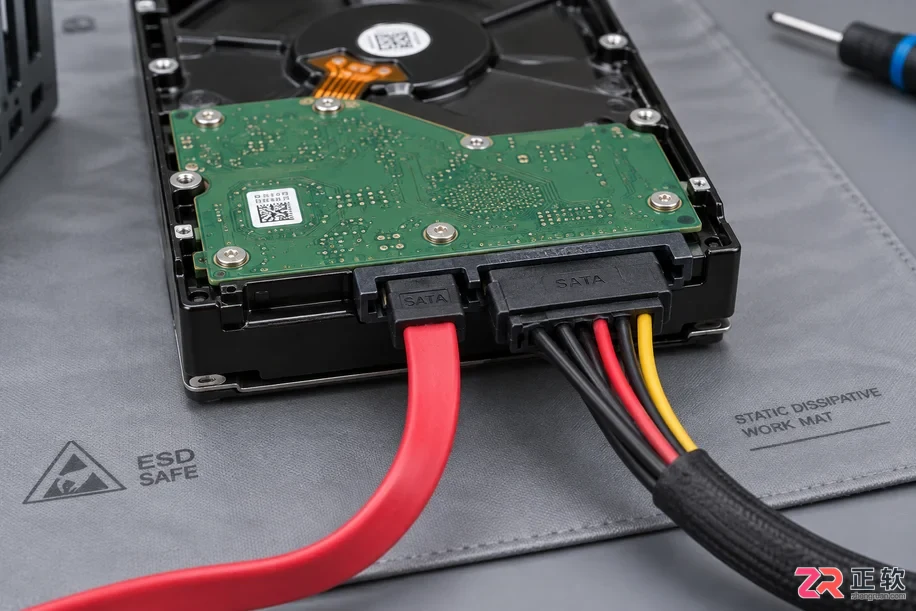

硬盘背部同时连接了SATA数据线和供电线

常见错误与排查逻辑

即使接线完成，系统也可能无法识别硬盘，这通常源于以下因果链条：

• 现象：BIOS中看不到硬盘，或硬盘发出异响后停止工作。
• 原因1：供电未插紧。SATA供电线若未完全插入，硬盘电机无法启动。检查供电线是否松动，尝试更换电源上的另一个SATA供电接口。
• 原因2：数据线损坏或接触不良。SATA数据线内部导线纤细，过度弯折易断裂。替换一根已知良好的数据线进行测试。
• 原因3：主板SATA端口禁用。部分主板在M.2插槽占用时会关闭特定的SATA接口。查阅主板手册，确认当前使用的SATA端口是否被共享资源占用。

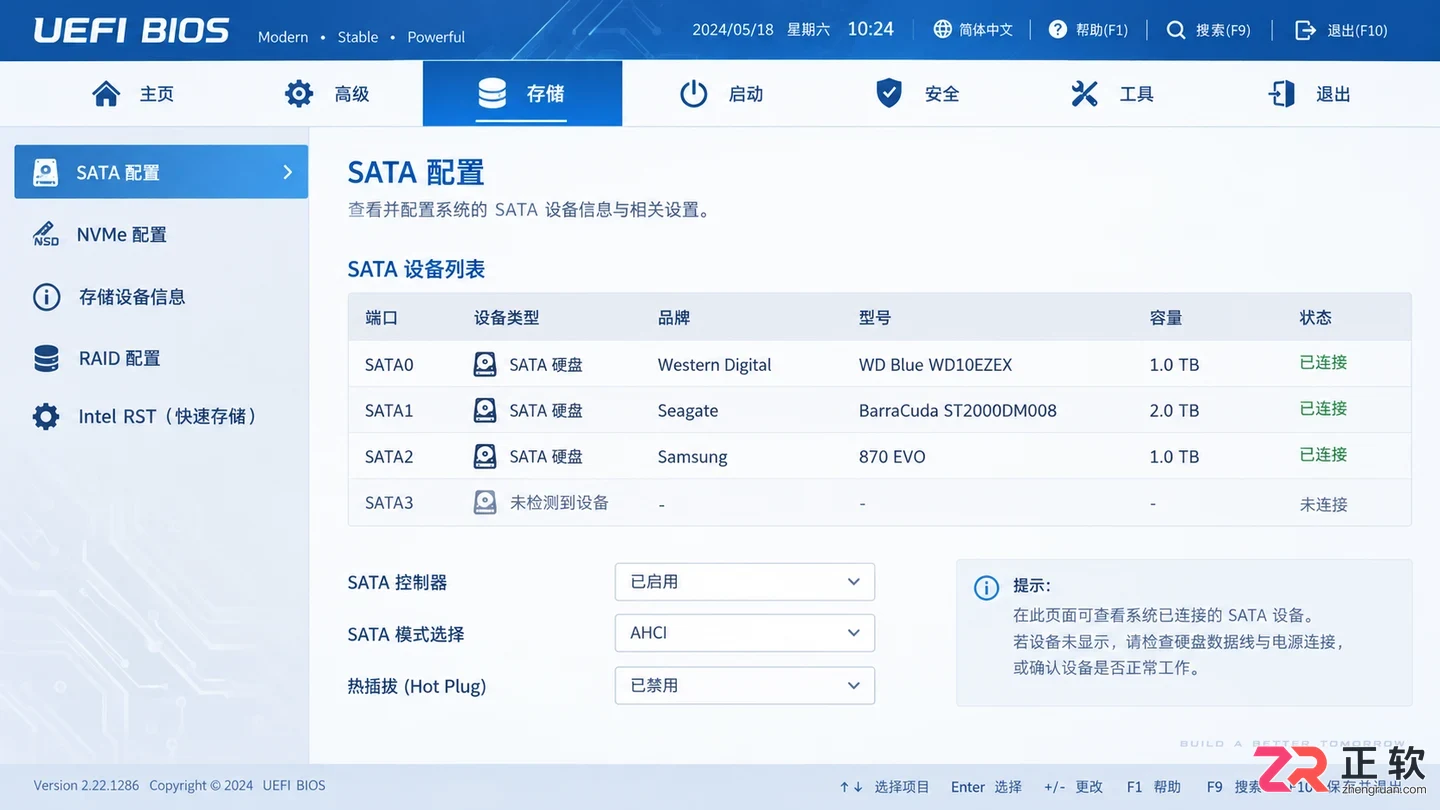

BIOS设置界面中Storage选项下显示已连接的SATA硬盘型号

SATA接口的可靠性建立在正确的物理连接之上。只要遵循“窄口接数据、宽口接供电、L型缺口对位”的原则，即可避免绝大多数硬件损伤。接线完成后，开机进入BIOS确认存储设备列表中出现对应型号，即标志着物理层连接成功。
