声卡连接电脑的线怎么插接口位置与接线步骤图解

将声卡连接到电脑是提升录音质量或改善听觉体验的第一步。对于大多数用户而言，这看似简单的“插头对插孔”操作，常因接口混淆或接触不良导致设备无法识别。正确的物理连接不仅能确保信号稳定传输，还能避免不必要的电流干扰。

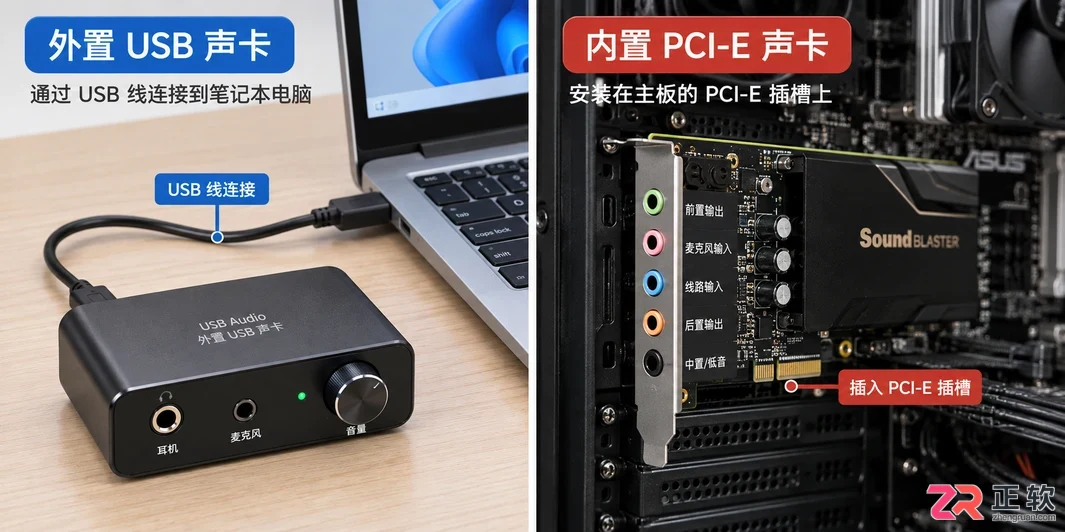

声卡与电脑连接的常见形态：外置USB声卡与内置PCI-E声卡对比

概述

声卡主要分为外置（如USB声卡、音频接口）和内置（如PCI-E声卡）两类。外置声卡通过数据线与电脑通信，供电也通常来自该线路；内置声卡则直接安装在主板插槽上，音频输出需通过机箱前面板或后面板的接口引出。无论哪种类型，核心逻辑都是建立“数据通路”和“音频通路”。

关于【外置USB声卡】的接线

外置声卡是目前最主流的连接方式，其优势即插即用，无需打开机箱。连接过程主要涉及两根线：USB数据线和音频输入/输出线。

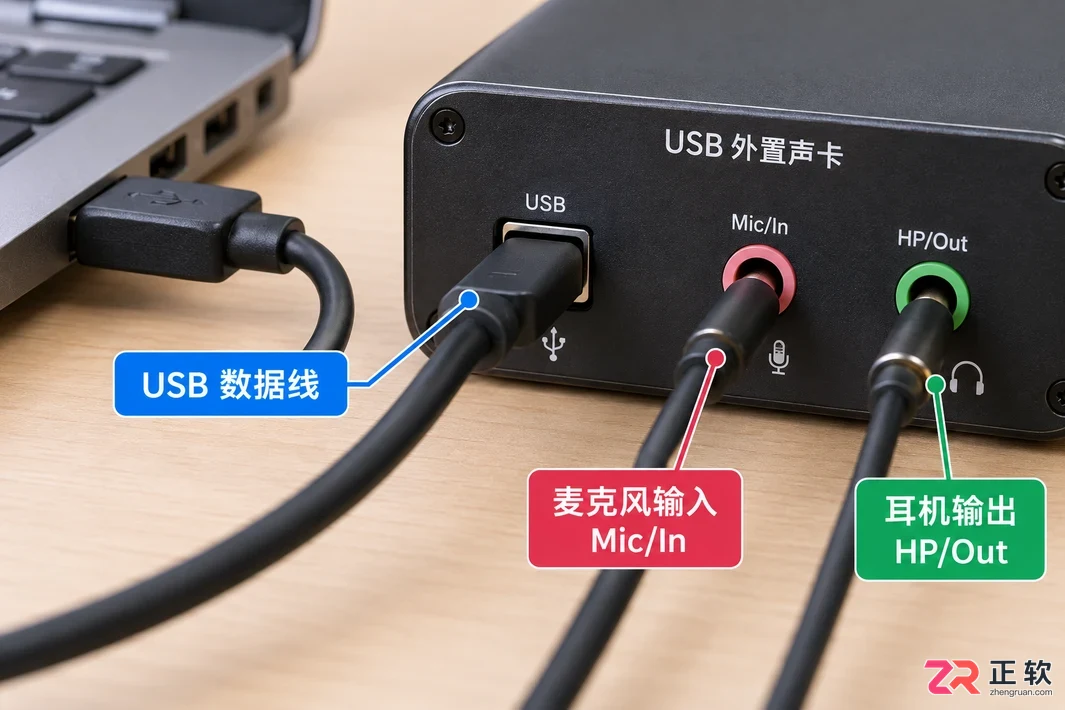

关于【外置USB声卡】的接线

1. 连接USB数据线

找到声卡背部的USB接口（通常为Type-B方形口或Type-C口），使用随附的数据线一端插入声卡，另一端插入电脑的USB端口。

• 优先选择USB 3.0及以上接口：蓝色或红色的USB接口通常提供更稳定的供电和数据带宽，适合高采样率录音。
• 避免使用Hub集线器：建议直接连接主板背后的USB接口，以减少信号衰减和供电不足的风险。

2. 连接麦克风与耳机

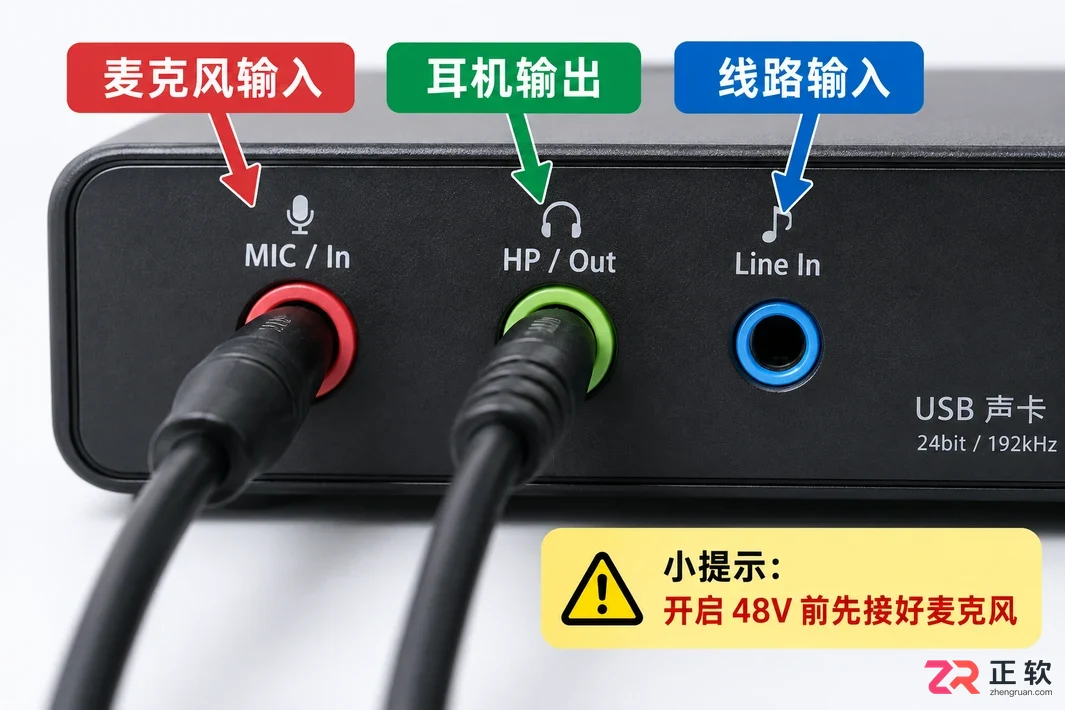

在USB连接建立后，需接入音频设备。观察声卡正面的接口标识：

• MIC/In接口：通常为红色或标有麦克风图标，用于连接电容麦或动圈麦。若使用48V幻象电源，需先开启声卡上的+48V开关再插入麦克风。
• HP/Out接口：通常为绿色或标有耳机图标，用于连接监听耳机或音箱。

注意区分“线路输入（Line In）”和“麦克风输入（Mic In）”，前者电平较高，直接接麦克风会导致声音极小或底噪过大。

2. 连接麦克风与耳机

关于【内置PCI-E声卡】的安装与接线

内置声卡需要打开机箱操作，适合追求极低延迟和专业扩展性的用户。接线分为“卡体安装”和“面板连线”两部分。

1. 安装声卡本体

断开电脑电源，打开机箱侧板。找到主板上空闲的PCI-E x1或x4插槽（通常位于显卡下方），移除对应的机箱挡板条，将声卡金手指对准插槽垂直按下，直至卡扣锁紧。拧紧固定螺丝后，盖上机箱。

2. 连接前面板音频线

许多高端主板或独立声卡支持机箱前面板的耳机/麦克风插孔。这需要连接一根细小的跳线（HD Audio或AC97）。

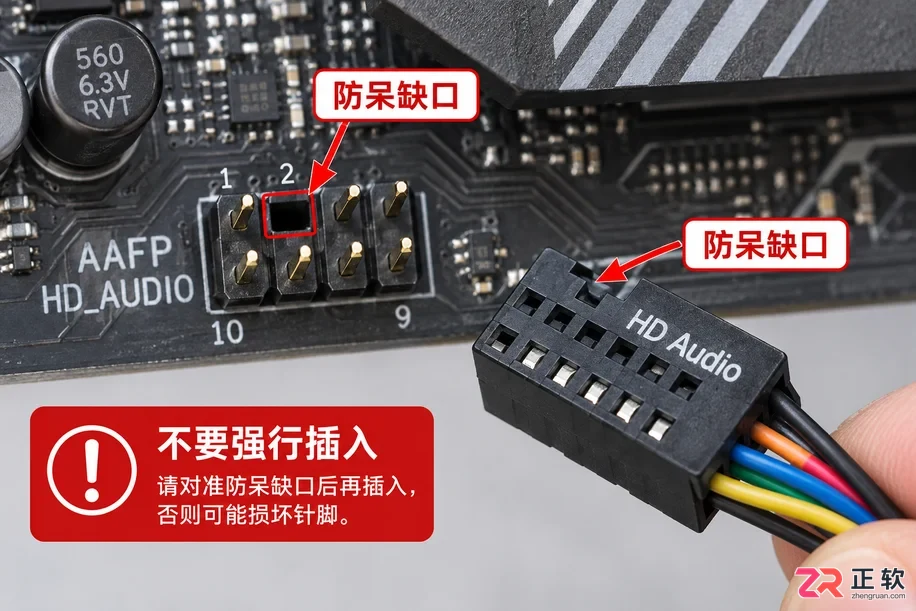

• 定位针脚：在主板上寻找标有“AAFP”、“HD_AUDIO”或“JFP2”的9针插座（缺第2针）。
• 对齐缺口：将声卡或主板附带的HD Audio跳线插头，对准防呆缺口插入。切勿强行插入，以免烧毁针脚。

2. 连接前面板音频线

3. 后置接口接线

内置声卡安装好后，其音频输出依赖机箱背部或声卡自带的挡板接口。遵循国际通用的颜色标准进行接线：

• 绿色接口：前置主声道输出，连接音箱或耳机。
• 粉色接口：麦克风输入，连接话筒。
• 蓝色接口：线路输入，用于连接外部音源（如合成器、手机播放端）。
• 黑色/橙色/灰色：环绕声道输出，仅在组建5.1或7.1声道系统时使用。

关于【连接后的检查】

物理接线完成后，不要急于打开录音软件，先进行基础状态确认。

1. 观察指示灯：外置声卡接通USB后，电源灯应常亮；插入麦克风时，部分声卡的增益指示灯会随声音闪烁。
2. 系统识别：进入电脑“声音设置”，查看输出和输入设备列表中是否出现了新声卡的名称。若显示为“Realtek High Definition Audio”而非声卡品牌名，说明驱动未安装或USB连接未被识别。
3. 测试通路：播放一段音乐，确认声音从连接的音箱或耳机发出；对着麦克风说话，观察系统音量混合器中的输入电平条是否有跳动。

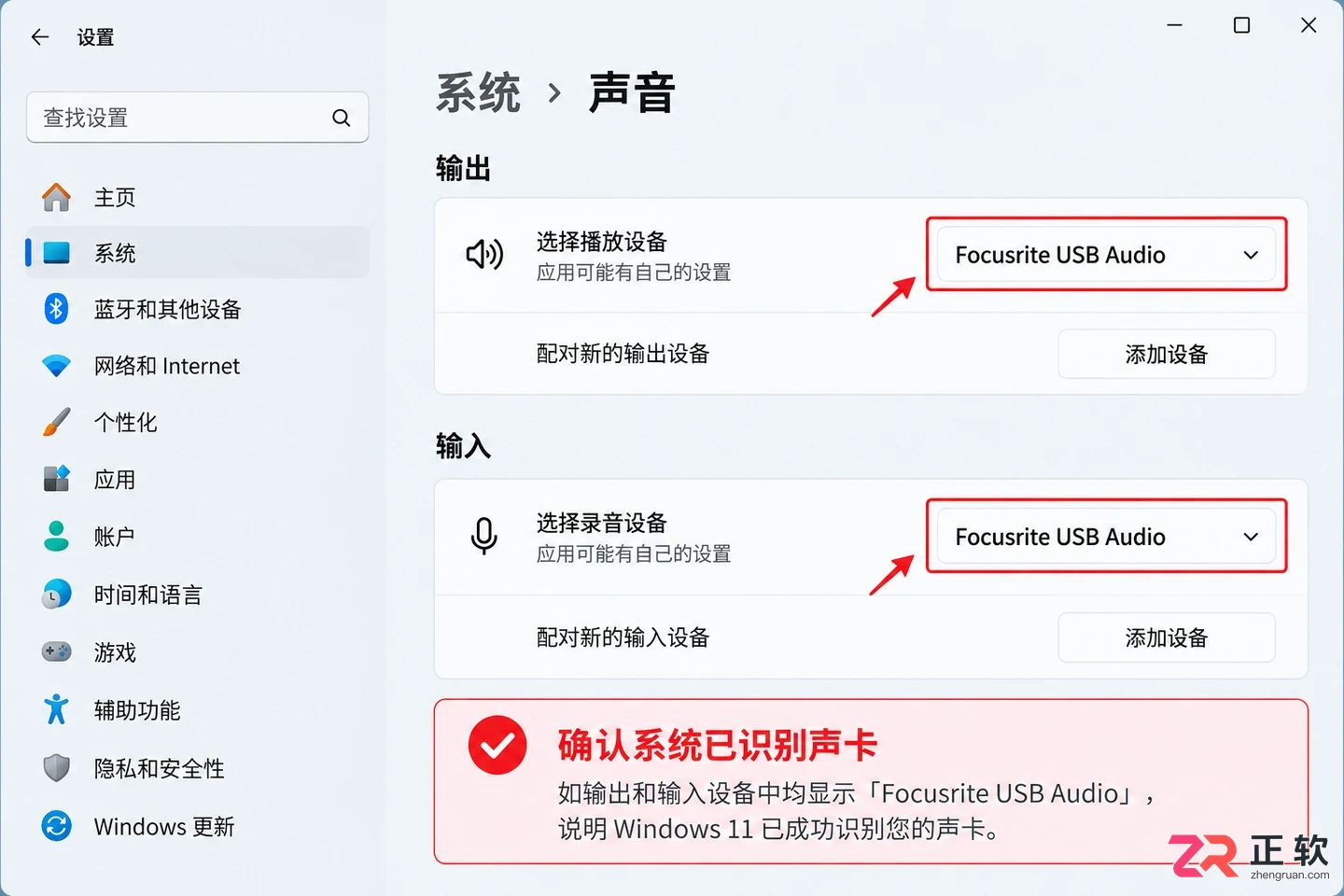

在系统设置中确认声卡已被正确识别

若指示灯不亮或系统无反应，首先尝试更换USB线缆或USB端口，排除线材故障。对于内置声卡，需重新检查PCI-E插槽是否插紧以及HD Audio跳线是否松动。
