采集卡安装教学视频教程详细操作讲解

刚买回来的采集卡插上电脑，画面却是一片漆黑，或者提示“无信号”，这种时候确实挺让人头大的。别急，这通常不是设备坏了，而是某个环节的连接顺序或设置没对上。对于第一次接触采集卡的朋友来说，理清“信号从哪里来、到哪里去”比盲目调试更重要。

最先要检查的，永远是那几根HDMI线的走向。很多新手容易犯的一个错误是把线插反了，或者忽略了采集卡需要独立供电的事实。只要确保信号源（比如PS5、Switch或另一台电脑）的输出端连到了采集卡的“HDMI In”，而采集卡的“HDMI Out”连到了你的显示器，物理链路就通了一大半。记得，如果采集卡有USB供电口，一定要插上，否则它根本没法工作。

确认硬件连接与供电状态

在动手拧螺丝之前，先看清楚接口上的微小标识。采集卡通常有两个HDMI接口，一个标着“Input”或“In”，另一个标着“Output”或“Out”。

1. 将游戏机或摄像机的HDMI线插入采集卡的“Input”接口。
2. 用另一根HDMI线，从采集卡的“Output”接口连接到你的显示器或电视。
3. 使用USB数据线将采集卡连接到电脑的USB 3.0接口（通常是蓝色接口），并确保另一端接通电源适配器（如果需要）。

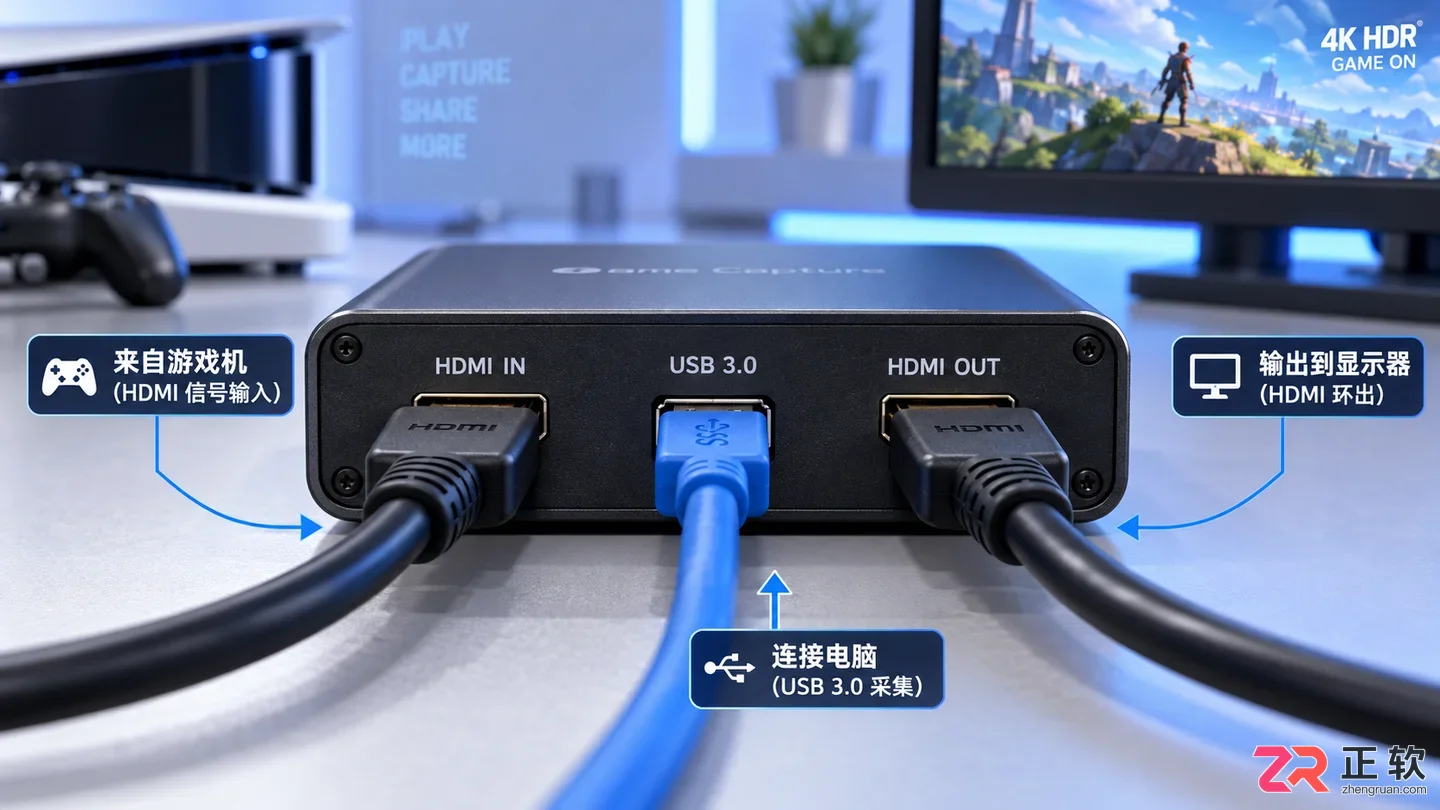

清晰展示HDMI Input与Output的区别及USB供电连接

接好线后，观察采集卡上的指示灯。大多数主流采集卡在通电且检测到信号时，会亮起红灯或蓝灯。如果灯不亮，先换个USB口试试，或者检查USB线是否支持数据传输——有些廉价的线只能充电，传不了数据。

电脑端驱动识别与软件准备

硬件连通只是第一步，电脑得“认识”它才行。现在的Windows 10和11系统对大多数UVC标准的采集卡支持很好，往往插上就能用，但为了稳定性和功能完整，建议还是去官网下载专用驱动。

打开“设备管理器”，展开“声音、视频和游戏控制器”或“图像设备”。如果你能看到类似“USB Video Device”或品牌名称的设备，且没有黄色感叹号，说明驱动已正常加载。如果显示未知设备，那就必须去品牌官网找对应型号的驱动程序安装了。

接下来是重头戏：配置采集软件。这里以最常用的免费开源软件OBS Studio为例，它的兼容性最好，也最适合新手入门。

OBS中添采集源与画面调试

打开OBS后，不要急着点“开始直播”，先在“来源”面板里加个新东西。点击底部的“+”号，选择“视频捕获设备”。

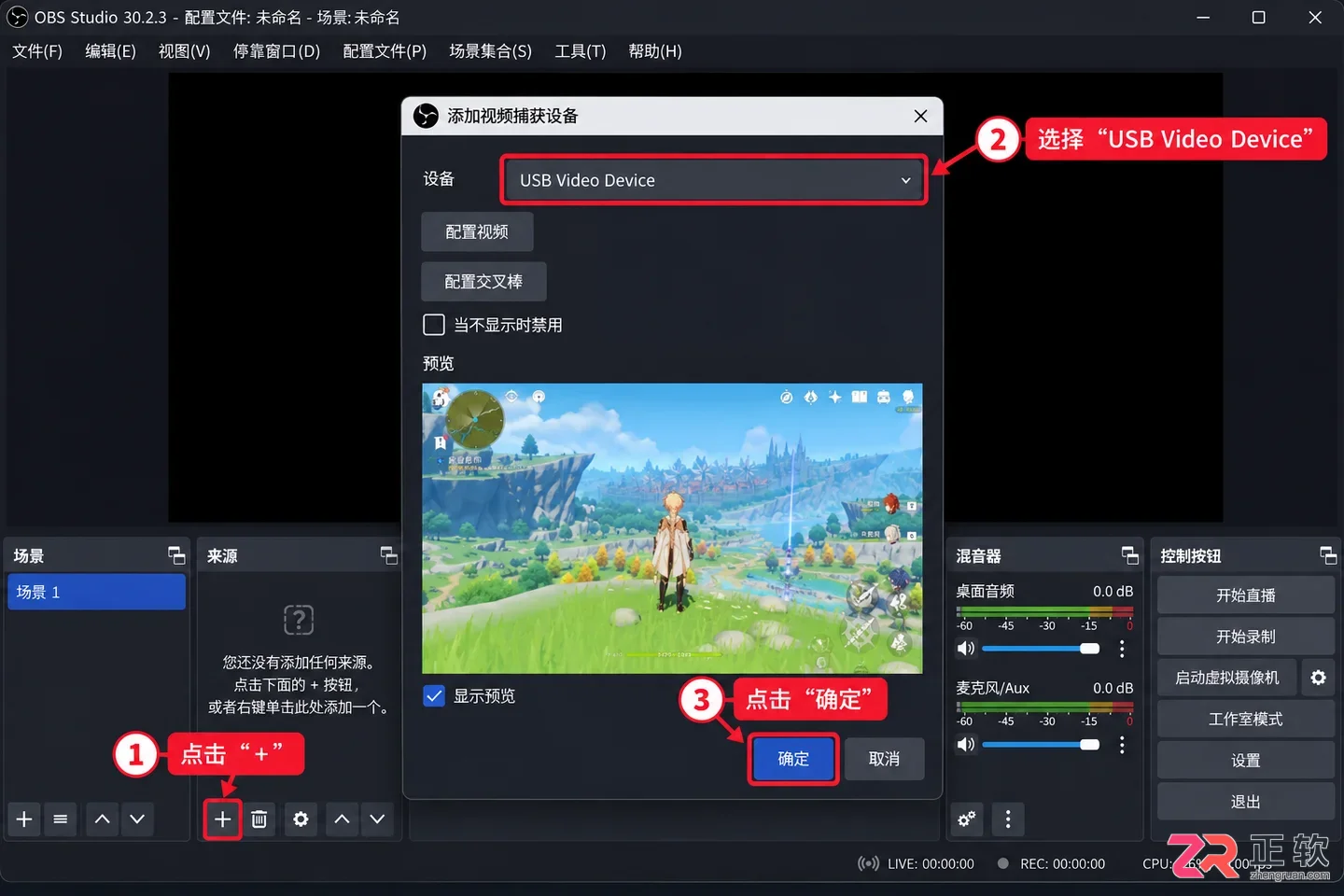

在OBS来源面板中选择正确的采集卡设备

在弹出的窗口里，“设备”下拉菜单中选择你的采集卡名称。这时候，预览窗口应该会出现画面了。如果还是黑的，检查一下分辨率和帧率设置。有些老款采集卡不支持4K 60Hz直通，你可能需要在采集卡的配套软件里，把输出分辨率降为1080P 60Hz，或者在OBS的属性里手动匹配。

另外，音频也是个坑。如果你发现画面有了但没声音，记得在OBS的“混音器”里，确认采集卡的音频输入没有被静音。有时候，系统默认播放设备变了，也会导致监听不到声音，建议在Windows声音设置里，把采集卡设为默认通信设备测试一下。

常见黑屏与延迟问题排查

折腾半天还是黑屏？除了前面说的线插反，还有一个常见原因是HDMI握手失败。试着把游戏机和显示器都断电，拔掉所有HDMI线，等待一分钟后再重新按顺序连接：先连采集卡与显示器，再连游戏机与采集卡，最后给所有设备上电。这个“重启握手”的过程能解决90%的玄学黑屏。

至于延迟问题，你要明白，通过USB传输到电脑再显示出来，必然会有几十到几百毫秒的延迟。所以，千万不要看着电脑屏幕玩游戏！请务必直接看连接在采集卡“Output”口上的显示器，那里才是零延迟的真实画面。电脑屏幕只用来观察直播效果和调整参数。

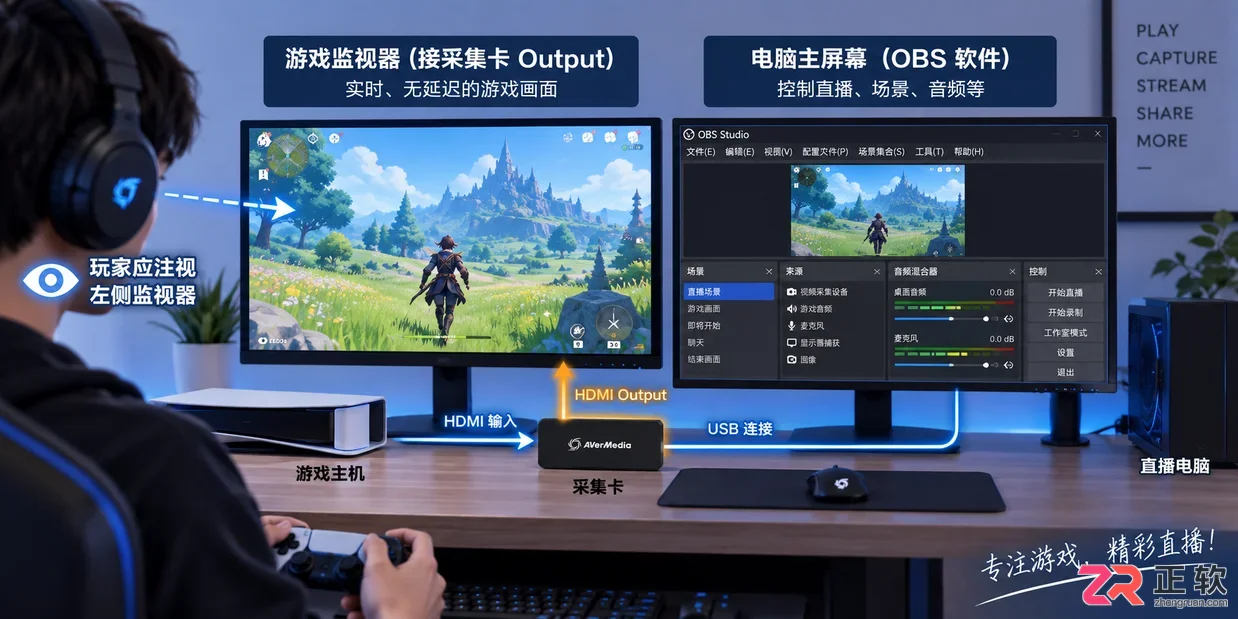

区分零延迟的游戏监视器与用于推流的电脑屏幕

最后，如果画面出现撕裂或卡顿，检查一下USB带宽。尽量使用主板后置的USB 3.0接口，避免使用扩展坞或前置面板，因为那些地方的供电和带宽往往不稳定。只要线没接错、驱动装好、软件选对源，采集卡其实是个非常省心的工具，剩下的就是享受高清录制的乐趣了。
