学习如何使用3ds Max进行工业产品建模。本文以蓝牙音箱为例,详细讲解从二维轮廓绘制、三维形体构建到表面细节优化的全过程,重点解析涡轮平滑前的布线规范与倒角技巧。

本文目录

    在工业产品可视化中,模型表面的光影流动直接决定了渲染的真实感。许多初学者容易陷入“堆砌细节”的误区,导致模型面数爆炸且布线混乱。本教程将通过制作一款简约圆柱形蓝牙音箱,演示如何通过规范的拓扑结构,用较少的面数实现光滑圆润的曲面效果。这种“低模高显”的思路是掌握3ds Max硬表面建模的关键。

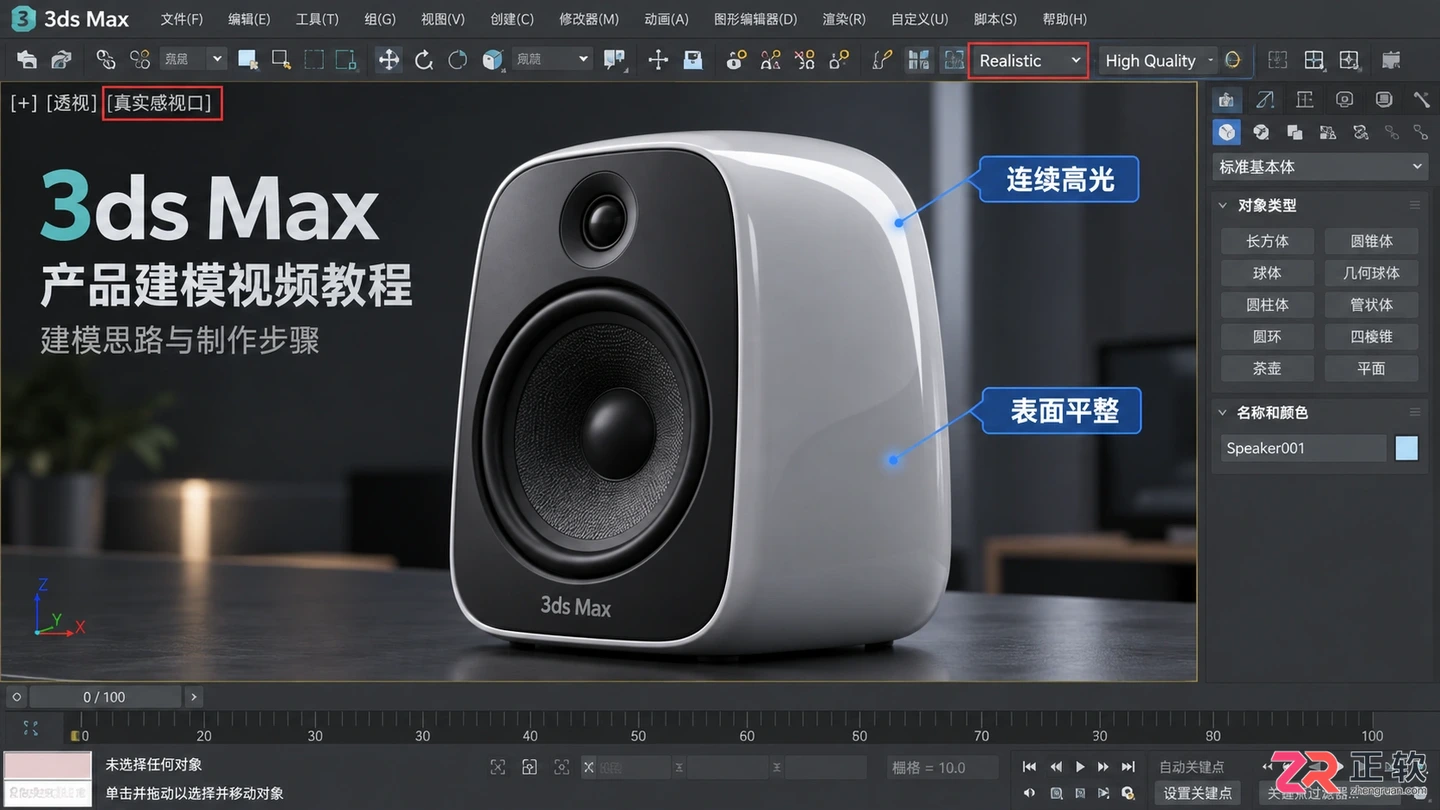

    3dmax产品建模视频教程:建模思路与制作步骤

    完成品展示:具有细腻倒角和均匀布线的蓝牙音箱模型

    开始前,请确保单位设置正确。点击【自定义】>【单位设置】,将系统单位和显示单位均设置为“毫米”,这能避免后续导入CAD图纸或进行3D打印时出现比例错误。

    1. 绘制基础轮廓

    产品建模通常从侧视图或顶视图的二维轮廓开始。按F4开启边面显示,在前视图中使用【创建】>【图形】>【线】工具,勾勒出音箱的一半截面轮廓。注意只需画出一半,后续通过车削或对称修改器生成完整模型。

    绘制时,顶点类型建议选择“角点”或“平滑”,保持线条简洁。对于音箱底部的防滑垫凹槽和顶部的按键区域,此时只需画出大致的转折位置,无需精确尺寸,后续可通过【编辑样条线】调整顶点位置。

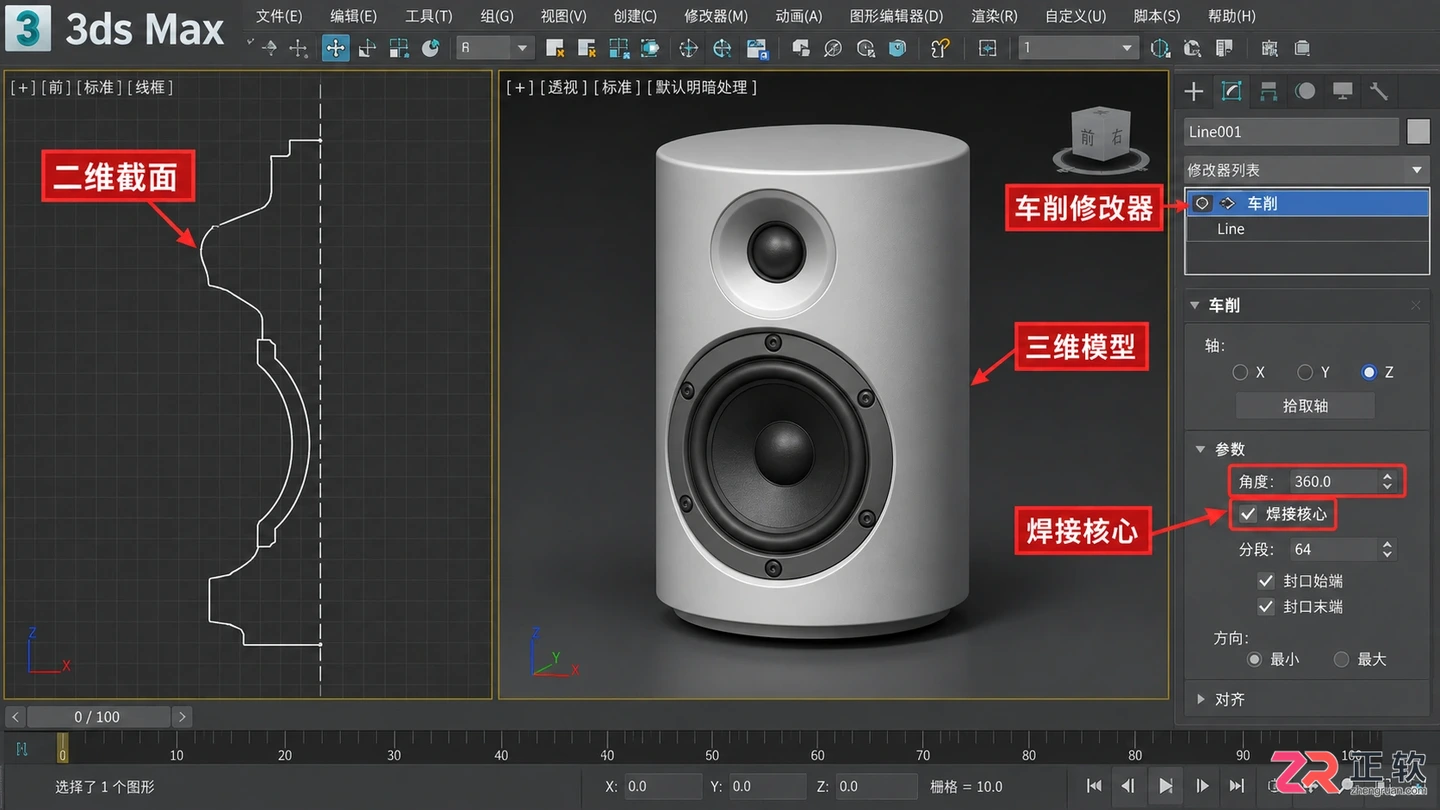

    3dmax产品建模视频教程:建模思路与制作步骤

    使用车削修改器将二维截面转换为三维圆柱体

    选中样条线,进入【修改】面板,添加【车削】修改器。勾选“焊接核心”,将度数设为360度。此时,二维线条瞬间变为三维圆柱体。如果模型中心出现黑斑或扭曲,检查样条线是否闭合,或尝试调整车削轴的对齐方式(最小、中心或最大)。

    2. 转换为可编辑多边形

    右键点击模型,选择“转换为可编辑多边形”。这是精细化控制的起点。为了便于观察曲面质量,建议添加【涡轮平滑】修改器,并将迭代次数设为2。此时模型会变得非常圆润,但我们需要回到基础层级去控制形状。

    在修改器堆栈中,点击“可编辑多边形”前的加号,激活“顶点”子层级。你会发现,随着涡轮平滑的加入,原有的顶点分布决定了曲面的张力。工业建模的核心原则是:所有90度的硬边都需要至少两条平行的保护线(卡线)来维持棱角,而圆滑过渡区则需要均匀的四方布面。

    3dmax产品建模视频教程:建模思路与制作步骤

    2. 转换为可编辑多边形

    3. 切割与卡线处理

    为了表现音箱金属网罩与塑料外壳的接缝,我们需要在圆柱侧面增加环形边。切换到“边”子层级,使用【连接】命令,在接缝位置附近生成两条紧密的平行边。这两条边之间的距离越近,倒角后的边缘就越锐利;距离越宽,过渡越柔和。

    接着处理顶部按键区域。使用【切割】工具或【快速切片】,在顶面规划出按键的矩形范围。选中内部的面,使用【插入】命令向内收缩一定距离,模拟按键的下沉感。注意,插入后的新边必须与周围的主布线保持平行,避免产生三角形或多边形面,否则在涡轮平滑下会出现表面凹陷或凸起瑕疵。

    4. 倒角与细节优化

    选中所有需要倒角的硬边,如音箱底部边缘、按键边缘。点击【编辑边】卷展栏下的【切角】按钮。设置适当的分段数(通常为2-3段)和数量。切角操作会自动在硬边两侧生成平滑过渡的面,配合涡轮平滑修改器,即可呈现出真实的注塑或金属加工质感。

    对于音箱背部的接口孔洞,不要直接删除面。建议使用【桥】或【封口】配合【插入】来构建孔洞的深度。先插入面形成孔壁,再删除底面,最后对孔口边缘进行切角处理。这样能保证孔洞内部也有合理的厚度,避免渲染时出现穿帮。

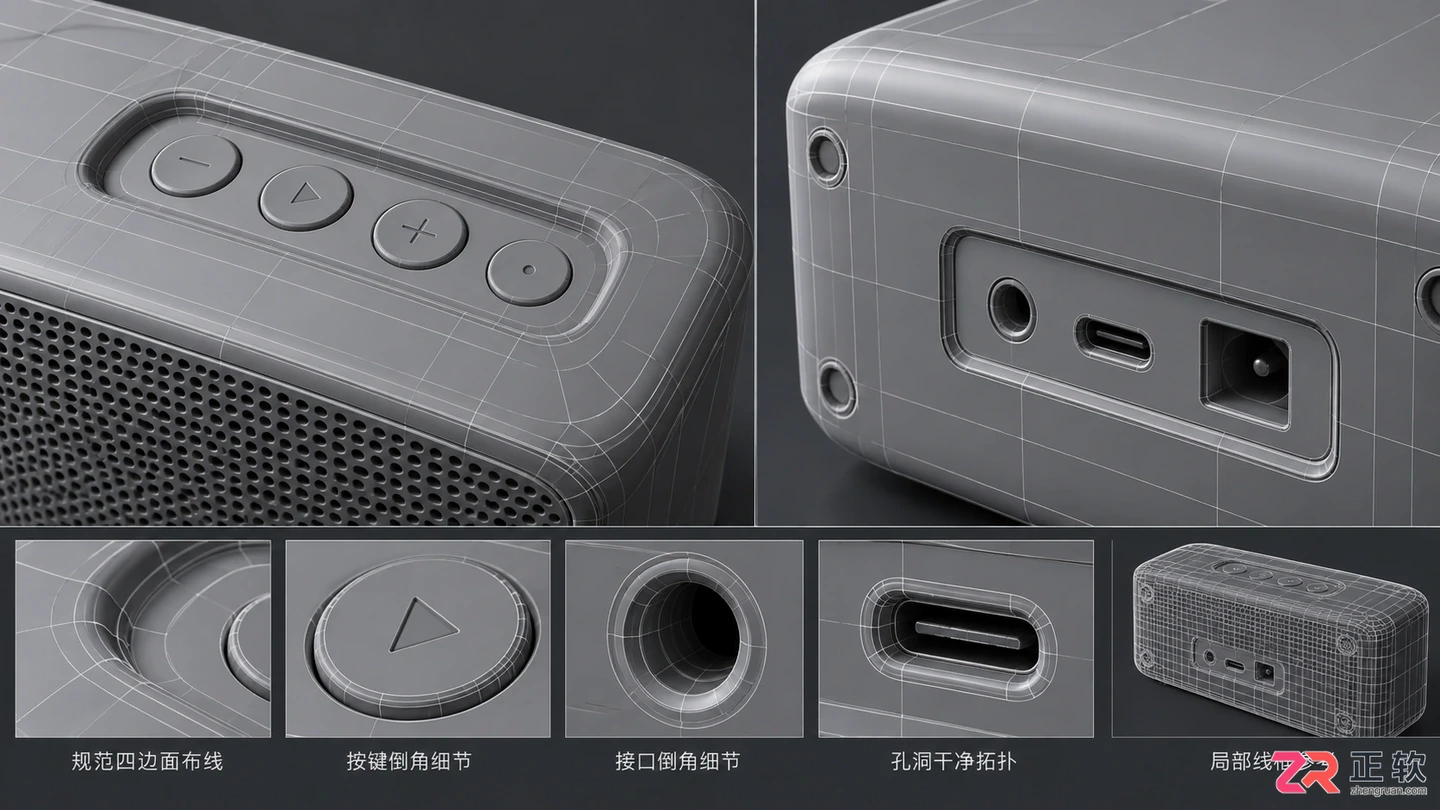

    3dmax产品建模视频教程:建模思路与制作步骤

    按键下沉结构与接口孔洞的规范化布线

    5. 验证与输出

    完成建模后,隐藏涡轮平滑修改器,检查基础网格的布线是否均匀、有无五边面或三角形面混杂在主要曲面上。虽然现代渲染器对三角面容忍度提高,但在高光反射强烈的产品表面,规范的四方布面仍能提供更可控的光影效果。

    最后,赋予一个简单的标准材质,开启视口真实感模式,旋转观察模型在不同角度下的反光连续性。如果表面出现不规则的波纹,说明局部布线过密或过疏,需返回调整顶点位置。确认无误后,可将文件保存为.max格式保留修改器堆栈,或导出为.obj/.fbx用于后续渲染。

    3dmax产品建模视频教程:建模思路与制作步骤

    通过视口高光连续性检查表面平整度
