3dmax建模案例100例

面对海量的“3dmax建模案例100例”资源，新手往往陷入收藏却不动手的困境。真正的建模能力并非来自观看成品渲染图，而是源于对每一个顶点、每一条边的精确控制。本教程将摒弃枯燥的理论堆砌，直接选取一个具有代表性的室内装饰构件——“欧式雕花镜框”作为切入点。通过这个案例，你将掌握从二维轮廓到三维实体，再到细节深化的完整流程。这种做法的好处在于，所有操作都在同一个文件中进行，参数可随时回溯修改，确保模型始终处于“可编辑”状态，而非死板的网格。

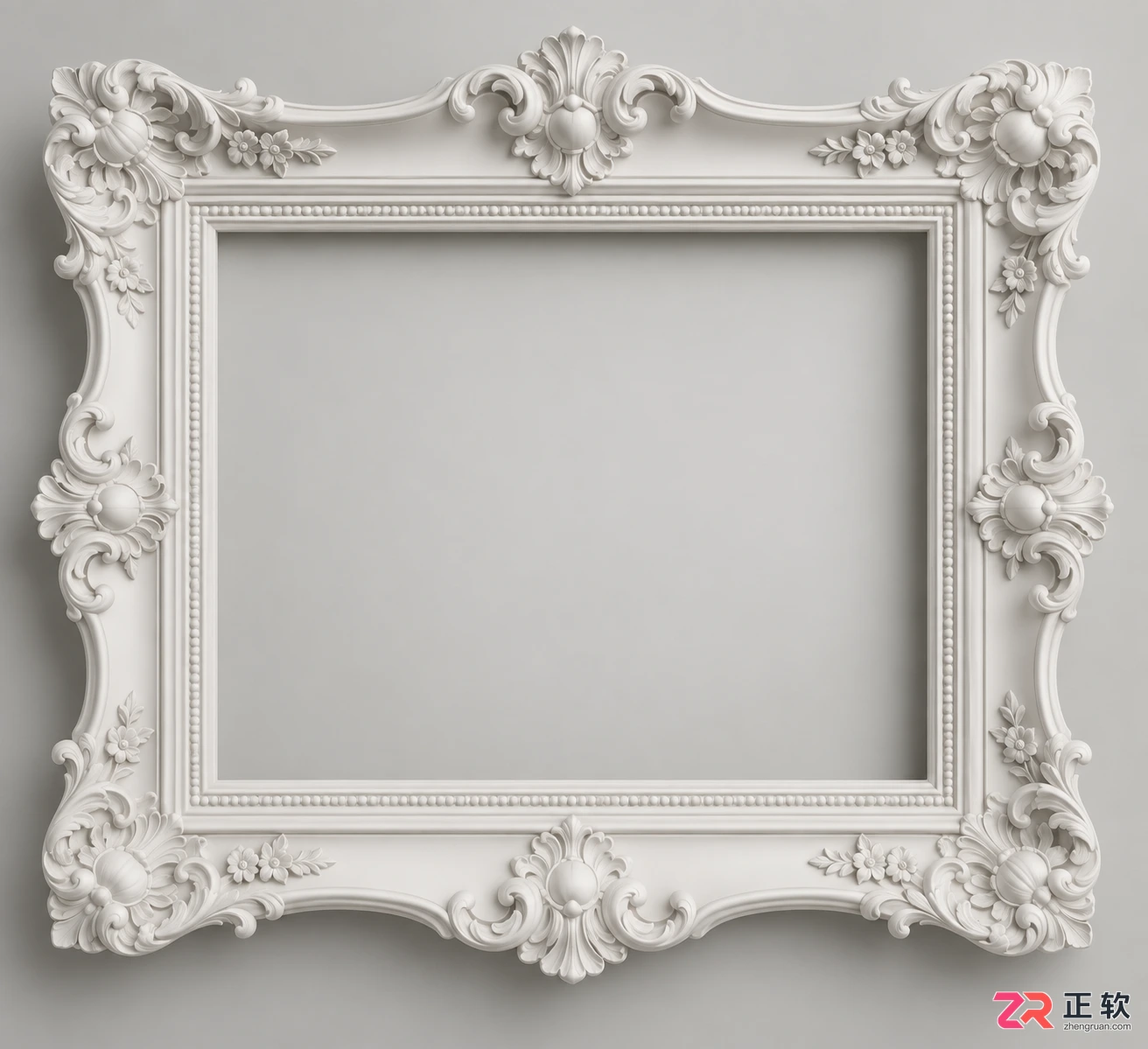

完成后的欧式镜框模型，展示平滑曲面与精细边缘细节

在开始之前，请确保你的3ds Max界面已重置为默认布局，以便我们能准确找到【创建】面板和【修改】面板。本案例核心依赖的是“样条线绘制”与“挤出/倒角剖面”修改器的配合，以及后期的多边形微调。不需要安装任何第三方插件，仅使用软件原生工具即可复现。

1. 绘制基础轮廓样条线

首先，我们需要在视口中建立镜框的截面形状。点击右侧命令面板的【创建】选项卡，选择【图形】下的【线】工具。在前视图（Front View）中，从左上角开始点击，绘制出镜框截面的大致L型或阶梯型轮廓。注意，此时不需要追求完美闭合，重点在于捕捉主要的转折关系。

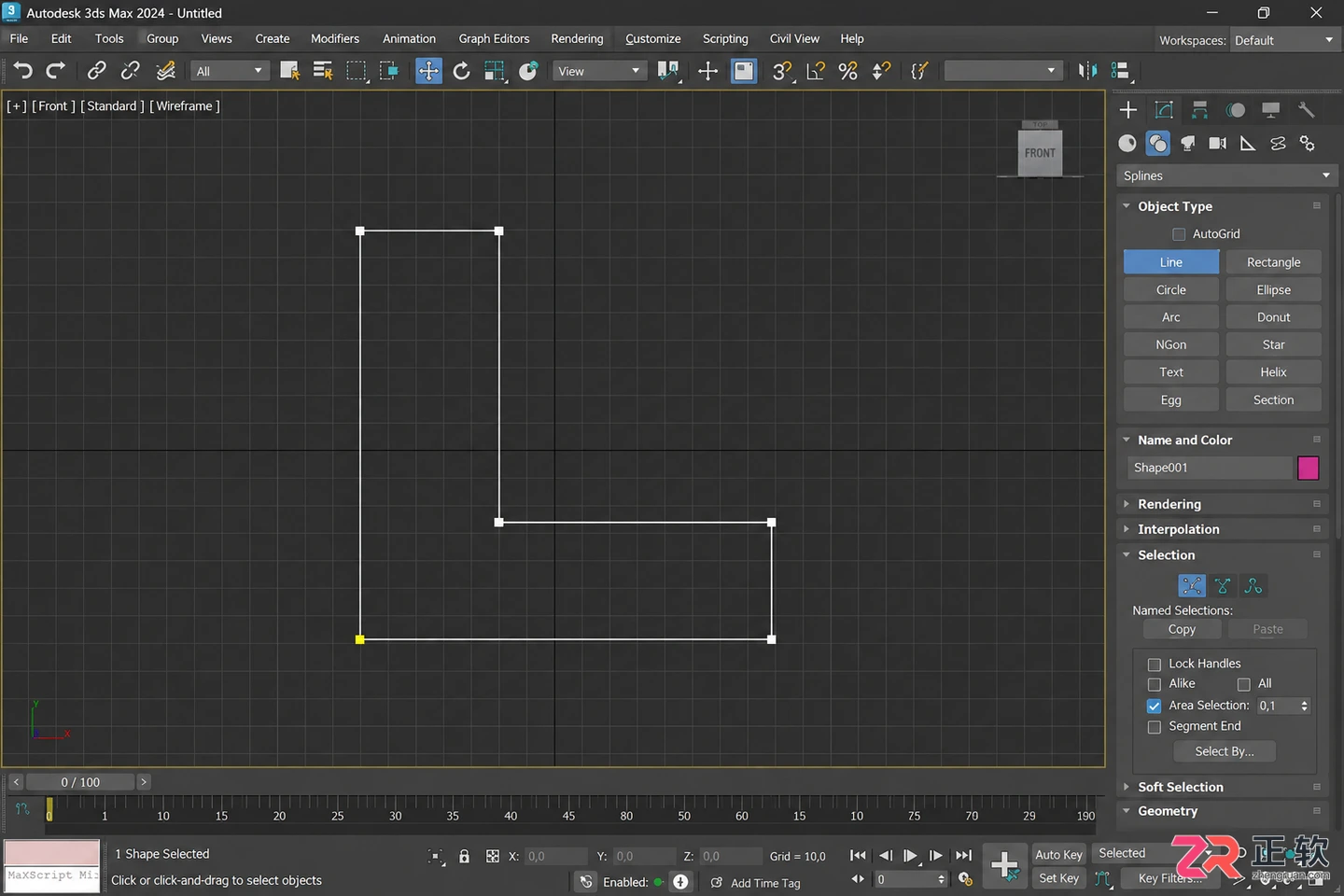

在前视图中使用线工具绘制的镜框截面轮廓

绘制完成后，进入【修改】面板，选中刚才创建的Line对象。在【顶点】子层级下，选中所有顶点，右键选择“平滑”或“Bezier角点”，调整手柄使线条圆润流畅。这一步决定了最终模型的曲面质量。如果线条生硬，后续的平滑处理会出现难看的折痕。调整完毕后，确保样条线的首尾顶点重合，并在【几何体】卷展栏中点击【闭合】按钮，形成一个封闭的二维图形。

2. 生成三维实体结构

有了封闭的截面，接下来将其转化为三维物体。保持样条线选中状态，在【修改】面板的下拉菜单中，添加【挤出】（Extrude）修改器。在参数卷展栏中，将【数量】设置为镜框的宽度，例如200mm。此时，你会看到二维线条瞬间变成了具有一定厚度的三维板状物体。

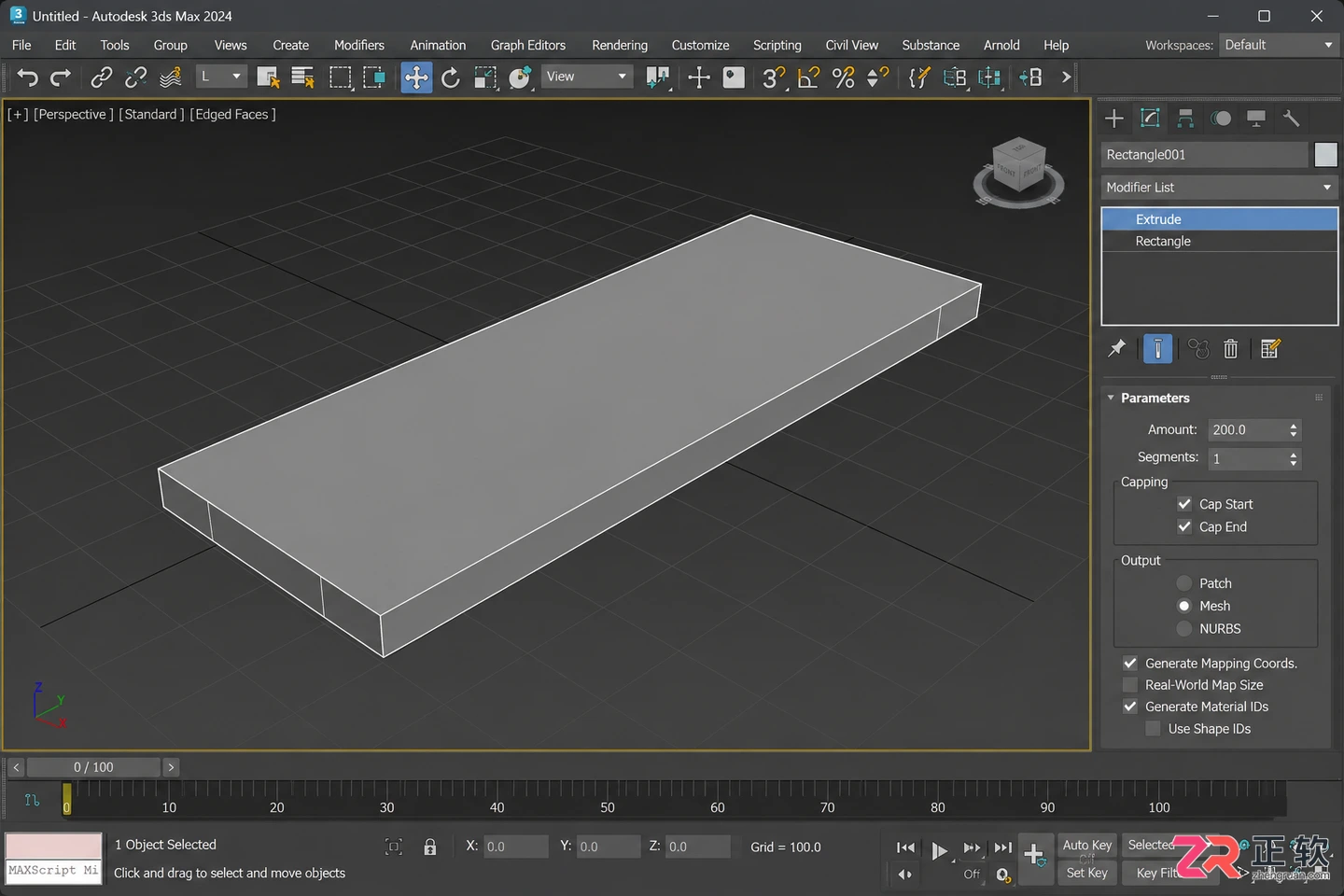

应用挤出修改器后，二维轮廓变为具有厚度的三维实体

为了增加模型的层次感，我们继续添加【倒角剖面】（Bevel Profile）修改器，或者更简单地，再次添加一个【壳】（Shell）修改器来增加厚度。这里推荐使用【壳】修改器，因为它更易于控制内外边缘。设置【内部量】和【外部量】均为5mm，勾选【翻转法线】以观察效果，确保模型没有破面。此时，镜框的基本体积已经形成，但表面依然光滑，缺乏欧式风格的细节。

3. 细化边缘与添加装饰

欧式风格的核心在于复杂的边缘装饰。我们将模型转换为【可编辑多边形】（Editable Poly）。右键点击模型，选择“转换为可编辑多边形”。进入【边】子层级，选中镜框内侧和外侧的两条主要循环边。

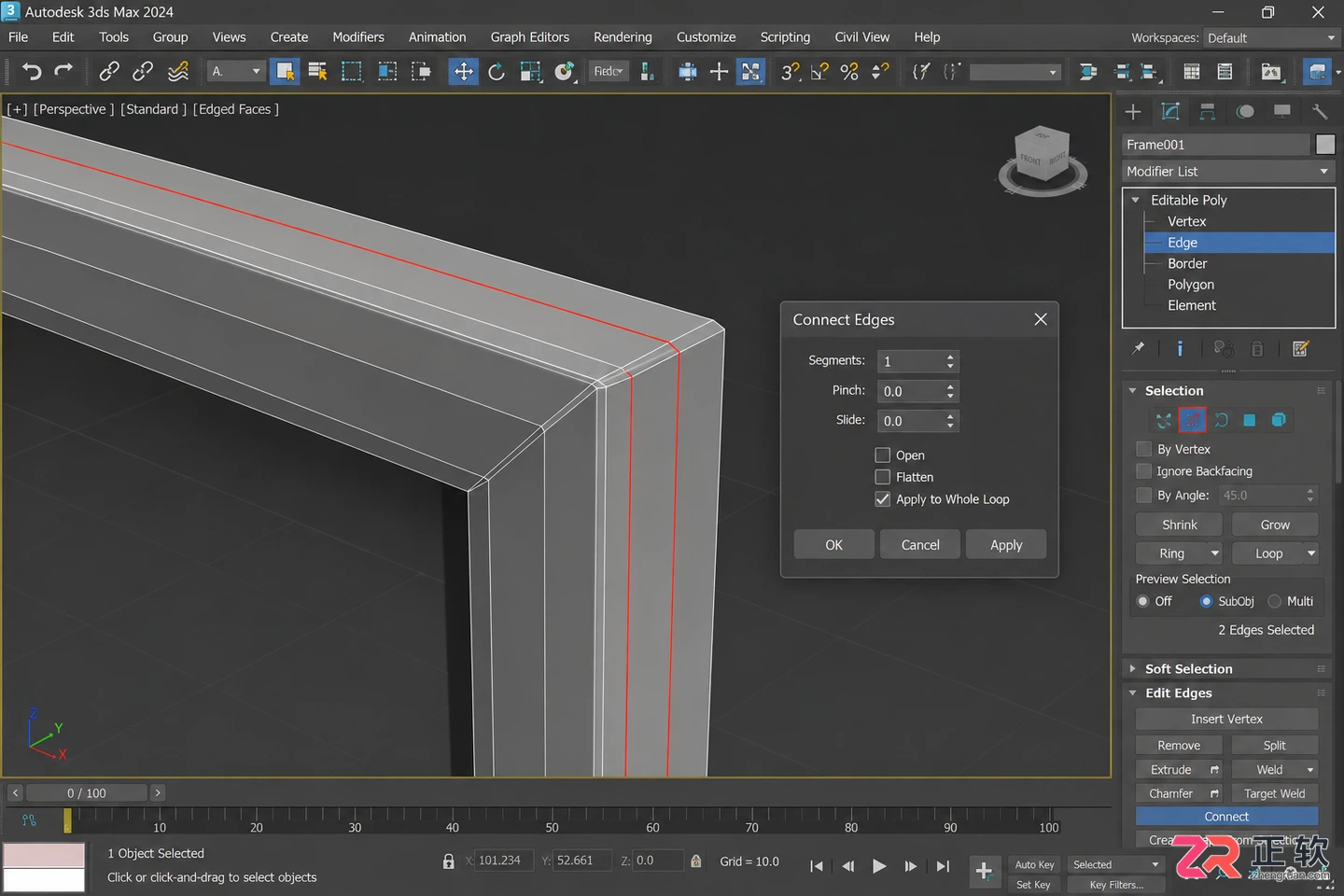

在边子层级下选中关键循环边，准备进行连接和切角处理

点击【连接】（Connect）按钮旁边的设置小方块，在弹出的对话框中，将【分段数】设为2，【收缩】值调整为-30左右。这会在选中的边两侧生成新的平行边，并向中间收缩，形成凹槽的基础结构。接着，选中新生成的中间边，使用【切角】（Chamfer）功能，设置较小的数值，使边缘变得锐利而精致。这一步操作直接改变了模型的拓扑结构，为后续的光影反射提供了必要的几何支撑。

4. 应用涡轮平滑验证效果

细节调整后，模型表面可能显得棱角分明。为了预览最终的平滑效果，我们在修改器堆栈顶部添加【涡轮平滑】（TurboSmooth）修改器。将【迭代次数】设置为2。此时，之前的切角和连接操作产生的细微结构会被平滑算法放大，呈现出柔和且富有张力的曲面。

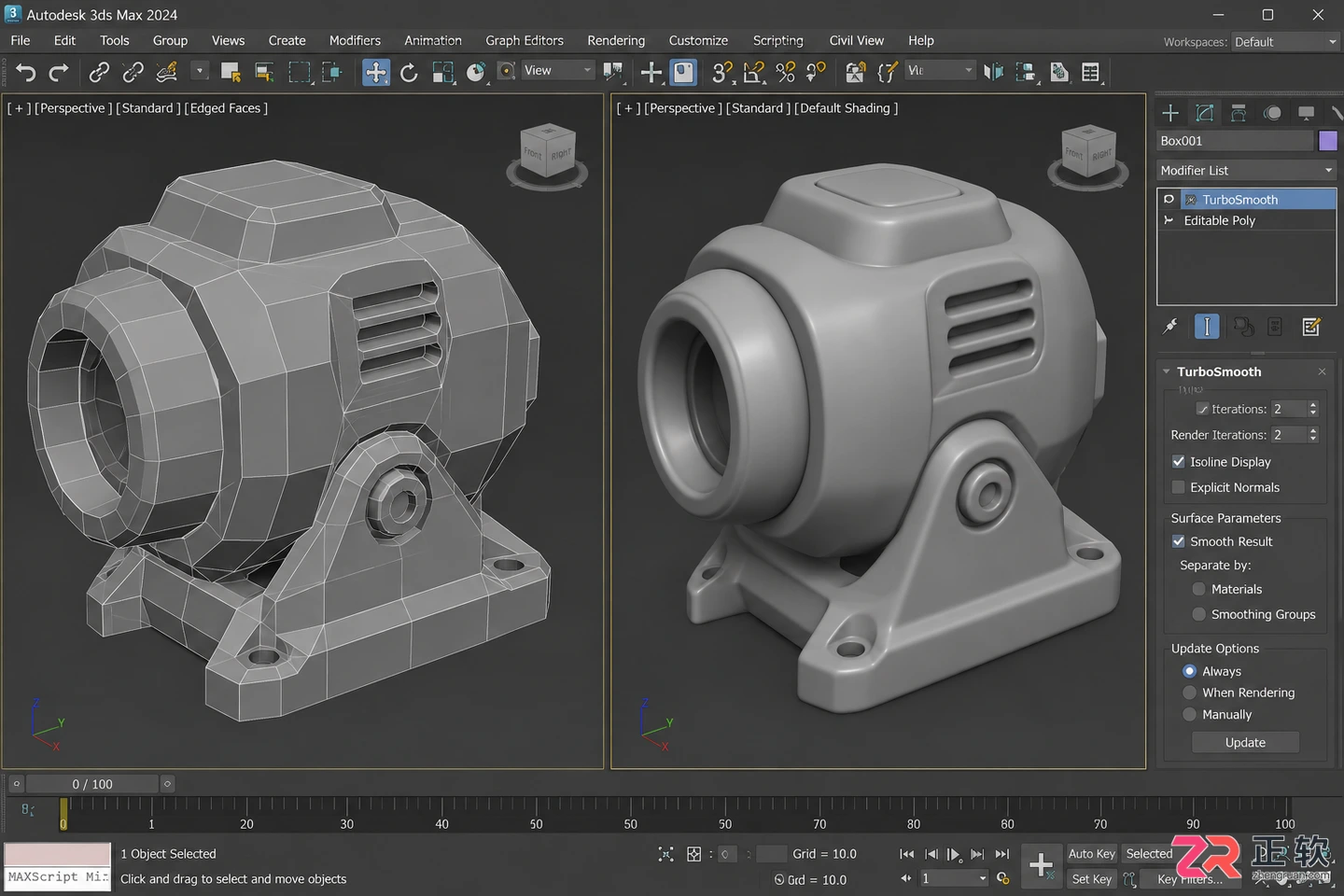

应用涡轮平滑后，模型表面变得圆润，细节更加丰富

如果在平滑后发现某些区域变形严重，说明之前的布线密度不足。此时可以返回【可编辑多边形】层级，在变形区域附近使用【切割】（Cut）工具手动添加保护边，或者调整【连接】边的位置。这种“低模布线+高模平滑”的工作流是3ds Max建模的标准范式，既能保证模型面数可控，又能获得高质量的渲染效果。

5. 最终检查与文件保存

最后，隐藏所有辅助线和参考图，仅显示镜框模型。旋转视图检查各个角度，确认没有黑面或法线反转现象。选中模型，查看右下角的状态栏，确认顶点数和面数在合理范围内。如果一切正常，点击【文件】>【保存】，建议另存为“Mirror_Frame_v01.max”，保留原始的可编辑多边形层级，以便日后调整尺寸或细节。

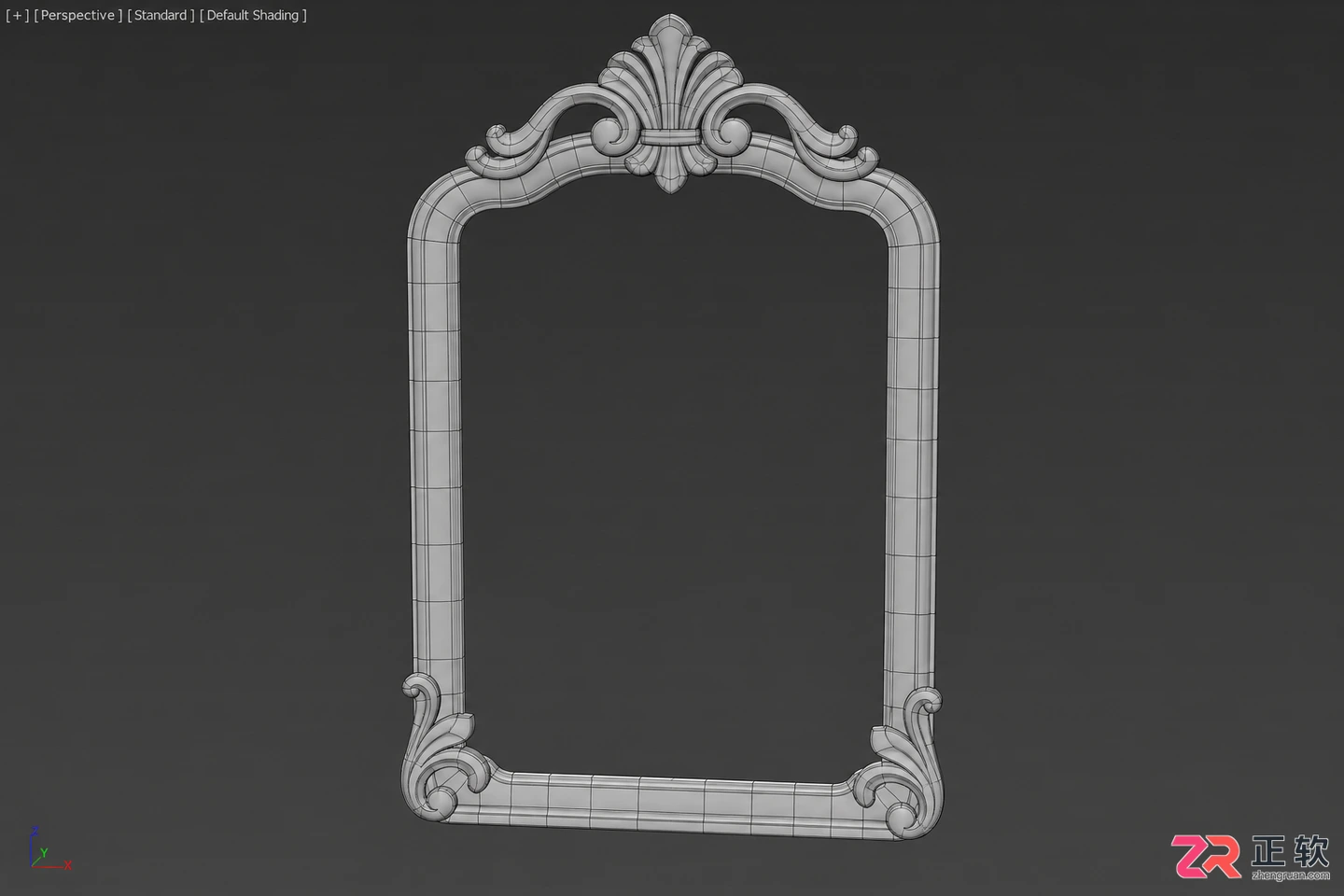

隐藏辅助元素后，检查模型整体结构与法线方向

通过这个案例，你不仅完成了一个具体的镜框模型，更重要的是复现了“二维转三维”、“拓扑优化”和“平滑验证”这一套通用的建模逻辑。无论是制作家具、建筑构件还是角色道具，这套流程都是相通的。记住，好的模型不是画出来的，而是通过合理的布线和修改器堆叠“算”出来的。
