如何使用CAD压印工具
CAD压印工具是设计师和工程师在进行复杂3D模型设计时的得力助手。它赋予了设计师在模型表面添加各种细节的强大能力，无论是凹陷的文字、凸起的图像，还是其他任何类型的详细信息，都能轻松实现。而且，使用这个工具相当简单，只需要几个步骤就能完成设计那么cad压印工具究竟该怎么用呢，这篇教程攻略就将为您带来详细的攻略介绍，希望能帮助到大家。cad压印工具使用方法步骤1、打开CAD2023软件，新建一个三维图形出。如下图：2、在三维实体的表面上，创建一个二维多段线。如下图：3、点击提取边后面的三角形图标，选择里面的压
CAD压印工具是设计师和工程师在进行复杂3D模型设计时的得力助手。它赋予了设计师在模型表面添加各种细节的强大能力，无论是凹陷的文字、凸起的图像，还是其他任何类型的详细信息，都能轻松实现。而且，使用这个工具相当简单，只需要几个步骤就能完成设计那么cad压印工具究竟该怎么用呢，这篇教程攻略就将为您带来详细的攻略介绍，希望能帮助到大家。

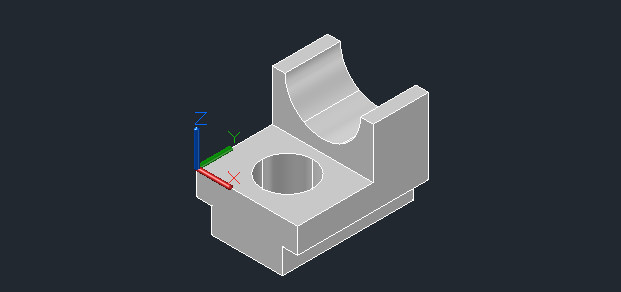

cad压印工具使用方法步骤1、打开CAD2023软件，新建一个三维图形出。如下图：

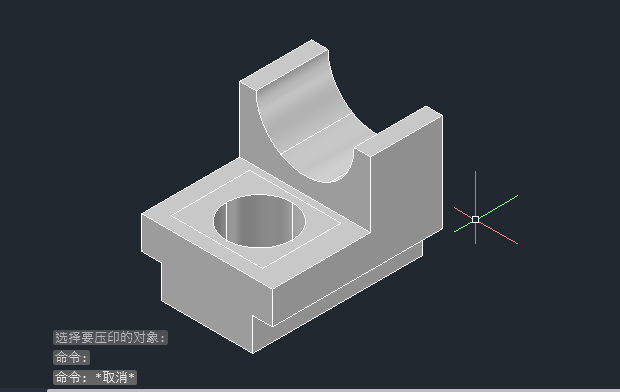

2、在三维实体的表面上，创建一个二维多段线。如下图：

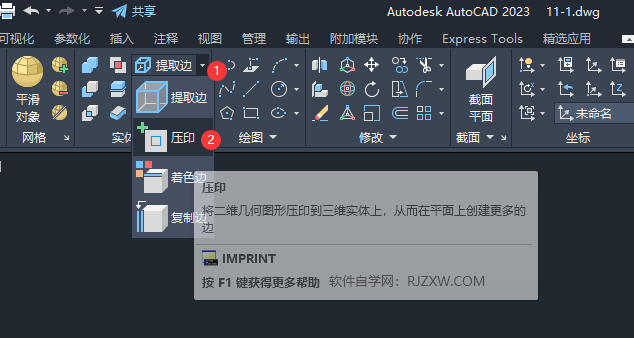

3、点击提取边后面的三角形图标，选择里面的压印工具。
4、选择三维实体后，空格。

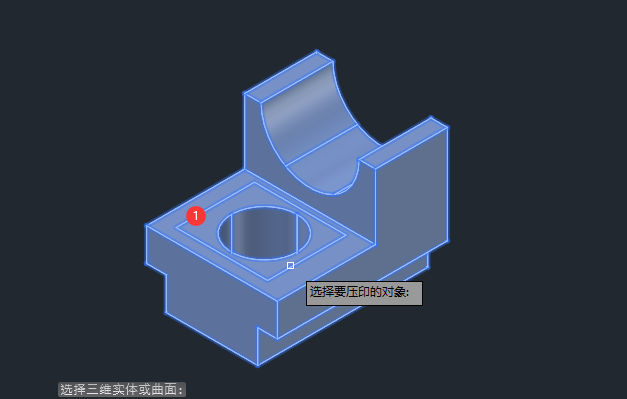

5、选择要压印的二维多段线。如下图：

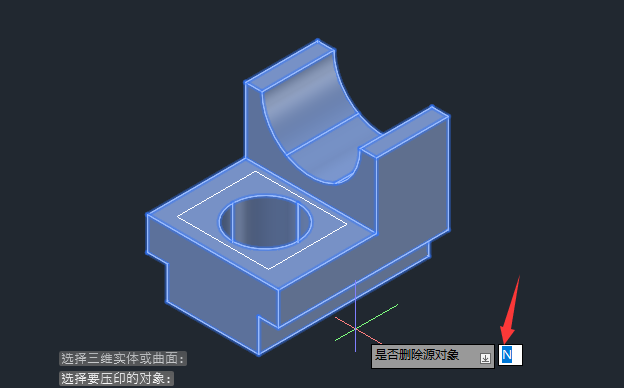

6、是否删除源对象，输入N,空格。

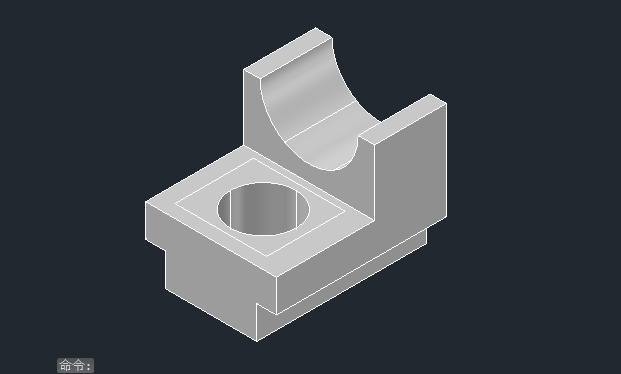

7、这样三维实体就创建好了压印。如下图：
