Rhino线扫略成面教程

rhino如何将线条扫略成曲面

第一步，启动rhino软件

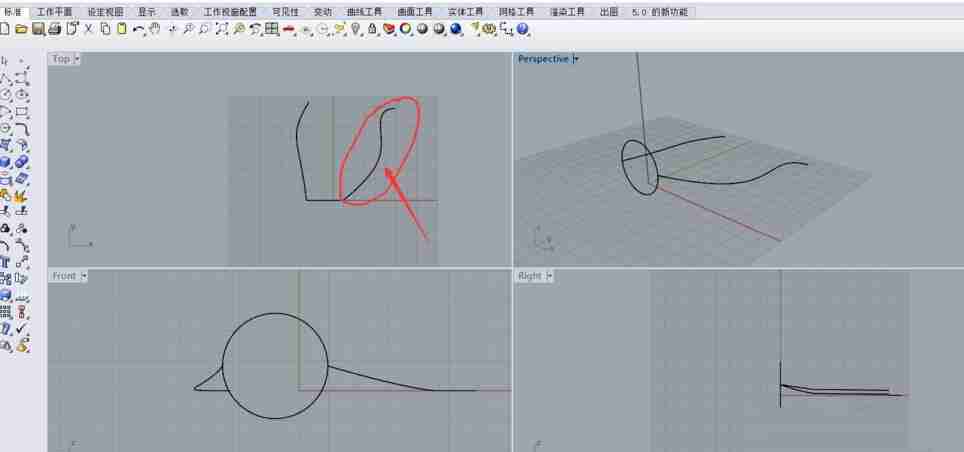

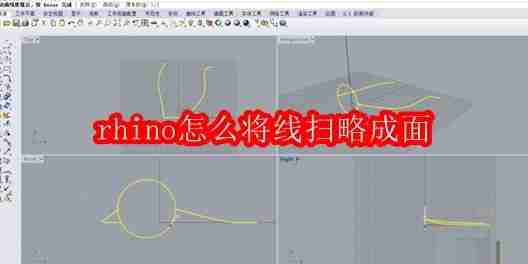

首先创建两条曲线，如图所示。进行单轨扫略时，需要准备一条路径曲线和一条截面曲线，两者无需相交，路径可以是直线或任意曲线。

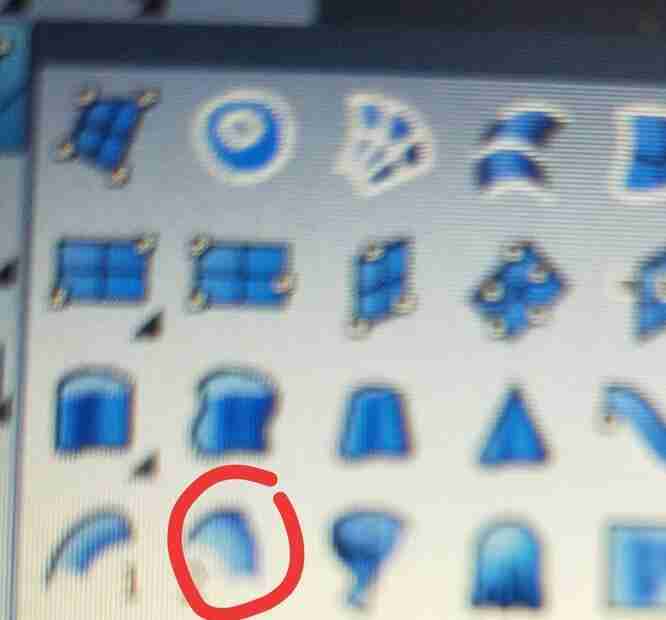

找到下图1中箭头所指的工具图标，点击其下方的小三角按钮。随后会弹出如图2所示的菜单，从中选择“单轨扫略”功能（图中已框选），点击左键激活该命令。

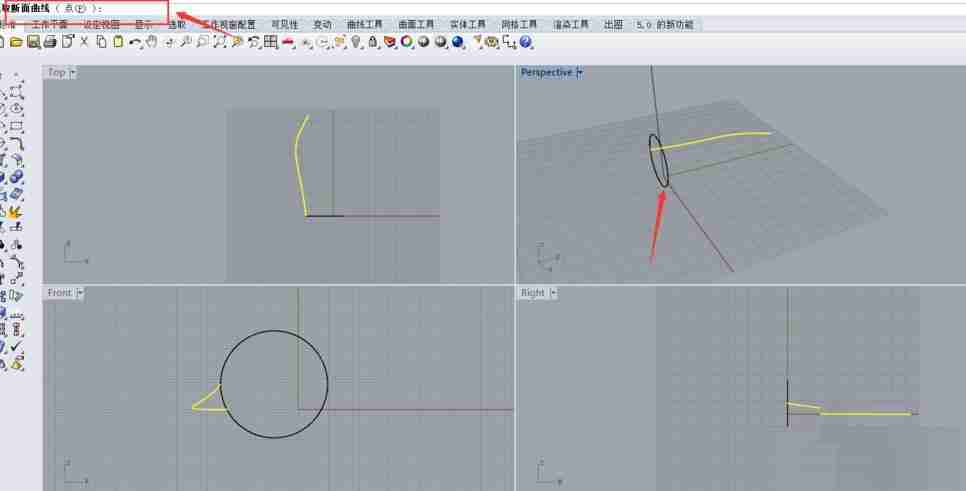

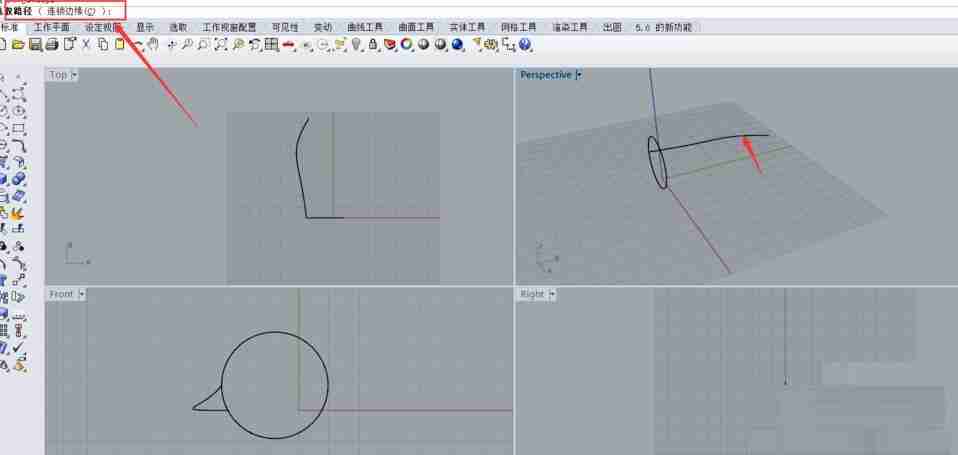

根据命令行提示，依次选择路径曲线和截面曲线，其中截面通常为封闭曲线。先选路径，再选截面，完成后按“Enter”键确认操作。

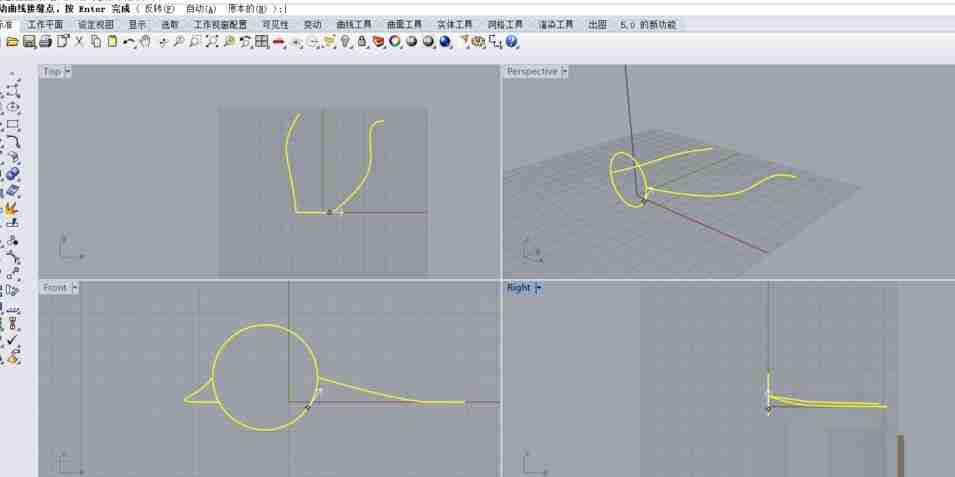

此时软件会显示截面曲线的接缝位置，如对接缝位置不满意，可通过鼠标在曲线上滑动，手动调整至理想位置。

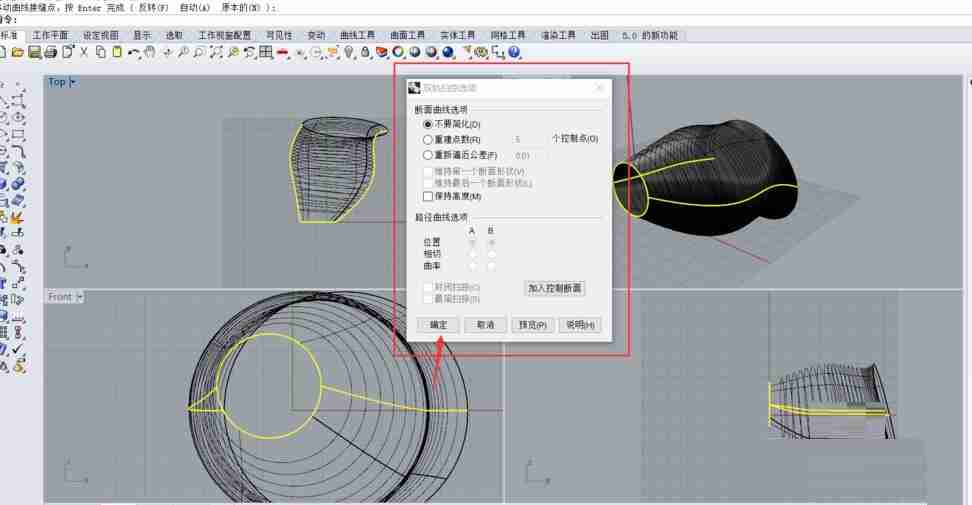

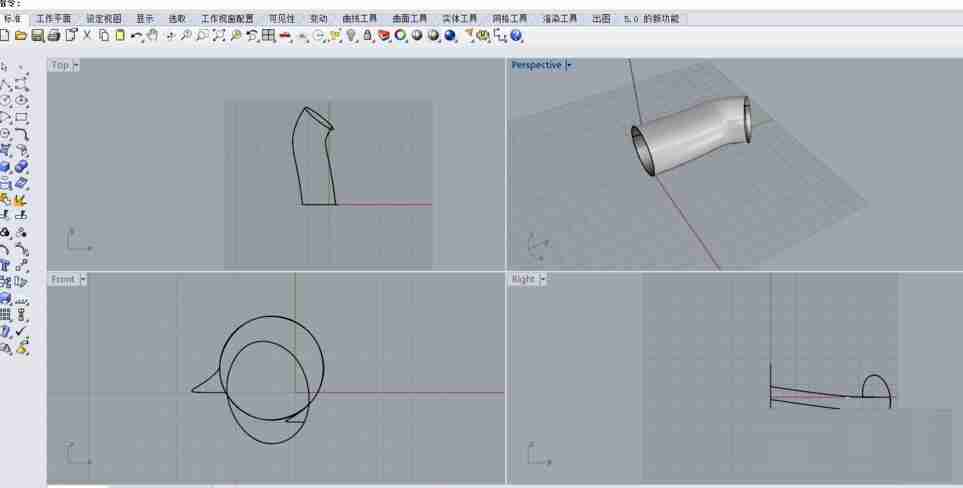

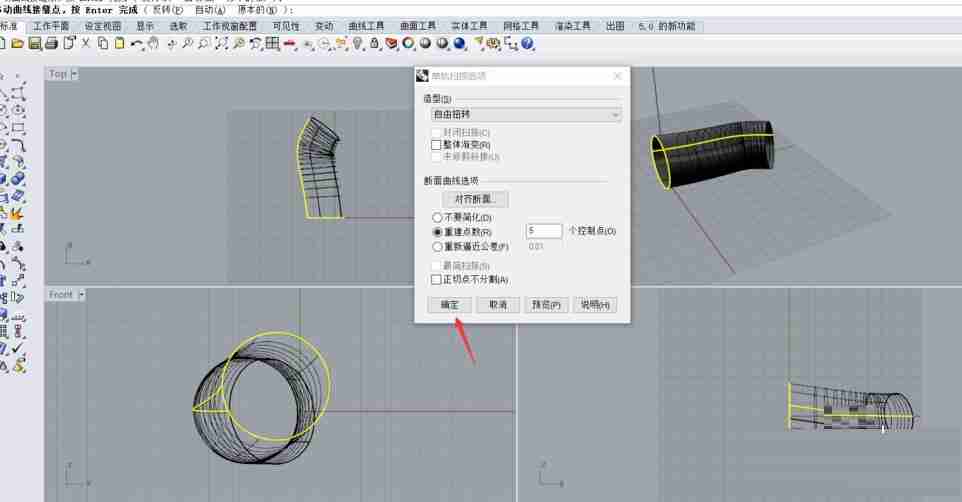

确定接缝点后，再次按下“Enter”键，系统将弹出参数设置窗口。此处可对扫略生成的曲面进行各种调整，例如是否封闭端口、调整方向等。根据建模需求选择合适选项，点击“确定”，即可生成如图2所示的曲面模型。

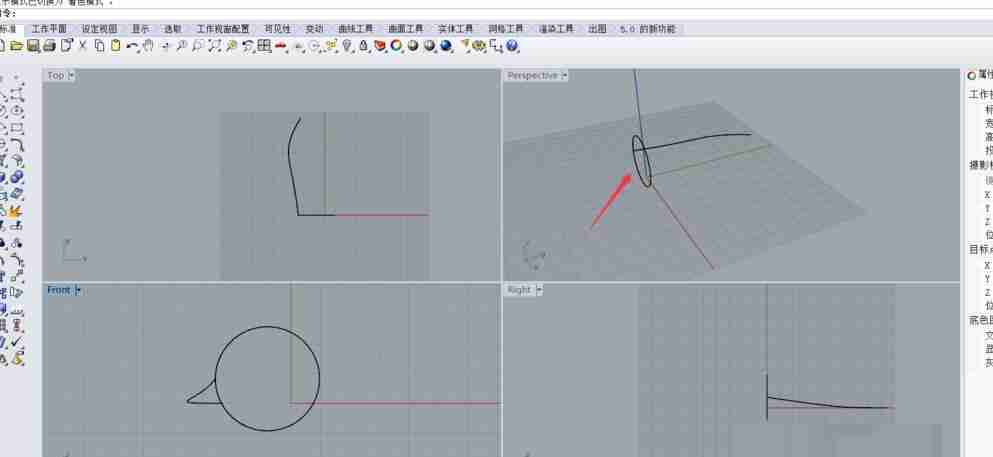

如下图所示，当需要更复杂的曲面控制时，可使用双轨扫略。此时需准备两条路径曲线和一条截面曲线。双轨扫略适用于截面沿两个方向变化的情况，而单轨更适合均匀过渡的形态。

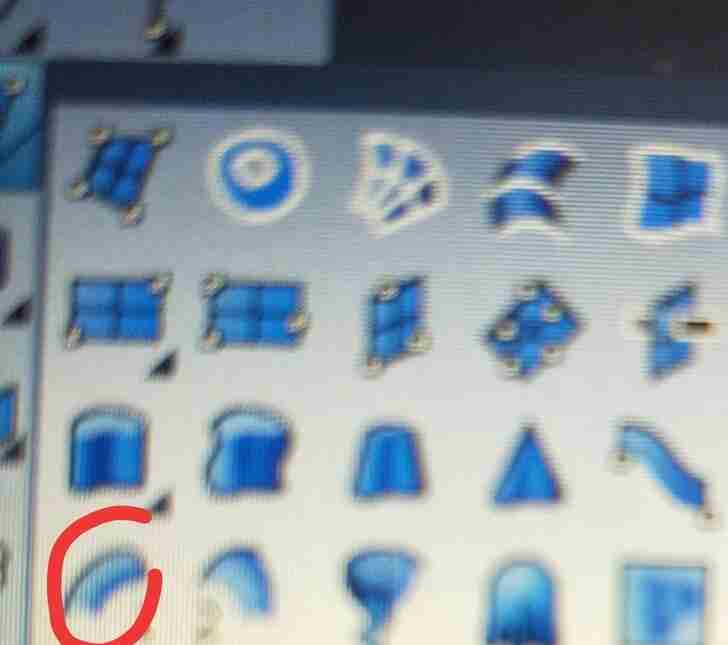

操作方式与单轨类似：点击图1中箭头指向的图标下拉菜单，弹出工具面板后选择“双轨扫略”命令（图2中已标注），点击启用。

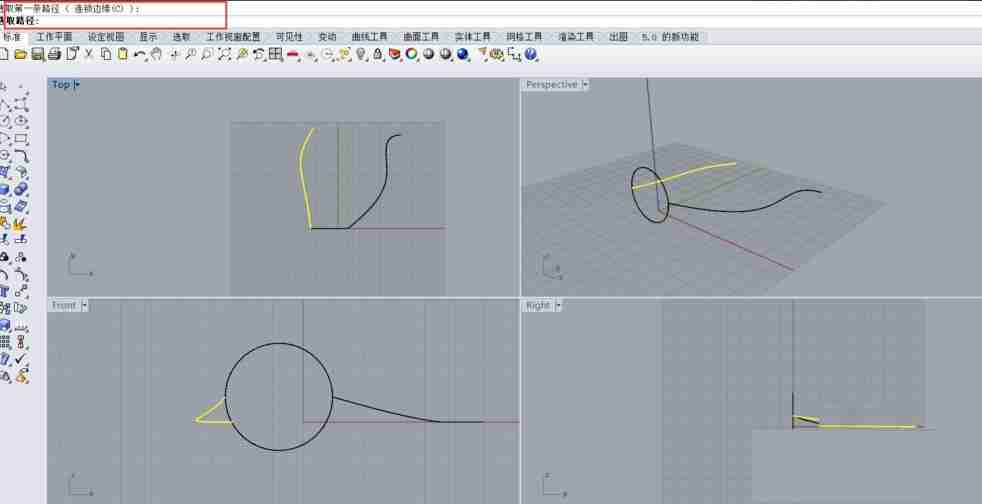

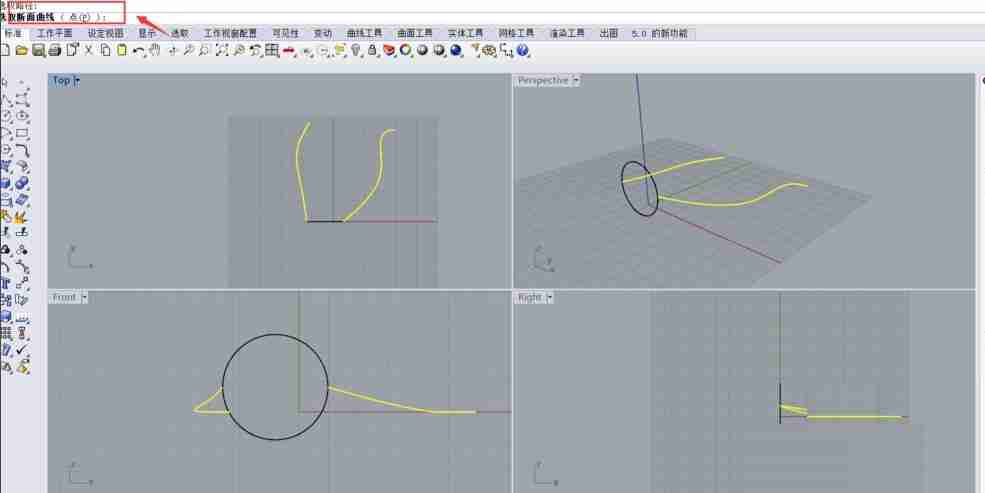

按照命令行提示，依次选择第一条路径、第二条路径，然后选择截面曲线，最后按“Enter”键完成选择。

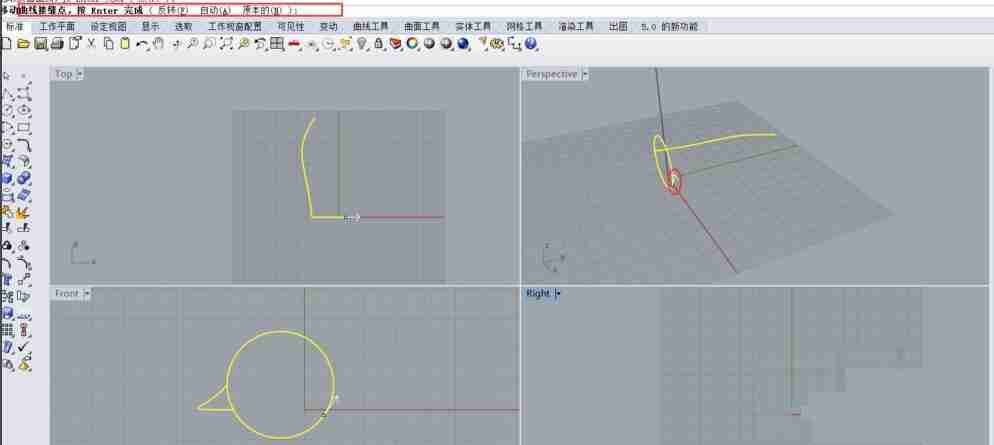

与单轨扫略相同，系统会显示截面曲线的接缝位置，可通过鼠标拖动来调整接缝点位置，以获得更理想的曲面连续性。

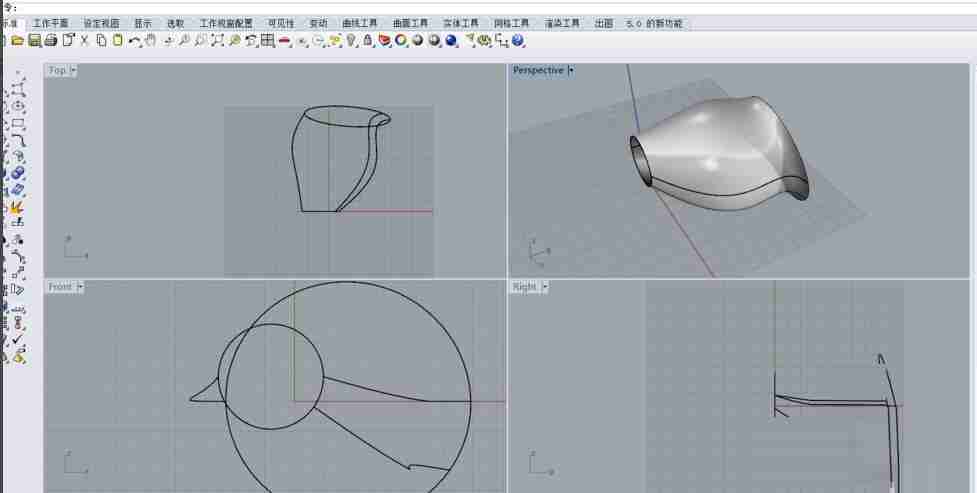

确认接缝位置后，按“Enter”键进入参数设置界面。双轨扫略的选项相较于单轨更为丰富，例如可以设置截面的扭转方式、匹配方式等。根据实际建模需求进行配置，确认后点击“确定”，即可得到如图2所示的双轨扫略结果，可见截面沿着两条路径实现了形态的连续变化。
