Rhino导出二维图形方法详解

Rhino是一款功能强大的专业CAD设计软件，支持将三维模型转换为二维图形，并可直接导出二维码图案。下面为大家详细介绍如何在Rhino中将三维模型导出为二维图纸，一起来了解具体操作步骤吧！

如何从Rhino三维模型导出二维图形

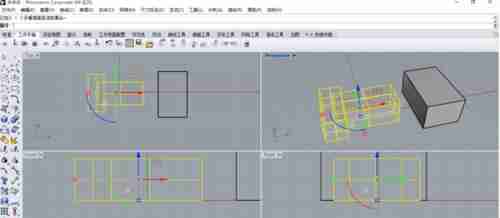

首先，打开需要导出二维图纸的Rhino模型文件。如果需要生成多个二维视图，请逐一选择你希望导出的三维对象。

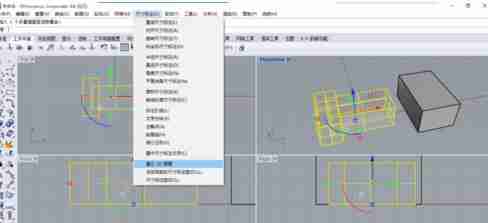

选中目标模型后，接下来需要将其转换为二维图面。依次点击菜单栏中的《尺寸标注》→《建立二维图面》。

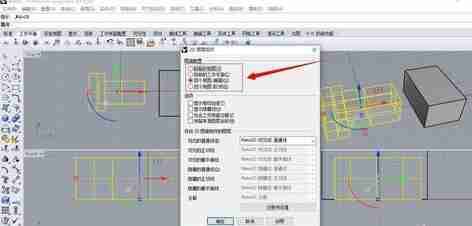

执行命令后会弹出设置窗口，你可以选择仅生成当前视角的二维图，或生成多个标准视图。若需导出多视角图纸，推荐选择《四个试图(美国)》选项，可一次性生成前、右、顶及等轴测视图。

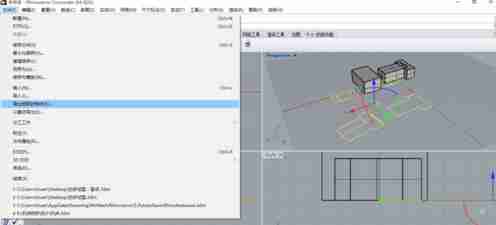

完成设置后，系统会自动生成对应的二维CAD图纸并显示在工作区中。此时图形处于选中状态，接着依次点击《文件》→《导出选取的物件》即可开始导出流程。

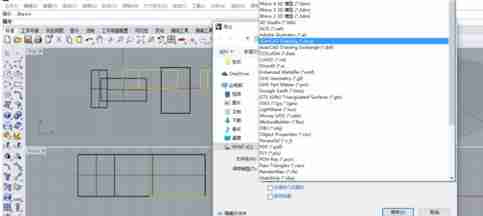

随后会弹出保存对话框，选择合适的存储路径，并在文件类型中选择【AutoCAD Drawing (*.dwg)】格式，最后点击保存，即可成功导出Rhino模型的二维CAD图纸。
