Rhino操作轴使用教程详解

Rhino中操作轴的使用方法详解

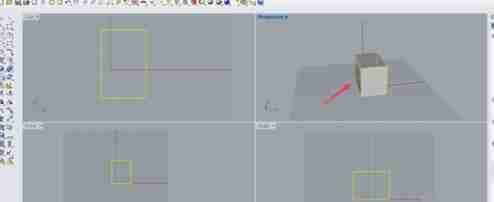

如图所示，首先选择你需要进行移动、缩放或旋转的模型对象，使用鼠标左键点击选中它。

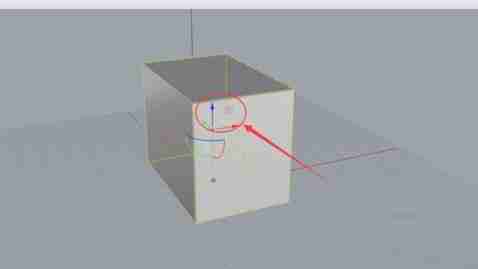

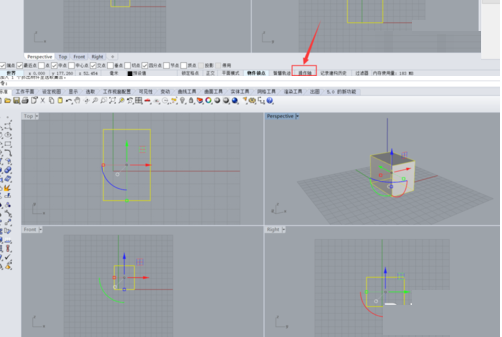

在软件界面底部的工具栏中，找到图1中标注的“操作轴”按钮，点击启用该功能。此时可以看到模型上出现了一个三维操作手柄，即操作轴，如图2所示。

如图所示，操作轴上标有三种颜色的箭头，分别对应X（红色）、Y（绿色）和Z（蓝色）三个坐标轴方向。拖动任意一个箭头，即可沿对应轴向移动模型。

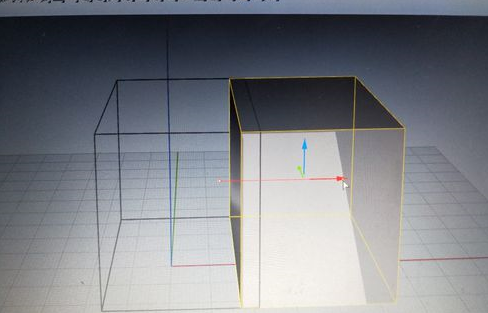

选择其中一个彩色箭头，按住鼠标左键并移动光标，模型将沿该轴方向平移。操作过程中，原始位置会保留一个黑色线框作为参照，方便对比位置变化。

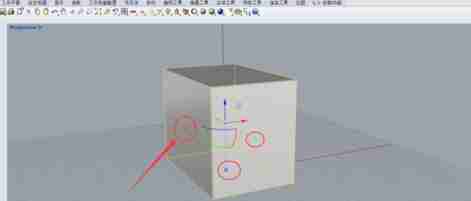

图中框选的部分是三个彩色小方块，它们用于模型的单轴缩放操作。每个方块对应与其颜色一致的轴向，拖动可实现模型在该方向上的拉伸或压缩。

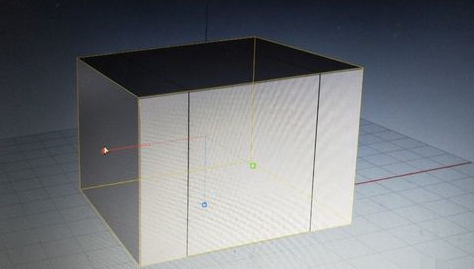

点击并按住某个彩色方块，沿其方向拖动鼠标，模型将在该轴向上进行缩放。同样，原始形态将以黑色轮廓显示，便于观察变形程度。

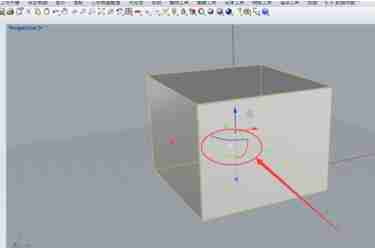

图中所示的彩色弧线为旋转控制手柄，分别代表绕X、Y、Z轴的旋转轨迹。点击弧线可在对应平面内旋转模型。

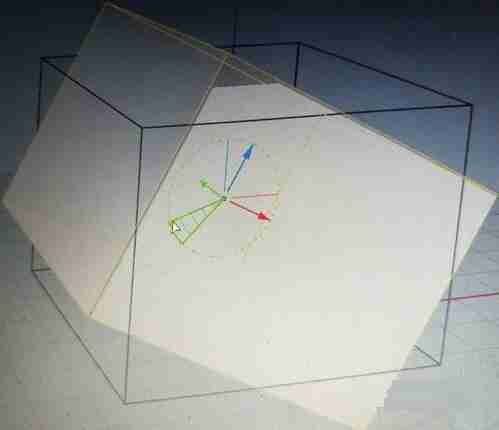

选择任意一条弧线，按住左键并在弧线所在平面内移动鼠标，即可实现模型的旋转操作。旋转时，原始位置的黑色线框将作为参考基准。
