每秒抓拍高达1280亿次，成都造芯片填补国内空白

商业航天热潮之下，国产芯片再次迎来突破

刚刚过去的3月，国内芯片领域传出一个重磅消息。位于成都市双流区成都芯谷园区的企业——成都华微，正式发布了全球首款10位128GSPS单芯片超高速ADC（模数转换器）芯片。这可不是一次普通的迭代，而是一举填补了国内在该领域的长期空白。

怎么理解这颗芯片的价值？不妨做个形象的比喻。现实世界中的声音、温度、雷达信号，就好比高速公路上“飞驰的汽车”，瞬息万变。而ADC芯片，正是设在赛道旁的“抓拍相机”，它的核心任务，就是将这些连续变化的模拟信号，精准捕捉并转换成数字设备能够处理的“清晰照片”。信号跑得越快，对“抓拍速度”的要求就越是苛刻。成都华微推出的这款128G超高速ADC芯片，就相当于为通信系统装上了一台“超高速相机”——每秒可完成高达1280亿次采样，能够在极宽的频带内精准捕获信号，从而确保转换后的数字信息不丢失、不失真。

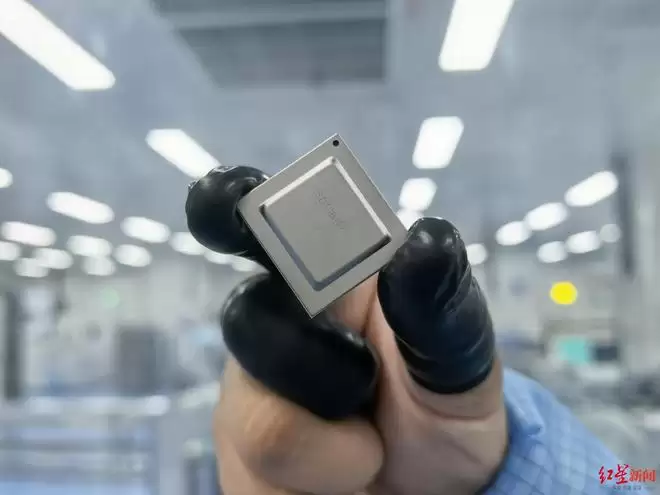

要知道，采样率超过100G的超高速ADC技术，长期以来一直是国外厂商的“禁脔”，相关产品几乎绕不开ADI等国际巨头。而这一次，局面被彻底打破了。“这款芯片是我们全自主正向设计的成果，”成都华微相关负责人介绍道，“从整体架构到核心的多通道非线性校正算法，我们都握有多项突破性专利。”更关键的是，芯片采用了国内已成熟的28nm先进工艺，这意味着从设计到制造，实现了完全的技术自主，彻底摆脱了对外部供应链的依赖。手持这颗封装尺寸仅26mm×24mm的“超级芯片”，负责人进一步指出了它的应用前景：在商业航天领域，它能直接采集Ka/Ku等高频频段信号，从而大幅简化卫星通信架构，帮助卫星实现减重、降低功耗，并提升数据下传速率；在高速光模块中，凭借128GSPS的采样率和10位分辨率，它能精准完成光信号到数字信号的转换，有效降低传输误码率。

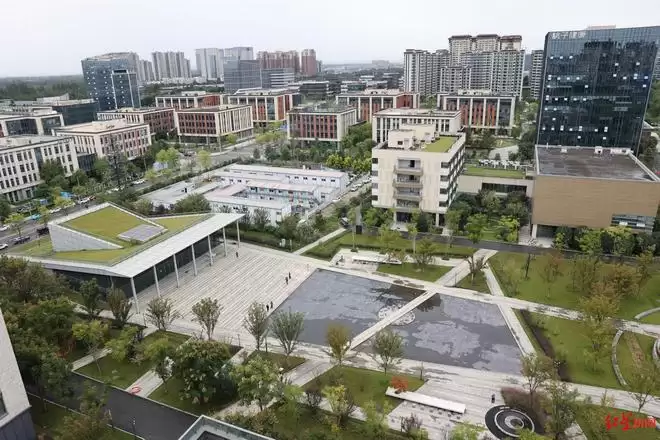

去年，成都华微芯谷园区开园运营，标志着其与区域集成电路产业生态进入了“同频共振”的加速阶段。这颗128G超高速ADC芯片的问世，不仅是企业自身深耕技术难点、直击行业痛点的一次重大突破，更标志着中国在超高速信号处理领域，实现了从无到有、100%自主研制的新跨越。

对于本地的电子信息产业而言，这颗芯片的意义更为深远。它将如同一枚强大的引擎，直接带动上下游通信系统、高端仪器等领域进行下一步的战略部署，催生更高性能、更具市场竞争力的产品开发。

从太空通信到国之重器，从商业航天到光电转换，这颗10位128GSPS的超高速ADC芯片，正于一季度科技浪潮的激荡中，为数字世界与现实世界的连接，搭建起一条前所未有的“高速公路”。当然，需要指出的是，该产品目前尚处于发布初期，商业化进程还在早期阶段，公司正着力推动芯片在下游用户的小批量供货与客户验证工作。

以这颗标杆性芯片为牵引，成都华微的未来路径已然清晰：立足成都，带动上下游产业集群协同发展，不断深化产学研合作。目标很明确，那就是用一颗扎实的“成都芯”，串起一条强大的“成都链”，从而助力整个成渝地区的电子信息产业集群，稳步迈向世界一流。
