AutoCAD2010怎么设置图形界限

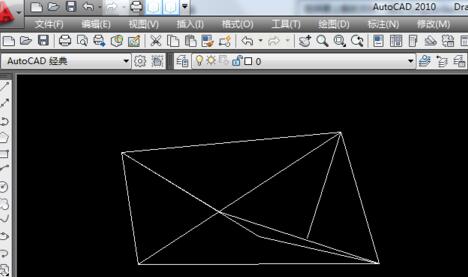

首先，双击桌面上AutoCAD 2010的快捷方式来启动软件。为了方便演示，下图里随手画了些图形。

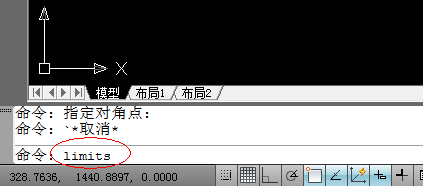

启动后，关键一步来了：在命令行输入limits。这个命令不区分大小写，它的作用就是重新划定模型空间的绘图边界。输入后，记得按回车键确认。

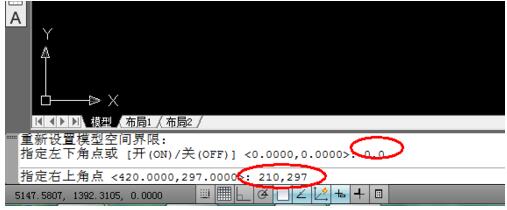

接下来就是设置具体的图形界限范围了。如果你想设置成A4图纸的大小，那么就在提示后输入0,0;210,297。当然，如果是更常用的A3图纸（尺寸为297mm×420mm），那对应的输入就应该是0,0;297,420。

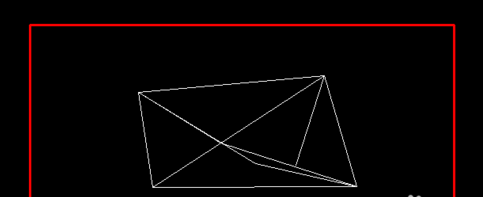

不过，实际工作中往往需要自定义范围。比如，输入limits命令后，直接输入你需要的左下角和右上角坐标即可。这里说一个常见的情况：如下图所示，如果你想将那个红色矩形区域设为图形界限，具体该怎么操作呢？

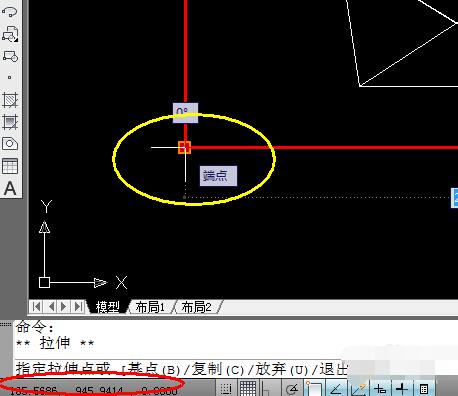

方法很简单，核心是抓取矩形两个对角点的坐标。先选中矩形，然后捕捉其左下角的端点，同时留意命令行窗口显示的该点坐标值。接着，用同样的方法捕捉右上角端点的坐标。拿到这两个坐标值后，重复前面的操作：输入limits，然后先后输入左下角坐标和右上角坐标，按下回车键。瞧，图形界限就按照你的指定区域精准设置好了。
