交换机连接路由器的wan口还是lan口设置步骤详解

在家庭或小型办公室网络中，当有线网口不够用时，我们通常会增加一台交换机来扩展接口数量。最常见的误区是将交换机的上行线插入路由器的WAN口，这会导致大部分设备无法上网或出现复杂的网络隔离问题。正确的做法是将交换机连接到路由器的LAN口，使所有设备处于同一局域网段内，由主路由器统一分配IP地址和管理网络。这种连接方式简单、稳定，且无需对交换机进行复杂配置，即插即用即可实现多设备共享宽带。

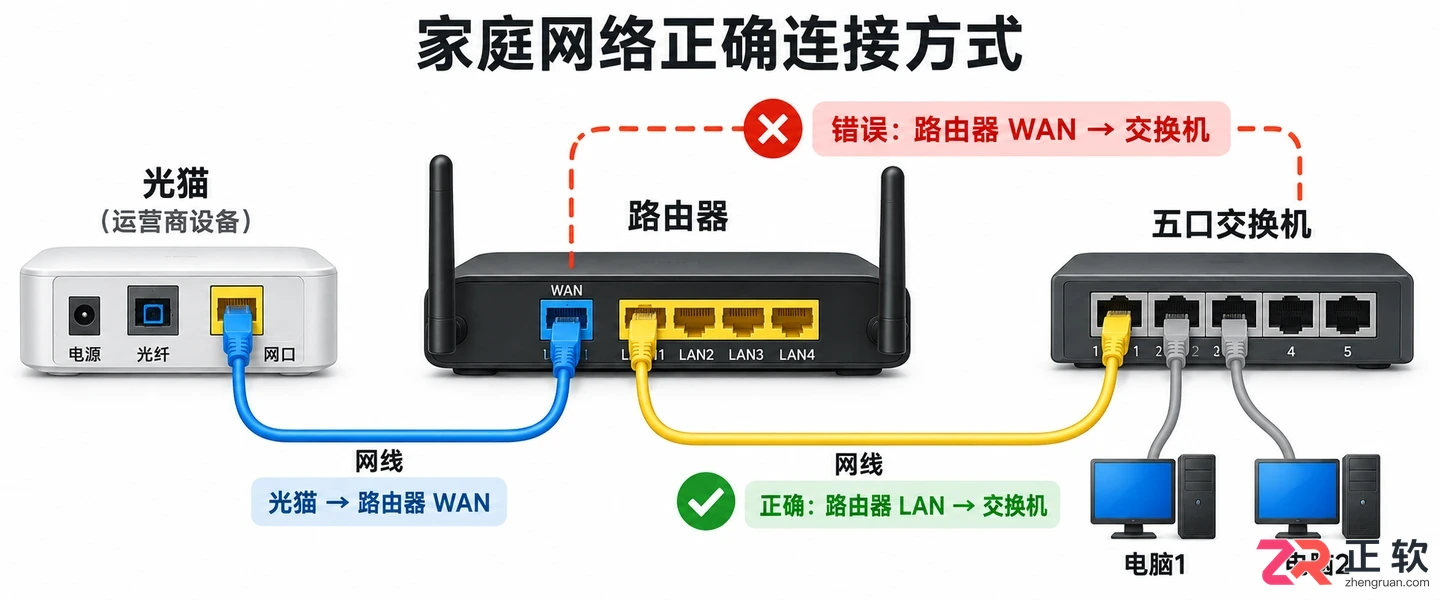

光猫连接路由器WAN口，路由器LAN口连接交换机，终端设备连接交换机

要理解这一连接逻辑，只需明确两个端口的职能差异。路由器的WAN口（广域网口）专门用于连接光猫或上级网络，负责获取公网IP或运营商分配的IP，执行NAT转换；而LAN口（局域网口）则用于连接内部设备，如电脑、打印机和交换机，负责分发内网IP。交换机作为二层设备，主要作用是扩展局域网端口，它不具备路由功能，因此必须接入路由器的LAN侧，成为内网的一部分。

在开始操作前，请准备以下设备：一台已配置好并能正常上网的主路由器、一台普通非管理型交换机（即傻瓜交换机）、若干根网线以及需要联网的终端设备。确保主路由器已经通过WAN口连接光猫，并且Wi-Fi或有线LAN口已有设备能正常访问互联网。

1. 物理连接：交换机接入路由器LAN口

首先关闭路由器和交换机的电源，以防止热插拔可能带来的瞬间电流冲击（虽然现代设备大多支持热插拔，但断电操作更稳妥）。找到主路由器背面的LAN口，通常有多个，标记为LAN1、LAN2等，颜色通常为黄色或与WAN口不同色。取一根网线，一端插入路由器的任意一个空闲LAN口。

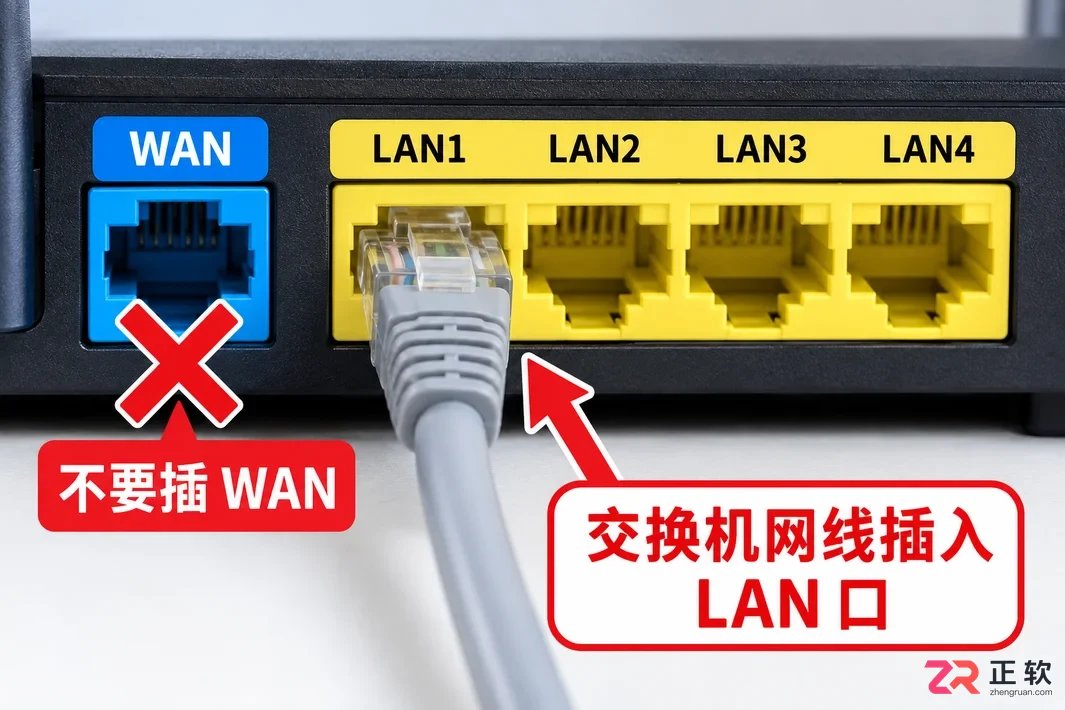

区分路由器的WAN口和LAN口，网线插入LAN口

将网线的另一端插入交换机的任意一个端口。普通非管理型交换机的端口通常没有区分上行口，所有端口地位平等，任选其一即可。如果使用的是带有Uplink标识的老式交换机，请优先使用Uplink口或按照说明书指示，但现代千兆交换机大多支持自动翻转，任意端口均可。

接通路由器和交换机的电源，等待指示灯稳定亮起。观察路由器LAN口对应的指示灯和交换机对应端口的指示灯，两者均应常亮或闪烁，表示物理链路已连通。此时，交换机已成功扩展了路由器的局域网范围。

2. 终端设备连接与IP获取验证

将需要联网的电脑、电视或游戏机等设备，通过网线连接到交换机的剩余空闲端口。由于交换机只是透传数据，这些设备在逻辑上等同于直接连接在路由器的LAN口上。

在连接的电脑上，打开网络设置，查看IPv4属性。确保设置为“自动获得IP地址”和“自动获得DNS服务器地址”。稍等片刻，电脑应从主路由器获取到一个内网IP地址，例如192.168.1.x或192.168.0.x，具体段号取决于主路由器的设置。

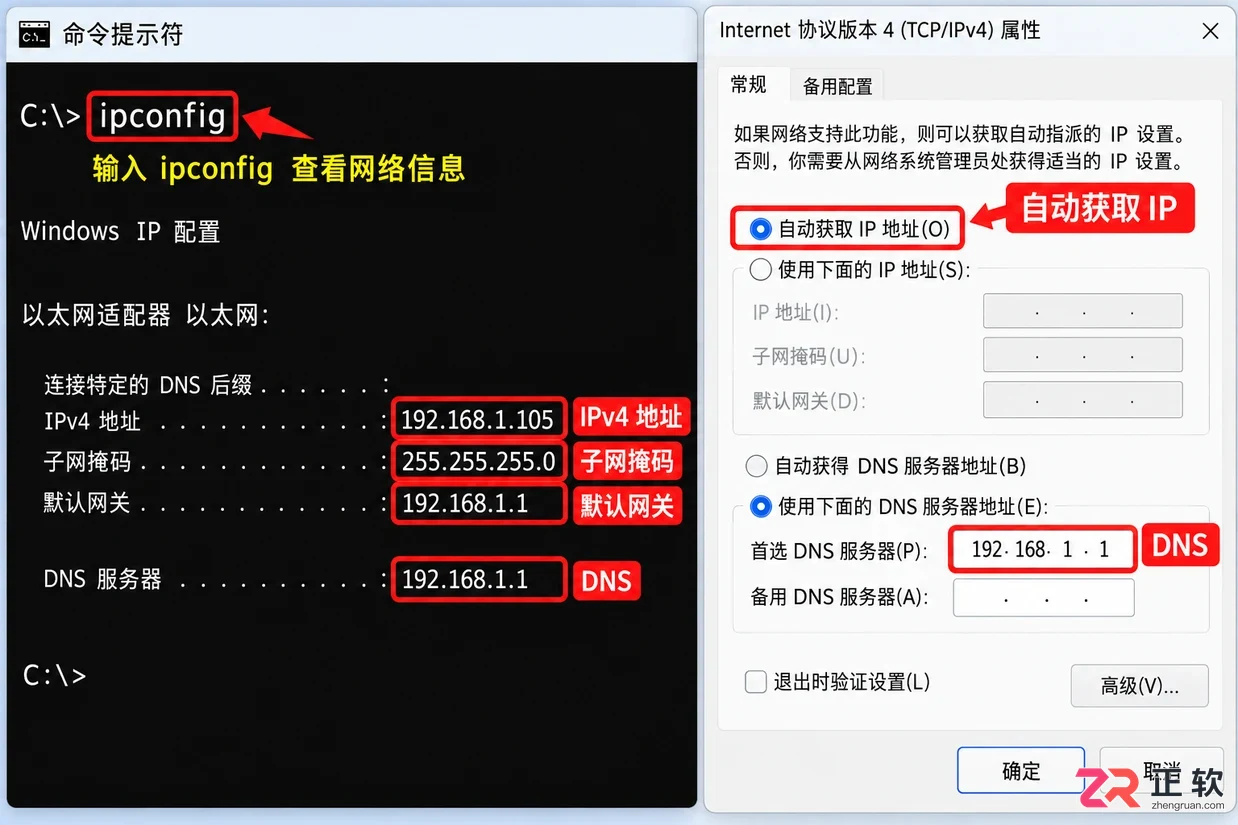

Windows系统下查看自动获取的IPv4地址和网关

打开命令提示符（CMD），输入ipconfig（Windows）或ifconfig（Mac/Linux），检查获取到的IP地址、子网掩码和默认网关。默认网关的地址应与主路由器的管理地址一致。如果获取到的是169.254.x.x这类地址，说明DHCP服务未响应，需检查网线连接或重启路由器。

3. 网络连通性测试

在确认获取到正确IP后，进行ping测试以验证网络通畅。在命令提示符中输入ping 网关地址（例如ping 192.168.1.1），若返回时间稳定的回复，说明内网通信正常。接着输入ping www.baidu.com，若能解析域名并收到回复，说明外网访问也正常。

命令提示符中Ping网关和百度域名成功的截图

此时，连接在交换机上的设备与连接在路由器LAN口或Wi-Fi上的设备处于同一局域网，可以互相访问共享文件夹或打印机，实现了真正的内网互通。

4. 常见错误：为何不能接WAN口

如果误将交换机连接到路由器的WAN口，会发生什么情况？此时，交换机及其下挂的设备构成了一个独立的子网，而主路由器的WAN口试图从这个子网获取IP。由于主路由器的WAN口通常配置为PPPoE拨号或动态IP，它可能无法从下级交换机获取有效IP，或者即使获取到，也会形成双重NAT（Double NAT）。

双重NAT会导致端口转发失败、在线游戏联机困难、部分视频通话软件无法建立连接等问题。此外，连接在交换机上的设备无法直接访问主路由器下的其他设备，造成网络隔离。因此，除非你有特殊的高级网络需求（如多级路由隔离），否则严禁将扩展用的交换机接入主路由器的WAN口。

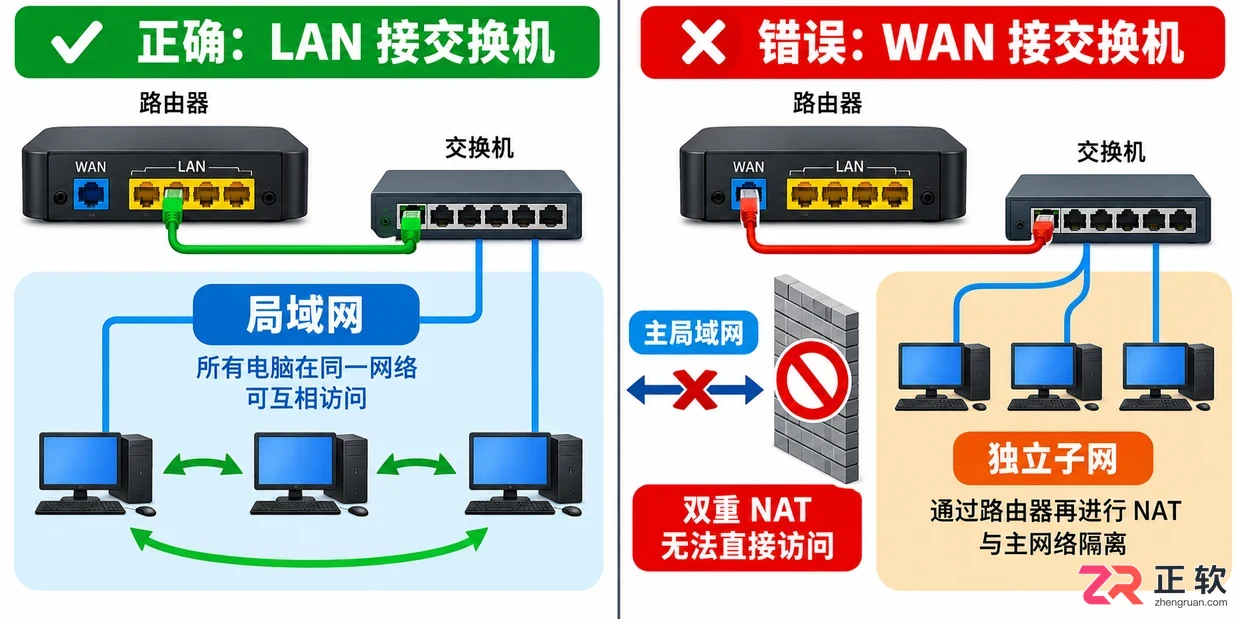

交换机误接WAN口形成的隔离子网示意图

完成上述步骤后，你的网络拓扑已正确建立。后续如需增加更多设备，只需继续插在交换机空余端口即可，无需额外设置。保留好当前的接线布局图，以便日后维护排查。
