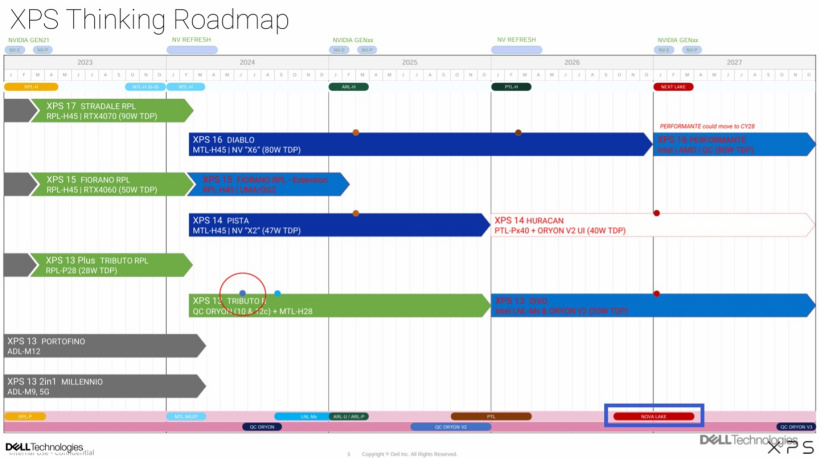

本站8月6日消息，据台媒《工商时报》报道，英特尔已针对未来NovaLake消费级处理器在台积电开案，同时内部也在观察Intel14A制程研发进度，评估采用自家工艺的可行性。英特尔尚未官宣NovaLake处理器。根据本站此前报道，曝光的戴尔2023年8月内部文档显示戴尔当时认为NovaLake将成为PantherLake后的下一代产品，有望于2026年四季度~2027年一季度发布。▲戴尔内部路线图，右下框出部分即NovaLake。图源VideoCardz而Intel14A是英特尔第一代导入HighNAEUV
本站 8 月 6 日消息，据台媒《工商时报》报道，英特尔已针对未来 Nova Lake 消费级处理器在台积电开案，同时内部也在观察 Intel 14A 制程研发进度，评估采用自家工艺的可行性。
英特尔尚未官宣 Nova Lake 处理器。根据本站此前报道，曝光的戴尔 2023 年 8 月内部文档显示戴尔当时认为 Nova Lake 将成为 Panther Lake 后的下一代产品，有望于 2026 年四季度~2027 年一季度发布。
而 Intel 14A是英特尔第一代导入 High NA EUV 光刻的制程节点，有望于2026 年量产。Intel 14A 的晶体管逻辑密度较 Intel 18A 提高 20%、能效较 Intel 18A 提升 15%。
不过英特尔在 14A 节点业界率先引入 High NA 光刻工艺，也意味着英特尔需在没有前例可循的情况下克服诸多新涌现的技术难点，面临严峻挑战。
台媒认为，英特尔此番在 Nova Lake 处理器的制程工艺上采用双边押宝的策略，一来可维持 CPU 产品的稳定度，二来又能给予自家晶圆代工业务练手机会。
