CAD如何删除重叠线条
CAD中删除重叠线条可提升图纸清晰度与后续操作效率。主要方法包括使用系统自带的“OVERKILL”命令自动清理重复对象，借助专业插件进行更灵活精细的处理，或通过手动放大检查并删除多余线段。根据图纸复杂程度选择合适方法，可有效合并冗余线条，确保图纸准确整洁。
在CAD绘图时，线条重叠是个挺让人头疼的问题。它不仅让图纸看起来不够清爽，还可能影响后续的编辑、标注甚至打印输出。今天，我们就来聊聊在AutoCAD里，如何干净利落地解决这个“顽疾”。
利用“删除重复对象”命令

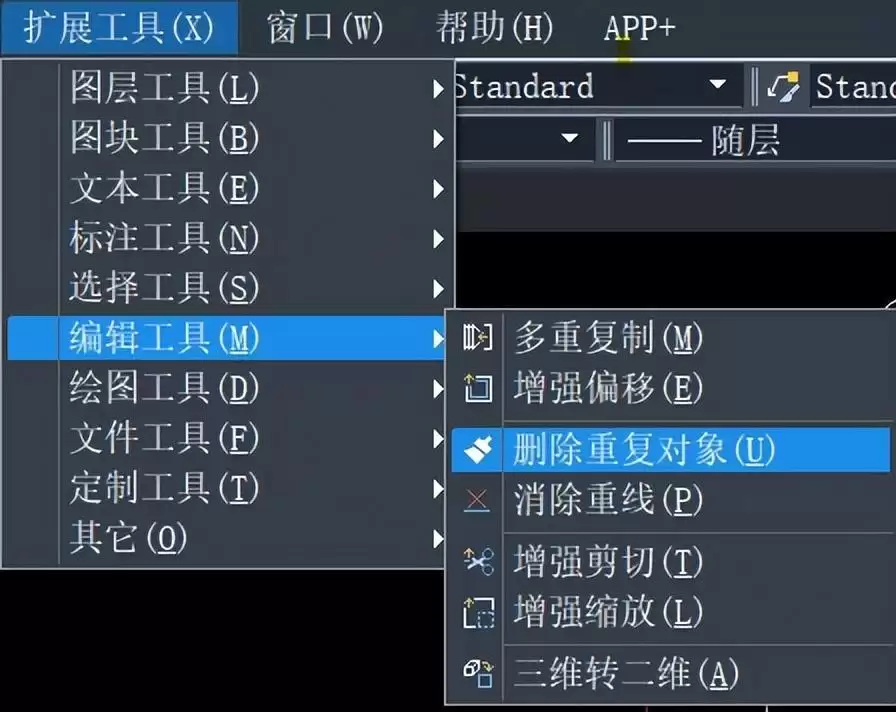

最直接高效的方法，莫过于使用系统自带的“Overkill”命令。操作起来非常简单：

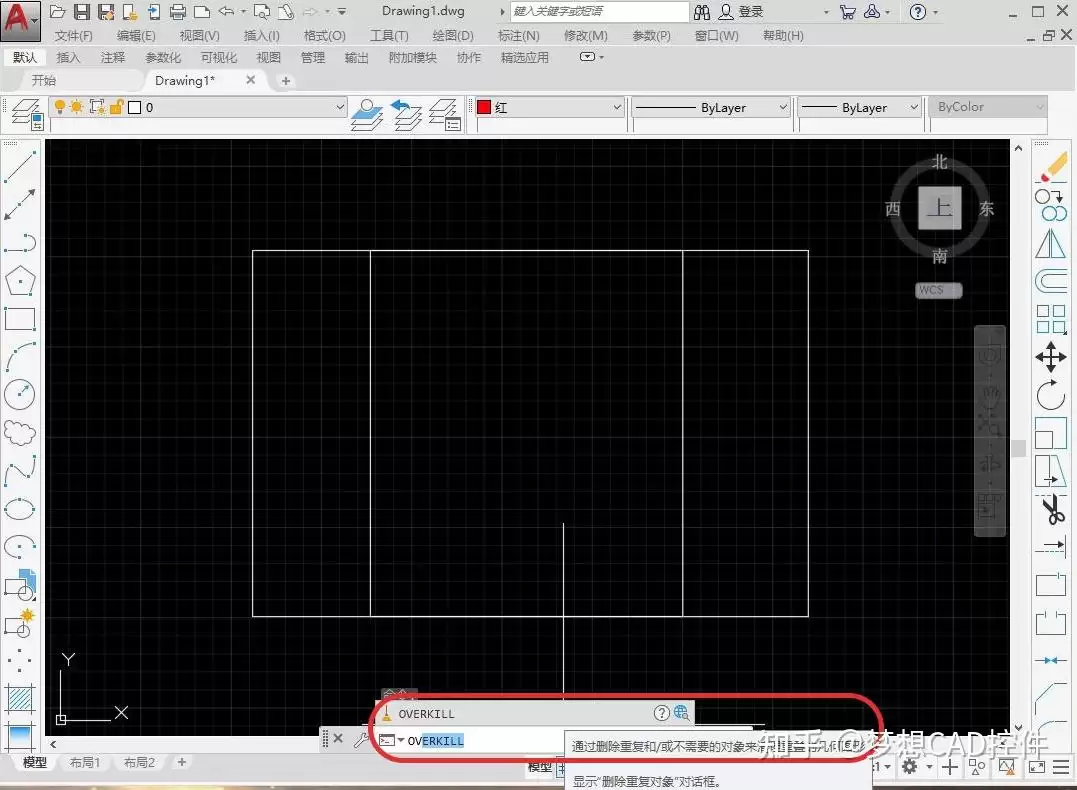

首先，打开你的CAD文件，确保处于绘图界面。接着，在命令行里输入“OVERKILL”并敲回车。这个命令就是专门用来清理重复对象的。
命令启动后，它会提示你选择对象。这时，你可以直接框选整个图形，或者只选择你怀疑有重叠问题的局部区域。
选择完成后，CAD会自动进行分析，智能地删除完全重合或部分重叠的线条，最终只保留唯一的一条。这个方法对于处理大量、规则的重叠线条尤其有效。
使用“删除重复线”插件
如果你的CAD安装了一些增强插件，里面很可能包含更专业的“删除重复线”工具。这类插件通常比系统命令更灵活，选项也更丰富。
使用时，一般可以在“工具”或“插件”菜单栏下找到对应的功能按钮。
点击后，按照提示框选图形范围，插件会快速扫描并处理重叠部分。对于复杂图纸或者有特殊清理需求的情况，这类插件往往能提供更高的精度和可控性。
手动检查与删除
当然，并非所有情况都需要动用“重型武器”。对于一些局部的、简单的重叠，手动处理反而更直观可控。
方法是：先将图形放大，仔细找到线条重叠的位置。然后使用删除命令（快捷键E），逐一选中那些多余的线段删除即可。
虽然这方法听起来有点“原始”，但在处理个别误操作产生的重叠线，或者需要精确控制删除对象时，它仍然非常可靠。
总的来说，处理CAD中的重叠线条，核心思路就是“合并冗余，保留唯一”。无论是信赖系统自带的“Overkill”命令，还是借助功能更细分的插件，亦或是亲手进行精细化修剪，都能有效地让图纸回归清晰、准确。
在实际工作中，可以根据图纸的复杂程度和个人习惯，灵活选择最适合的方法。把这些技巧用好了，绘图效率和质量自然就能提升一个台阶。
