本教程详细讲解在Blender中制作科幻动态HUD界面的完整流程,涵盖曲线构建、着色器发光与扫描动画、修改器驱动、几何节点刻度生成以及后期合成输出。

本文目录

    动态HUD(Heads-Up Display,平视显示器)广泛应用于科幻影视、工业三维演示和游戏交互界面。在Blender中制作高水准的HUD动画,核心逻辑并不依赖复杂的模型雕刻,而是依靠“几何元素拓扑规范”、“修改器阵列逻辑”、“无断点程序化材质”与“多通道驱动器”的有机结合。本文将从底层网格曲线设定、动态雷达环形动画、程序化着色器扫描线以及后期发光合成五个核心维度,详细拆解一套规范、可复用且便于调整的HUD制作全流程。

    blender制作动态HUD动画制作教程详解

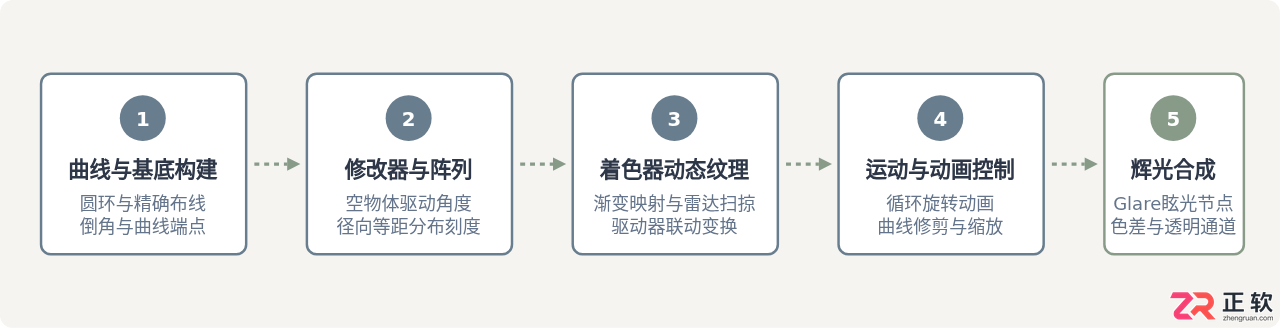

    图 1:Blender 动态HUD完整工程实现工序流

    一、前置环境与场景准备

    HUD属于纯发光自发光图形,不受传统环境光照或次表面散射影响。在开始制作前,必须统一场景的底层单位与渲染引擎配置:

    • 渲染引擎选择:推荐使用 Eevee Next(或 Eevee 标准管线),其实时辉光(Bloom/Glare)和透明度渲染计算效率远优于 Cycles,且完全支持程序化着色器的平滑刷新。
    • 摄像机机位校准:按 Numpad 0 切换到摄像机视图。将摄像机类型设为 正交(Orthographic),并将旋转角度归零(X: 0°, Y: 0°, Z: 0°),正交比例(Orthographic Scale)根据需要设为 6.0。这可以彻底消除三维透视畸变,确保HUD图案的同心圆与辅助线条在屏幕画面上严格规整。
    • 色彩管理设置:进入“渲染属性” > “色彩管理(Color Management)”,将视图变换从默认的“AgX”或“Filmic”切换为 标准(Standard)。Filmic 和 AgX 专为高动态范围写实光照设计,会自动对高亮度自发光进行灰阶压缩,导致科幻HUD中鲜艳的荧光青色、橙色发灰变钝。

    二、几何图元与径向刻度生成

    动态HUD的主体结构由同心外环、数据分度刻度和指示线构成。虽然手工复制小方块也能制作刻度,但后续修改半径或数量将极其繁琐。规范的做法是使用曲线倒角配合阵列修改器(Array Modifier)。

    1. 动态生长圆环的建立

    按下 Shift + A,添加“曲线” > “圆环(Circle)”。在右侧“物体数据属性”(绿色的曲线图标)面板中,找到“几何数据(Geometry)” > “倒角(Bevel)”:

    • 将 深度(Depth) 设为 0.02 m,分辨率(Resolution)设为 4,圆环立即生成管状结构。若需要平面薄片环,可将倒角模式设为物体或轮廓曲线,也可以直接添加“网格” > “圆环”,填充类型选“无”,转换为曲线后控制。
    • 展开“起始与结束映射(Start & End Mapping)”,调节 结束点(Factor End) 参数从 0.0 到 1.0。此时圆环在视口中表现为从一个切口顺时针动态闭合生长。在此参数上右键插入关键帧,即可在几十帧内制作出标准的环形加载入场动画。

    2. 径向刻度盘阵列

    刻度盘要求大量矩形标线围绕原点等间距呈放射状排列。使用物体偏移实现圆周阵列是Blender中最健壮的流程:

    1. 在原点处新建一个单片刻度网格(如 0.04m × 0.2m 的平面),按下 Tab 进入编辑模式,将网格沿 Y 轴向上移动 2.0m(保持物体原点依旧留在绝对中心 (0,0,0))。
    2. 按下 Shift + A 添加一个“空物体” > “纯轴(Plain Axes)”,命名为 Empty_Rotator,位置保持在 (0,0,0)。
    3. 选定刻度网格,为其添加 阵列修改器。取消勾选“相对偏移”,勾选 物体偏移(Object Offset),在下拉列表中拾取 Empty_Rotator。
    4. 若需要制作 36 个刻度(360度均分,每格10度):在阵列修改器中将“数量(Count)”设为 36。随后选中 Empty_Rotator,按 N 调出侧边栏,将其 Z 轴旋转属性修改为 10°。视口中的刻度线便会自动围绕原点均等闭合分布。
    blender制作动态HUD动画制作教程详解

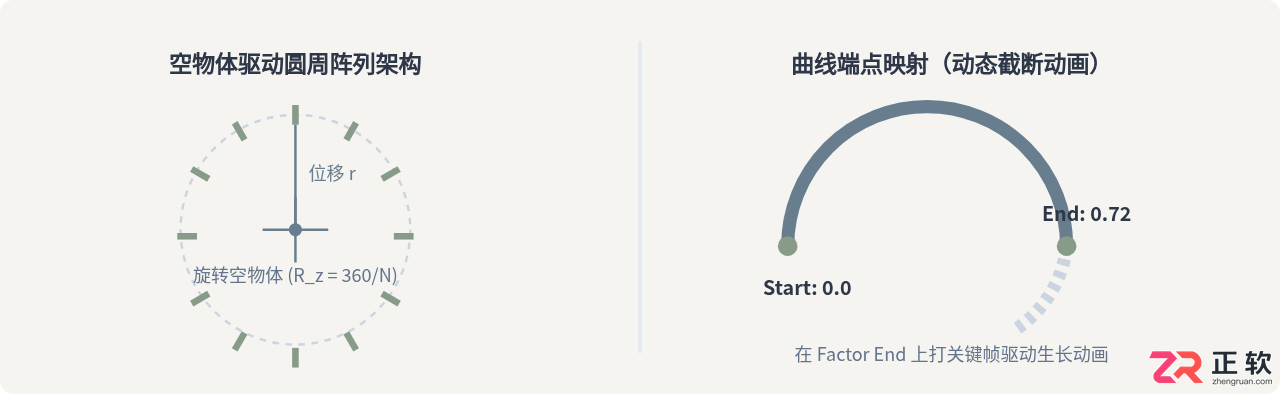

    图 2:基于空物体阵列与曲线倒角端点映射的结构实现原理

    三、核心差异对比:网格几何建模与纯程序化着色器

    在设计复杂的HUD元件(如扫描雷达、条形统计图、动态数字噪声)时,通常存在两种实现流派:一种是“物理网格生成法”,另一种是“程序化着色器计算法”。在不同项目需求下,两者的执行性能与表现自由度存在明显差异。

    对比维度 物理网格构建(几何体/修改器) 程序化着色器构建(着色器节点网)
    核心载体 顶点、边面、曲线实体对象 极简的单个四边形面片(Plane)
    动态控制方式 位移/旋转修改器、关键帧、几何节点 纹理坐标、渐变映射、数学取模运算与时间驱动
    精度表现 近距离特写容易暴露曲面分段棱角 数学矢量计算,无论多近观察边缘永不失真
    性能开销 复杂元素堆叠时视口顶点数急剧上升 极低多边形面数,仅消耗GPU像素片段着色性能
    修改迭代成本 变更分段或半径需同步重构绑定层次 调节节点数值滑块即可实时全局缩放并自适应

    技术选型建议:对于HUD的主轮廓、需要跟随三维镜头做出倾斜视差的实体边框,推荐采用网格曲线构建;而对于雷达扫掠光晕、细碎数字阵列与闪烁噪波,强烈建议放置在简单的单层面片上,完全交由着色器节点驱动。

    四、程序化着色器:动态雷达扫描与光斑

    接下来我们通过纯节点网络在一个平面网格上实现360度不间断旋转的雷达平滑渐变扫描扇形。按下 Shift + A 创建一个平面(Plane),赋予新材质并切换至“着色器编辑器(Shader Editor)”。

    blender制作动态HUD动画制作教程详解

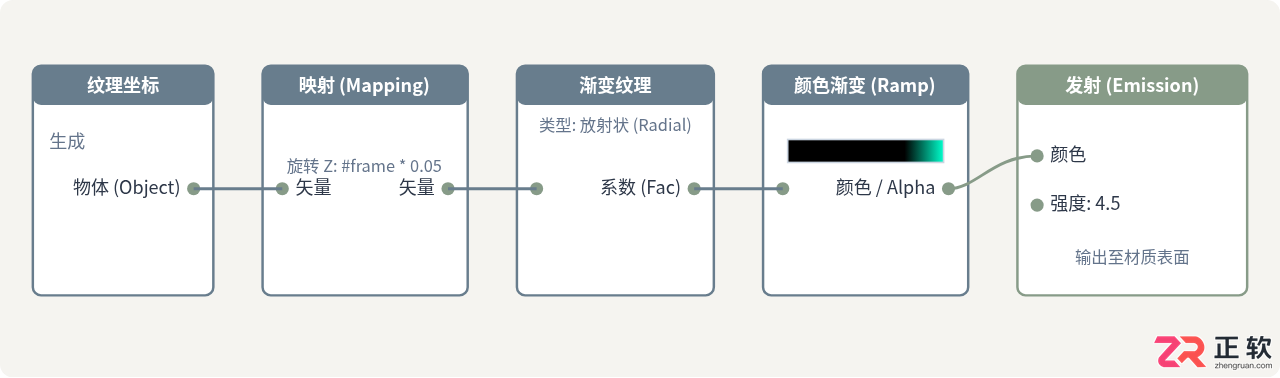

    图 3:纯程序化放射状动态雷达扫描着色器节点拓扑结构

    具体节点构建步骤如下:

    1. 删除默认的原理化BSDF(Principled BSDF),添加 发射节点(Emission) 和 透明BSDF(Transparent BSDF),并通过 混合着色器(Mix Shader) 混合后连接至“材质输出”。
    2. 添加 纹理坐标(Texture Coordinate) 和 映射(Mapping) 节点,将纹理坐标的“物体(Object)”输出连接至映射节点的“矢量(Vector)”。
    3. 新建 渐变纹理(Gradient Texture),将类型由默认的“线性(Linear)”切换为 放射状(Radial)。把映射节点的输出矢量接入渐变纹理。
    4. 接入 颜色渐变(ColorRamp) 节点。为了让扫描产生锋利的扫掠头和拖尾渐隐,调整色标:左侧 0.0 位置为纯黑,右侧 0.85 处增加一个纯黑标记点,最右侧 1.0 位置设置为亮荧光青色(HEX: #00F2FF)。
    5. 将颜色渐变的输出分别接入“发射”的颜色插槽,同时接入“混合着色器”的系数插槽,用于剔除黑色背景使其透明。
    6. 实现自动无缝循环旋转:在“映射节点”的“旋转 Z”数值框内,直接键入驱动器表达式 #frame * 0.05 并回车。此时只要按下空格键播放时间线,Z轴就会随当前帧数自动匀速旋转,形成平滑的雷达扫风动态。
    排错提醒(透明通道不生效):若在 Eevee 视口中黑色区域显示为脏黑色方块而非镂空透明,请进入该材质属性面板,向下滚动至“设置(Settings)”,在“表面”栏中将“混合模式(Blend Mode)”由“不透明(Opaque)”更改为 Alpha 混合(Alpha Blend) 或 Alpha 剪切(Alpha Hashed),并取消勾选“显示阴影”。

    五、多层动画编排与关键帧驱动

    一个具有科技感的完整HUD动画往往由多层不同速度、不同方向的转盘嵌套而成。如果所有环形以同向同速旋转,画面会变得单调且扁平。动态分层的核心原则是“对比与错位”:

    • 正反差速旋转:外层大刻度环赋予顺时针慢速旋转(如 120 帧转动 90 度),内层虚线圈赋予逆时针快速旋转(如 120 帧转动 180 度)。
    • 插值曲线平滑设置:选中关键帧后,在图形编辑器(Graph Editor)中按下 T 键。对于持续巡航运动,选择 线性(Linear) 插值以保持绝对匀速旋转,避免在循环交界处产生卡顿减速;对于入场展开动画,则使用 贝塞尔(Bezier) 插值,并按 V 设为自动平滑手柄,形成快速弹出、缓慢悬停的机械拟真质感。

    六、后期发光合成与透明通道渲染输出

    高品质科幻HUD的核心质感来源于辉光散射(Glow/Bloom)以及镜头色差(Chromatic Aberration)。即使在3D视口中调整妥当,最终输出给剪辑软件(如 Premiere、DaVinci Resolve)叠加时,也必须保证辉光能够完整保留在透明背景之上。

    blender制作动态HUD动画制作教程详解

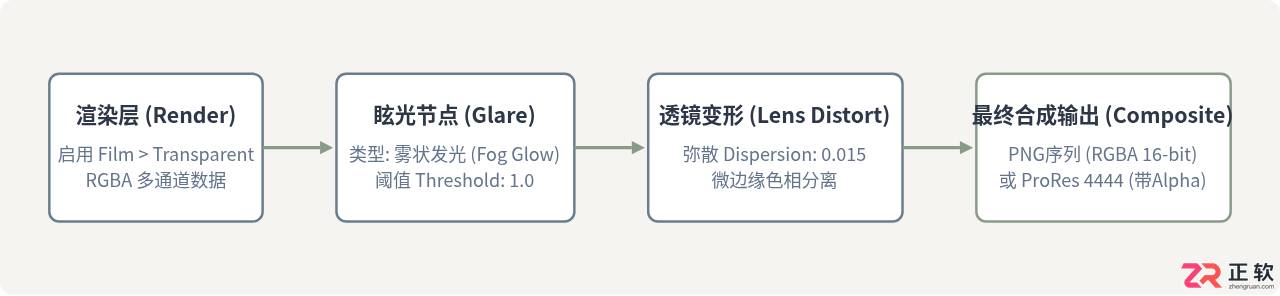

    图 4:合成器(Compositor)后期发光与透明通道处理管道

    具体合成与导出规范如下:

    1. 开启透明背景:在“渲染属性” > “胶片(Film)”子面板中,勾选 透明(Transparent)。此时渲染窗口背景将由灰色变为灰白棋盘格,代表Alpha通道已正确分离。
    2. 配置合成节点:切换到“合成(Compositor)”工作区,勾选“使用节点(Use Nodes)”。在“渲染层(Render Layers)”与“复合(Composite)”之间加入:
      • 眩光节点(Glare):将类型设为“雾状发光(Fog Glow)”,品质选择“高”,阈值设为 1.0。这将为所有发射强度大于1的HUD高亮线条覆上一层极其自然的空气感辉光。
      • 透镜畸变节点(Lens Distortion):将“色散(Dispersion)”参数微调至 0.01 到 0.02 之间。该操作会在HUD最边缘的高反差区域产生极其轻微的红绿分色,极大地增强全息投影玻璃的真实折射质感。
    3. 格式输出配置:进入“输出属性”面板。如果交付给后续合成,文件格式推荐选择 PNG,颜色格式选择 RGBA,颜色深度选择 16-bit(防止发光渐变产生明显的色阶断层阶梯);若需要单文件视频流,可选择“FFmpeg视频”,编码器选择 QuickTime,视频编码解码器选择 Apple ProRes,编码预设选择 ProRes 4444,颜色模式务必保持 RGBA。

    按照本教程梳理的体系,读者可以先通过曲线映射完成动态伸缩边框,再利用阵列空物体生成高精度刻度,最后配合着色器扫掠与合成器发光,即可在Blender中快速搭建出一套兼具高帧率渲染速度与极强修改弹性的专业级动态HUD视觉系统。
